詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | ISO |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 横軸 |
| サイズ (L*W*H): | 2290×1460×1650mm | 体重 (T): | 4 T |
| CNC制御システム: | FANUC | 軸数: | 2 |
| テーブル移動 (X) (mm): | 300 | テーブル移動 (Y) (mm): | ない |
| テーブル移動 (Z) (mm): | 400 | 定位精度 (mm): | ±001 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0012 | スピンドルモーターの電源 (kW): | 7.5/11 |
| 最高。テーブルの負荷（kg）: | 3kg | 送り速度（mm/min）: | 1〜8000mm/min |
| ツール交換の時間 (s): | 4 | ツールマガジン容量: | 3 |
| 主要 な 売り物: | オートマティック | 保証: | 1 年 |
| 電圧: | 220Vから380V | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 全機能のCNC回転機: | 高速CNC回転機 |
| 最高。ベッド上の振動直径: | 450mm | 車両の上でのスイング直径: | 200mm |
| 最高。回転直径: | 200mm | マックス・ストローク X/Z: | 300/400mm |
| マックス スピンドル速度: | 6000回転/分 | スピンドル鼻のモデル: | ISO A2-5 |
| スピンドルの直径: | 56mm | 電力容量: | 20KVA |
| 販売後サービス: | オンラインサポート | 適用される産業: | 建築材料の店,機械の修理店,製造工場,小売店 |
| 展示室の場所: | カナダ,米国,ドイツ,メキシコ,オーストラリア | 基本構成要素: | ローヤリング |
| 港: | 中国港 | ||
製品の説明

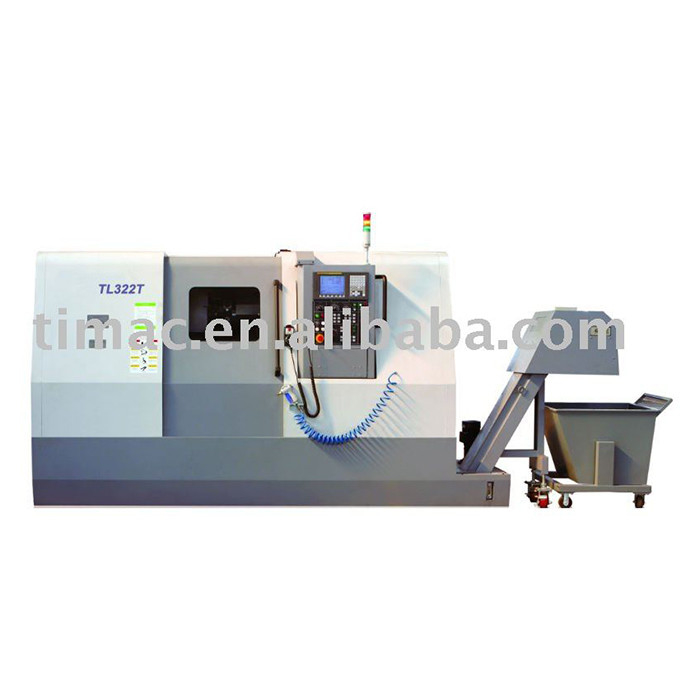

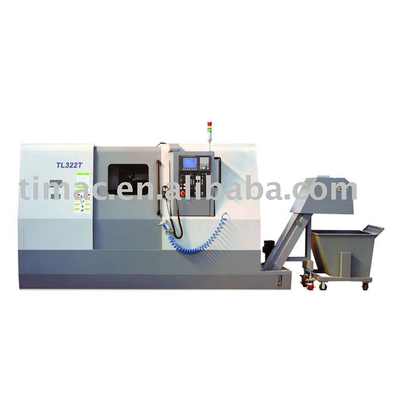

全機能のCNC回転機
製品説明
特徴:
- 縦方向にドライブ. 縦方向にドライブ.
- 高性能のサーボモーターを採用し,位置付け精度は高い.
- 安全ガードの設計は,内側のスライドドアと完成 - 閉ざされた囲いを採用します.滑らかで 立派な外見で 防護性能も良い
- 十分な信頼性のある潤滑は,自動集中潤滑システムによるものです.
- チェーンのタイプの自動チップ輸送システムで動作する水平斜面ベッドは,
- 基本的には,このチップを解決するために
パラメーター:

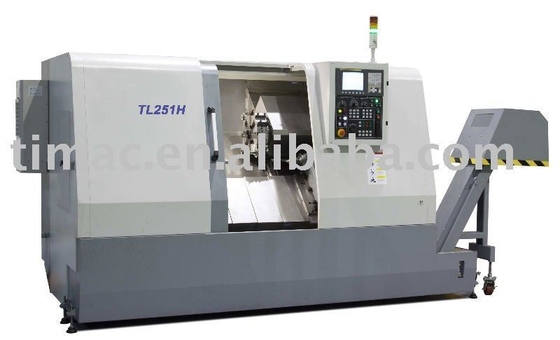

| モデル | ユニット | TL201HG | TL201HC | TL251H | TL322H | TL635H | ||
| 切断範囲 | ベッド上のスイング直径最大 | mm | 450 | 450 | Φ250/Φ470 (水力ストック) | Φ380/Φ600 (水力ストック) | Φ660 | |
| 車両の上でのスイング直径 | mm | 200 | 200 | Φ250/Φ320 (水力ストック) | Φ320/Φ420 (水力ストック) | Φ450 | ||
| 最大回転直径 | mm | 200 | 200 | Φ250 | Φ320 | Φ630 | ||
| 最大回転長さ | mm | 360 | 360 | 400 | 600 | 1500 | ||
| マックス・ストローク X/Z | mm | 300/400 | 125/400 | 240/450 ((Z1)/550 ((Z2) | 260/670 ((Z1)/500 ((Z2) | 350/1600 | ||
| スピード・トラベル X/Z | m/min | 24時間30分 | 24時間30分 | 24日30分 (Z1) 24日 (Z2) | 24日30分 (Z1) 24日 (Z2) | 8/12 年齢 | ||
| フード速度 X/Z | mm | 1〜8000 | 1〜8000 | 1〜8000 | 1〜8000 | 1〜8000 | ||
| スピンドル | マックス スピンドル速度 | rpm | 6000 | 6000 | 5000 | 4000 | 2000 | |
| スピンドル鼻のモデル | ISO | A2-5 | A2-5 | A2〜6 | A2〜6 | A2-11 | ||
| スピンドルの直径 | mm | 56 | 56 | Φ57 | Φ65 | Φ100 | ||
| スピンドル・ボールのコナー | モース 6# | モース 6# | 6# | 80 | 120 | |||
| スピンドルの中心から床までの距離 | mm | 980 | 980 | 1050 | 1020 | 1200 | ||
| 尾根 | 尾根の袖のダイア | mm | ほら | ほら | プログラム可能な尾車 (線形ローリングガイド+サーボモーター) | プログラム可能な尾車 (線形ローリングガイド+サーボモーター) | Φ160 | |
| 尾根の袖の動き | mm | ほら | ほら | 液体尾筋 (スリーブ100の直径,ストローク100) | 液体尾筋 (スリーブ100の直径,ストローク100) | 180 | ||
| 尾根の穴は 角型穴 | ほら | ほら | 5# | 5# | 5# | |||
| 水力塔 | 道具数 | 3 (道具の列) | 8 | 8 | 12 | 12 | ||
| ツールの棒のモデル | mm | 20×20 | 25×25 | 25×25 | 25×25 | 32×25 | ||
| マックス. 日. 退屈なナイフ | mm | 32 | 32 | Φ40 | 40 | Φ50 | ||
| 機械の精度 | 位置付け精度 | X について | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.016 |
| Z | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.032 | ||
| 繰り返しの精度 | X について | mm | 0.004 | 0.004 | 0.004 | 0.004 | 0.007 | |
| Z | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.013 | ||
| 電力容量 | KVA | 20 | 20 | 25 | 35 | 50 | ||
| 機械の寸法 (L×W×H) | mm | 2290 × 1460 × 1650 | 2290 × 1460 × 1650 | 2750 × 1600 × 1810 | 3300×1680×1820 | 6840 × 2360 × 2300 | ||
| 機械の重量 (純) | キロ | 4000 | 4000 | 4500 | 4800 | 13000 | ||
| CNCシステム | FANUC 0i マテ (シメンス 802D SL) | FANUC 0i マテ (シメンス 802D SL) | FANUC 0i TD (シメンス 802D SL) | FANUC 0i TD (シメンス 802D SL) | FANUC 0i TD (シメンス 802D SL) | |||
| メインモーターの動力 | クワット | 7.5/11 | 7.5/11 | 7.5/11 | 喜び を 味わう 方法 | 22/30 | ||
| サーボモーターのトルク | X について | Nm | 7 | 7 | 8 | 12 | 12 | |
| Z | Nm | 7 | 7 | 8 | 12 | 22 | ||
| 液圧チャック | インチ | 6インチの空洞 | 6インチの空洞 | 6インチの空洞 | 6インチの空洞 | 6インチの空洞 | ||
| ほか | 照明装置,自動チップ輸送装置,冷却液システム,自動潤滑システム | 照明装置,自動チップ輸送装置,冷却液システム,自動潤滑システム | 照明装置,自動チップ輸送装置,冷却液システム,自動潤滑システム | 照明装置,自動チップ輸送装置,冷却液システム,自動潤滑システム | 照明装置,自動チップ輸送装置,冷却液システム,自動潤滑システム | |||
| 電気ガスのタンク 空気調節 3色の灯台 | 電気ガスのタンク 空気調節 3色の灯台 | 電気ガスのタンク 空気調節 3色の灯台 | 電気ガスのタンク 空気調節 3色の灯台 | 電気ガスのタンク 空気調節 3色の灯台 | ||||
