詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 5000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 16000 | ベッドの幅 (mm): | 1100 mm |
| スピンドルモーターの電源 (kW): | 30 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 850のmm |
| 移動 (Z軸): | 5000のmm | 定位精度 (mm): | ±0015 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0008 | サイズ (L*W*H): | 8400×3200×2950mm |
| 電圧: | 200V~460V | CNC制御システム: | シーメンス |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 19400 |
| 保証: | 1 年 | 主要 な 売り物: | 高い安全レベル |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 2年 | CNCでもなくとも: | CNC |
| オートマティックグレード: | オートマティック | 色: | パーソナライズされたオプション |
| ベッドガイドウェイタイプ: | 二重長方形 | ベッドの幅: | 1100mm |
| マックス 作業部品の重量: | 16000kg | スピンドル速度: | 4シフト 3~320回転/分 |
| 紡錘穴: | 100mm | スピンドルテーパー: | メトリック 140 |
| 最高。振動直径: | 2000mm | 販売後サービス: | オンラインサポート ビデオ技術サポート |
| 保証後のサービス: | ビデオ技術サポート,オンラインサポート,スペアパーツ,現地整備・修理サービス | 地元サービス 場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,ブラジル,メキシコ,ロシア,スペイン,オーストラリア,南アフリカ,ウズベキスタン |
| 条件: | 新しい | Toolpostのブランド: | ヤンタイ |
| 適用される産業: | 機械修理工房,食品・飲料工場,印刷工房,建設工房,エネルギー・鉱業 | 展示室の場所: | カナダ,トルコ,イギリス,米国,イタリア,フランス,ドイツ,ブラジル,メキシコ,ロシア,スペイン,ウズベキスタン,オーストラリア |
| 販売形態: | 普通の製品 | スピンドル・ボー ((mm): | 100 |
| 最大回転長さ (mm): | 4800 | 年間: | 2021 |
| 基本構成要素: | Siemens CNCシステム | 最大 スピンドル速さ (rp.m): | 250回転/m |
| 港: | 中国港 | ||
製品の説明
製品説明
√ FANUC/GSK/SIEMENS CNCシステム √ 4つのマウスのチャック √ 4ステーションの電動工具台 √ 作業ランプ √ 冷却システム √ マニュアルパルス発電機 (MPG) √ 死んだ中心部 √ オイルガン √ パイロットランプ √自動潤滑ポンプ √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _ 安定した休息 _ 休憩をフォローする _ 半閉ざされたガード _ 6/8 ステーション ツール ポスト リアルセンター エアコン _ チップコンベア |
仕様 | ユニット | AK-1250 | AK-1600 | AK-1800 | AK-2000 | |||
マックス ベッドに振り向いて | mm | 1250 | 1600 | 1800 | 2000 | |||
マックス... 横滑り | mm | 900 | 1250 | 1450 | 1600 | |||
センター間の距離 | mm | 3000/4000/5000/6000/8000/10000/12000/- | ||||||
最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/- | ||||||
ベッド幅 | mm | 1100 | 1100 | 1100 | 1100 | |||
チャックサイズ (4-マウ) | mm | 1250 | 1400 | 1400 | 1600 | |||
負荷能力 | トン | 16 (選択: 20) | 16 (選択: 20) | 16 (選択: 20) | 16 (選択: 20) | |||
スピンドル鼻 | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
スピンドルの穴 | mm | 100 | 100 | 100 | 100 | |||
スピンドル・コーナー | - | メトリック 140 | メトリック 140 | メトリック 140 | メトリック 140 | |||
スピンドル速度 (水力 4ステップ,ステップレス) | rpm | 3-320 | 3-320 | 3-250 | 3-250 | |||
スピンドル速度 (手動) | rpm | 前向き: 3.15-315 (21) 逆向き: 3.5-291 (12) | ||||||
最大切断力 | N | 39200 | 39200 | 39200 | 39200 | |||
X/Z 軸の高速供給速度 | mm/min | 4000/6000 | 4000/6000 | 4000/6000 | 4000/6000 | |||
横断移動 (X) | mm | 850 | 850 | 850 | 850 | |||
ツールの柱の種類 | - | V4 | V4 | V4 | V4 | |||
ツールの棒の大きさ | mm | 380×380 | 380×380 | 380×380 | 380×380 | |||
最大供給力 (X) | N | 10875 | 10875 | 10875 | 10875 | |||
ツールセクションのサイズ | mm | 50×50 | 50×50 | 50×50 | 50×50 | |||
尾根の羽の直径 | mm | 260 | 260 | 260 | 260 | |||
テイルストック 羽の移動 | mm | 300 | 300 | 300 | 300 | |||
尾根の羽の角 | - | メトリック 80 | メトリック 80 | メトリック 80 | メトリック 80 | |||
作業精度 | - | IT7 | IT7 | IT7 | IT7 | |||
表面の荒さ | μm | ラ2.5-3.2 | ラ2.5-3.2 | ラ2.5-3.2 | ラ2.5-3.2 | |||
メインモーター電源 | kw | 30 | 30 | 30 | 30 | |||
機械の重量 | 体重 | 15000/17200/19400/21560/26000/30400/34800/- | ||||||
機械の長さ | mm | 6400/7400/8400/9400/11400/13400/15400/- | ||||||
機械の幅 | mm | 3200 | 3200 | 3200 | 3200 | |||
機械の高さ | mm | 2220 | 2750 | 2850 | 2950 | |||
機械の詳細

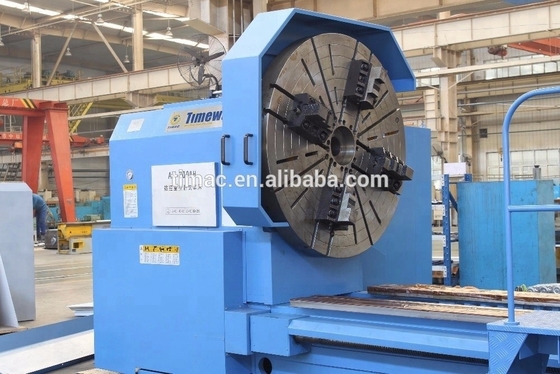

チャック:
- 標準的な4つの口腔独立チャックで 特殊な形状の部品を固定します

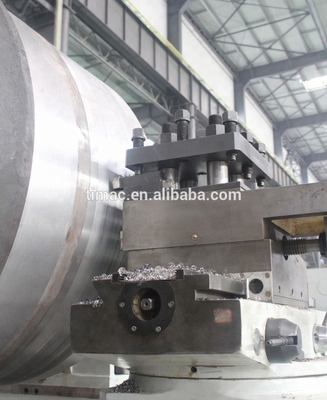

4ステーションの電動塔:
- 有名なブランドの電動砲塔を採用します 高精度な位置付けです
CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど
電動移動尾:
柔軟でシンプルな操作で,労働の強さを軽減し,操作の楽しさを高めます.

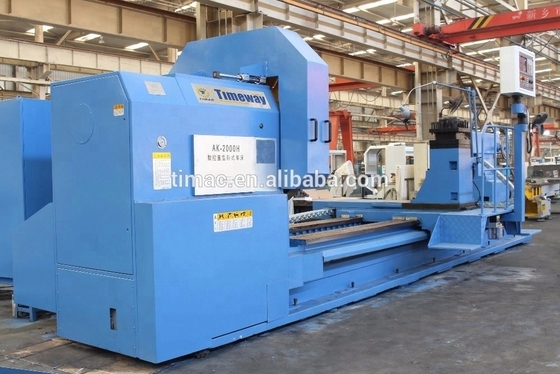

CE規格の電気キャビネット:
明確で整然とした電気配置
CE標準の電気部品を採用する.
自動潤滑ポンプ:
機械の使用寿命を延長するために,それぞれのガイドレールを自動的に間隔的に潤滑します.
4つの駅の垂直塔:
スタンダード

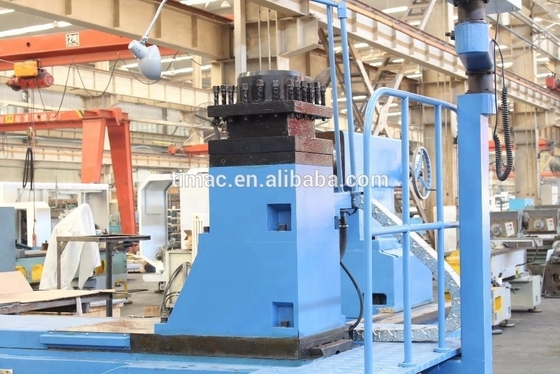

6つのステーションの垂直塔:
選択可能
6ステーションの水平塔:
選択可能
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品:
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザー干渉計
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
