詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| ベッドの幅 (mm): | 800 mm | スピンドルモーターの電源 (kW): | 15 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 420mm | 移動 (Z軸): | 3000のmm |
| 定位精度 (mm): | 0.02 | 繰り返し可能性 (X/Y/Z) (mm): | 0.01 |
| サイズ (L*W*H): | モデルとして | 電圧: | 要求に応じて |
| ツール・ポスト・ステーション: | 64 について | 体重 (kg): | 7200 |
| 保証: | 1 年 | 主要 な 売り物: | 長寿命 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | CNC |
| オートマティックグレード: | オートマティック | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| CNC回転機: | 平床型CNC回転機/フル機能CNC回転機 | パワー (kW): | 11/15 |
| マックス... 横滑り: | 520mm | 紡錘の鼻: | A2-11 |
| 中央の高さ: | 400mm | チャックサイズ: | 325mm |
| 作業精度: | IT6mm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 104 | 適用される産業: | ホテル,衣装店,建材店,機械修理店,製造工場,食品・飲料工場,農場,レストラン,家庭用,小売,食品店,印刷店建設工事,エネルギー・鉱業,食品・飲料店,広告 C |
| 展示室の場所: | カナダ,米国,イタリア,ドイツ,メキシコ,ロシア,スペイン,南アフリカ,オーストラリア | 販売形態: | 普通の製品 |
| 基本構成要素: | ローヤリング,モーター,ポンプ,ギア | 最大 スピンドル速さ (rp.m): | 1250回転/m |
| 最大回転長さ (mm): | 3000 | 港: | 中国港 |
製品の説明
特徴:
* 機械は世界的に有名なコントローラ RS232 インターフェースを採用します.
* 縦軸と横軸のフィードはボールリードスクリューによって行われます.
縦または水平の4/6ステーションツールストックまたはバンドツールを選択できます.
* ツールのポストは,高重複位置付け精度を持つ高精度回転歯車に配置されています.
*チャックと尾根の両方が水力型または手動型で供給されています.
* ガイドウェイの表面は超音波周波数硬化と高精度グラウンドで,使用寿命が長い.
* スピンドル系は高硬さと精度を持っています.
* 変速を実現するためにインバーターを使用します.
* 縦軸と横軸のフィードはボールリードスクリューによって行われます.
縦または水平の4/6ステーションツールストックまたはバンドツールを選択できます.
* ツールのポストは,高重複位置付け精度を持つ高精度回転歯車に配置されています.
*チャックと尾根の両方が水力型または手動型で供給されています.
* ガイドウェイの表面は超音波周波数硬化と高精度グラウンドで,使用寿命が長い.
* スピンドル系は高硬さと精度を持っています.
* 変速を実現するためにインバーターを使用します.
製品説明
GSK 980TDI 3つのマウントチャック 電子工具台4駅 電子ハンドホイール 潤滑システム 冷却システム 作業ランプ 保護用 軸扇風機 レベルリングブロックとボルト 道具と道具箱 操作説明書 | FANUC CNC システム シエメンス CNC システム 4口チャック 横軸の6駅の工具台 横軸の8駅の工具台 パイロットランプ エアコン 熱交換器 液圧チャック 特殊装置 ツールセット チェーン型チップ輸送機 |
仕様 | ユニット | CK630U | CK800U | CK6180E |
マックス ベッドに振り向いて | mm | 630 | 800 | 800 |
マックス... 横滑り | mm | 350 | 520 | 480 |
センター間の距離 | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
最大回転長さ | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
ベッド幅 | mm | 600 | 600 | 600 |
スピンドル鼻 | mm | A2-11 | A2-11 | C11 |
スピンドルの穴 | mm | 104 | 104 | 105 |
スピンドル・コーナー | - | メトリック | メトリック | メトリック |
スピンドル速度 (ステップ) | rpm | 11-1250 (3) オートマティック | 11-1250 (3) オートマティック | 45-950 (3) マニュアル |
中央の高さ | mm | 315 | 400 | 400 |
チャックサイズ | mm | 325 | 325 | 325 |
横断移動 (X) | mm | 420 | 420 | 470 |
縦走 (Z) | mm | 1500/3000 | 1500/3000 | 1620/2210/3120 |
X/Z 軸の高速供給速度 | mm/min | 4/8 | 4/8 | 6/8 |
X/Z 軸 マイナスト フィードユニット | mm | 0.001 | 0.001 | 0.001 |
X軸の電源モーターのトルク | NM | 10 | 10 | 15 |
Z軸の電源モーターのトルク | NM | 3 月 15 日 | 3 月 15 日 | 18/23/30 |
ツールの柱の種類 | - | V4/H6 | V4/H6 | V4 |
ツールセクションのサイズ | mm | 32×32 | 32×32 | 32×32 |
尾根の羽の直径 | mm | 100 | 100 | 100 |
テイルストック 羽の移動 | mm | 250 | 250 | 250 |
尾根の羽の角 | - | MT5 | MT5 | MT5 |
メインモーター電源 | kw | 11 | 15 | 11 |
冷却液ポンプの電力を | kw | 0.12 | 0.12 | 0.12 |
作業精度 | mm | IT6 | IT6 | IT6 |
X/Z軸の位置付け精度 | mm | 0.03/004 | 0.03/004 | 0.03/004 |
X/Z軸の位置変更精度 | mm | 0.012/0016 | 0.012/0016 | 0.012/0016 |
荒さ | ええと | ラ16 | ラ16 | ラ16 |
機械の寸法 (LxWxH) | mm | 4307/5785×2040×1855 | 4307/5785×2040×1855 | 4500/5100/6200×2040×1855 |
機械の重量 | 体重 | 5800/7200 | 5800/7200 | 5400/5750/7080 |
機械の詳細

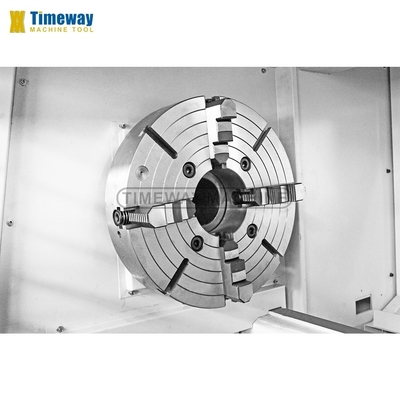

チャック:
- 標準的な4つの口腔独立チャックで 特殊な形状の部品を固定します
4ステーションの電動塔:
- 有名なブランドの電動砲塔を採用します 高精度な位置付けです

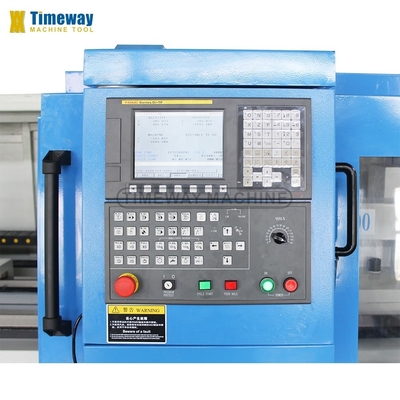

CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど

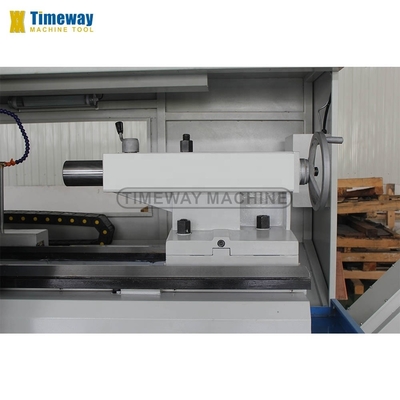

テイルストック
手動動尾根は標準で 電気動尾根はオプションです

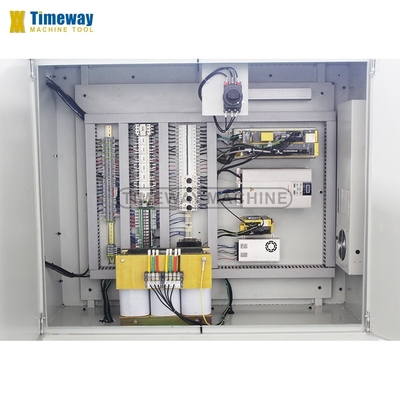

CE規格の電気キャビネット:
明確で整然とした電気配置
CE標準の電気部品を採用する.
自動潤滑ポンプ:
機械の使用寿命を延長するために,それぞれのガイドレールを自動的に間隔的に潤滑します.
4つの駅の垂直塔:
スタンダード
6つのステーションの垂直塔:
選択可能
6ステーションの水平塔:
選択可能
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品:
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザー干渉計
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
