詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 10000 | スピンドル速度の範囲 (rpm): | 0.8 - 160回転/分 |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1600 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 75 |
| 電圧: | 220V-440V | サイズ (L*W*H): | 13577×2515×2655ミリ |
| 体重 (kg): | 40000kg | 保証: | 1 年 |
| 主要 な 売り物: | 重量切断力 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | TPI: | 1-14 |
| オートマティックグレード: | 手帳 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 製品タイプ: | 水平型重作業回転機 | 負荷能力: | 40tons |
| 最高。十字のスライド上の振動: | 2200mm | 中心間の間隔: | 3000~2000mm |
| マックス.チャックのトルク: | 80000N.m | ベッドの幅: | 1600 mm (滑り道3) |
| 最高。十字のスライドの旅行: | 800MM | 条件: | 新しい |
| 適用される産業: | 製造工場,建設工事 | 展示室の場所: | カナダ,アメリカ合衆国,イタリア,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,チリ,UAE,南アフリカ,オーストラリア |
| 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 | 最大回転長さ (mm): | 9800mm |
| スピンドル・ボー ((mm): | 85 | 年間: | 2020 |
| 港: | 中国港 | ||

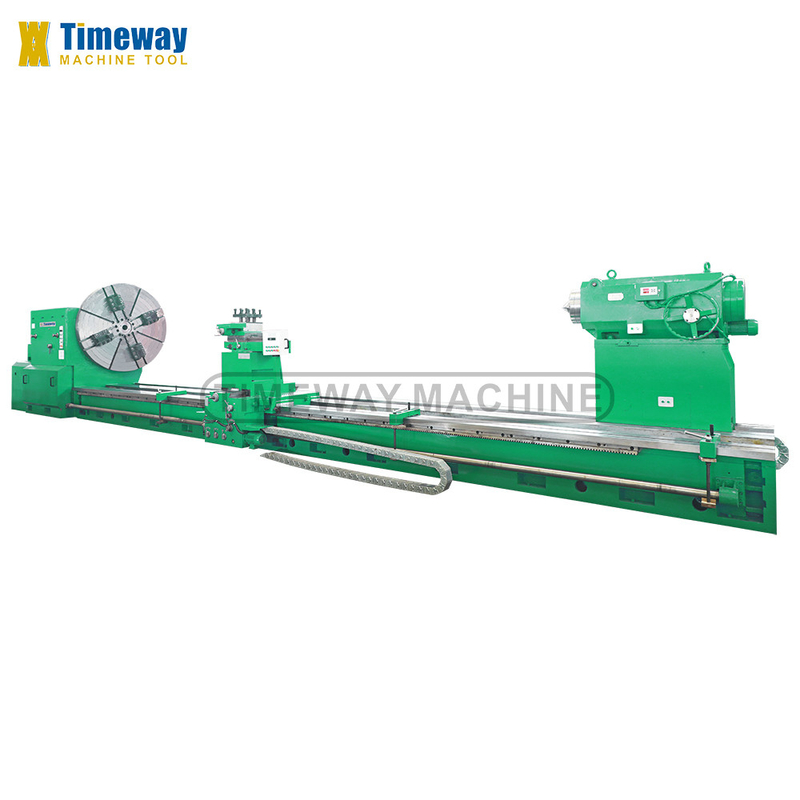

製品の説明
製品説明
特徴:
1高級鋳造で1回鋳造で鋳造されている. 鋳造機床は,高級鋳造で鋳造されている.
鉄 (HT 300). 2回老化処理後,安定性は良好です.ガイドレールの幅は1600mmで,硬さは
輸入されたガイド磨き機による精密磨きは,長寿,高性能の
精度と良き保持力
2機械の主駆動メカニズムは,75 KWのDCモーターによって駆動されます. 変速制御モードの総速度比は1:22.23 段階の速度変化,機械速度と電気速度の比は1です.200スピンドルは0.8~160r/minのステップレス速度調節範囲を得ます.
3. 給餌システムは,ライトバーを通してメインドライブに接続されているので,給餌はスピンドル速度と直接関係しており,給餌速度は選択に便利です.
4尾根の羽は回転可能な構造で,中心部の磨きと熱を軽減します.
5電動移動尾筋を備えた標準的な機械ツール,操作者の労働強度を削減し,作業効率を向上させる.
6この一連の機械は2種類のセンターフレームを供給します 閉ざされたセンターフレームとオープンなセンターフレームです
7機械の前と後ろに高精度ラックが2列設置され,前ラックが車輪のフードを動かす
後ろ列のラックが 自動運転の動きのために 尾根を動かします
8機械ツールのスピンドルベアリングは,国内で有名なブランド製品を採用します.
熱変形を均等にし,スピンドルの中心部の偏移を避けるため,対称構造を採用します.
熱変形を減らすため,ヘッドストックは油浴サイクルで潤滑されます.ヘッドストックのギアが消され,
正確な伝送と低騒音を確保するために接地されています.よく組み立てられたスピンドルは低温の特徴を持っています.
高い精度で,スピンドルが長期間にわたって比較的安定した精度を維持する
手術です
鉄 (HT 300). 2回老化処理後,安定性は良好です.ガイドレールの幅は1600mmで,硬さは
輸入されたガイド磨き機による精密磨きは,長寿,高性能の
精度と良き保持力
2機械の主駆動メカニズムは,75 KWのDCモーターによって駆動されます. 変速制御モードの総速度比は1:22.23 段階の速度変化,機械速度と電気速度の比は1です.200スピンドルは0.8~160r/minのステップレス速度調節範囲を得ます.
3. 給餌システムは,ライトバーを通してメインドライブに接続されているので,給餌はスピンドル速度と直接関係しており,給餌速度は選択に便利です.
4尾根の羽は回転可能な構造で,中心部の磨きと熱を軽減します.
5電動移動尾筋を備えた標準的な機械ツール,操作者の労働強度を削減し,作業効率を向上させる.
6この一連の機械は2種類のセンターフレームを供給します 閉ざされたセンターフレームとオープンなセンターフレームです
7機械の前と後ろに高精度ラックが2列設置され,前ラックが車輪のフードを動かす
後ろ列のラックが 自動運転の動きのために 尾根を動かします
8機械ツールのスピンドルベアリングは,国内で有名なブランド製品を採用します.
熱変形を均等にし,スピンドルの中心部の偏移を避けるため,対称構造を採用します.
熱変形を減らすため,ヘッドストックは油浴サイクルで潤滑されます.ヘッドストックのギアが消され,
正確な伝送と低騒音を確保するために接地されています.よく組み立てられたスピンドルは低温の特徴を持っています.
高い精度で,スピンドルが長期間にわたって比較的安定した精度を維持する
手術です
仕様 | ユニット | AL-1600H | AL-2000H | AL-2500H | ||
マックス ベッドに振り向いて | mm | 1600 | 2000 | 2500 | ||
マックス 横滑り | mm | 1250 | 1600 | 2200 | ||
センター間の距離 | mm | 3000~20000 | 3000~20000 | 3000~20000 | ||
マックス.チャックのトルク | N.m | 80000 | 80000 | 80000 | ||
ベッド幅 | mm | 1600 (3 スライドウェイ) | 1600 (3 スライドウェイ) | 1600 (3 スライドウェイ) | ||
負荷能力 | トン | 32 | 32 | 32 | ||
スピンドル・コーナー | - | 75° | 75° | 75° | ||
チャック直径 | mm | 1600 | 1600年から1800年 | 1600/1800/2000 年 | ||
スピンドル速度範囲 | rpm | 0.8-160 (ステップレス) | 0.8-160 (ステップレス) | 0.8-160 (ステップレス) | ||
縦方向の餌範囲 | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
交差餌の範囲 | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) | ||
メトリックスレッド | mm | 2〜40 | 2〜40 | 2〜40 | ||
インチ糸 | TPI | 1〜14 | 1〜14 | 1〜14 | ||
モジュールの糸 | MP | 1.5-20 | 1.5-20 | 1.5-20 | ||
横スライドの最大移動 | mm | 725 | 725 | 800 | ||
上部スライドの最大移動 | mm | 600 | 600 | 600 | ||
ツールの支柱の部分 | mm | 70×70 | 70×70 | 70×70 | ||
尾根の羽の直径 | mm | 300 | 300 | 300 | ||
テイルストック 羽の移動 | mm | 300 | 300 | 300 | ||
尾根の羽の角 | - | 1001つ目は7 | 1001つ目は7 | 1001つ目は7 | ||
テイルストック速食速度 | mm/min | 3000 | 3000 | 3000 | ||
尾羽の速食速度 | mm/min | 664 | 664 | 664 | ||
メインモーター電源 | kw | 75 | 75 | 75 | ||
機械の長さ | mm | 13577〜21577 | 13577〜21577 | 13577〜21577 | ||
機械の幅 | mm | 2479 | 2479 | 2515 | ||
機械の高さ | mm | 2280 | 2580 | 2655 | ||
• 4つの口腔の独立チャック ● 常 に 休む • 尾根 の 中部 が 死ん だ • 冷却システム • 作業ランプ • 電動 の 移動 の 尾根 • 道具と道具箱 • 滑り台 と 螺栓 • 操作説明書 (英語) | • 表紙 • 2 軸または 3 軸のデジタル表示 • チャックガード • 道具 の 柱 の 保護 • 後ろのスプラッシュガード • ローラー サポート |

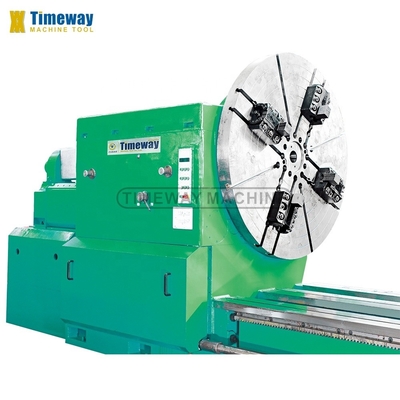

スピンドルボックス:
巨大なターン,穴直径85mm,箱分割構造,高い接触硬さを通過するスピンドル;
大きなターンの半径走行と軸走行,高
高周波の消し,高精度な磨き,高精度,スムーズな動作,低騒音
大きなターンの半径走行と軸走行,高
高周波の消し,高精度な磨き,高精度,スムーズな動作,低騒音
DC 75kw メインモーター:
重作業ターンズは,スピンドル速度を得ることができます
0.8-160rpm ステップレスで,メイントランスミッション構造は,DC 75KWのメインモーター,大きなトルクと強い回転によって駆動されています
圧力と磁気を調整することで スピンドル速度を調整します
0.8-160rpm ステップレスで,メイントランスミッション構造は,DC 75KWのメインモーター,大きなトルクと強い回転によって駆動されています
圧力と磁気を調整することで スピンドル速度を調整します

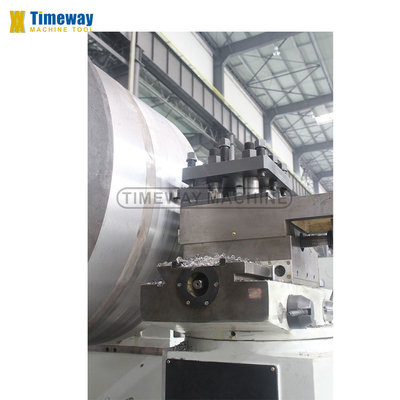

輸送:
ターンフードシステムは,光棒を通ってメインドライブに接続されているので,フードがスピンドル速度と直接関係しており,フード速度は選択に適しています.
巨大な重用ターン,前方のラックが電源を駆動する
背面のラックが敵の運動を動かす
巨大な重用ターン,前方のラックが電源を駆動する
背面のラックが敵の運動を動かす
3つのスライドレール:
床の幅は1600mmまで,高硬さと強い抗振動で,荷重容量は40トンです.
ターンメーカーのレイルは中周波硬化 (HRC68) を採用し,輸入されたレール磨き機で磨かれる.したがって重荷は長寿命,高硬さ,良好な安定性を持っています.
ターンメーカーのレイルは中周波硬化 (HRC68) を採用し,輸入されたレール磨き機で磨かれる.したがって重荷は長寿命,高硬さ,良好な安定性を持っています.

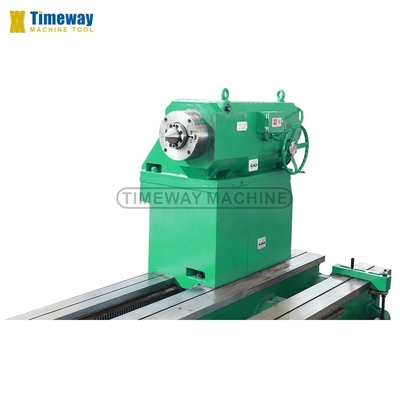

トールストック:
高硬さと大きな負荷能力
尾根直径: 400mm
中央角の角: 75°
尾根の有効移動: 300mm
尾根の横移動筋: 15mm
尾根直径: 400mm
中央角の角: 75°
尾根の有効移動: 300mm
尾根の横移動筋: 15mm
安定した休憩とロールサポート:
巨大なターンは標準で安定した休憩装置を装備しており,ローラーサポートは顧客の選択によりオプションです.
電気キャビネット:
電気部品に CEマークを付けます
