詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 8000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 2000 | ベッドの幅 (mm): | 550 mm |
| スピンドルモーターの電源 (kW): | 11 | スピンドル数: | 1 |
| 軸数: | 2 | 移動 (X軸): | 390のmm |
| 移動 (Z軸): | 7850mm | 定位精度 (mm): | ±001 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.006 | サイズ (L*W*H): | 10580×1800×1880 |
| 電圧: | 200V~460V | CNC制御システム: | FANUC |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 10200 |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCコントローラ: | FANUC 0i-TFシステム |
| 紡錘の鼻: | C11 | スピンドルテーパー: | メトリック 120 |
| スピンドル速度: | 7.5-1000 ターン/分 | スピンドルステップ: | 機械のモデルとして |
| 料分単位: | 0.001mm | 作業精度: | IT6 |
| 作業の荒さ: | Ra1.6um | タレットのタイプ: | 6/8/10 ステーション |
| 販売後サービス: | オンラインサポート | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | Toolpostのブランド: | ヤクシン |
| 適用される産業: | 機械修理工房,製造工場,食品・飲料工場,印刷店,エネルギー・鉱業 | 展示室の場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,フィリピン,ブラジル,メキシコ,ロシア,スペイン,チリ,アルジェリア,南アフリカ,オーストラリア |
| 販売形態: | 普通の製品 | 基本構成要素: | ローヤリング,モーター,ポンプ,ギア,PLC,圧力容器,エンジン,ギアボックス,CNCシステム |
| 最大回転長さ (mm): | 7850 | 年間: | 2021 |
| 最大 スピンドル速さ (rp.m): | 1000回転/m | 港: | 中国の港 |
製品の説明
製品説明
√ FANUC/GSK/SIEMENS CNCシステム √ 3つの口腔チャック √ 4ステーションの電動工具台 √ 作業ランプ √ 冷却システム √ 半閉ざされたガード √ マニュアルパルス発電機 (MPG) √ 死んだ中心部 √ オイルガン √ パイロットランプ √自動潤滑ポンプ √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _ 4つのマウントチャック _ 安定した休息 _ 休憩をフォローする 液圧チャック _ ペンマティックチャック _ 液体尾根 _ 6 ステーション ツールのポスト リアルセンター エアコン _ チップコンベア _ 全警備 |
仕様 | ユニット | AK-630B | AK-800B | AK-940B | ||
マックス ベッドに振り向いて | mm | 630 | 800 | 940 | ||
マックス... 横滑り | mm | 340 | 510 | 650 | ||
センター間の距離 | mm | 750/1000/1500/2000/3000/4000/5000/6000/8000/- | ||||
最大回転長さ | mm | 600/850/1350/1850/2850/3850/4850/5850/7850/- | ||||
ベッド幅 | mm | 550 | 550 | 550 | ||
負荷能力 | 体重 | 2000 | 2000 | 2000 | ||
スピンドル鼻 | mm | C11 | C11 | C11 | ||
スピンドルの穴 | mm | 100 | 100 | 100 | ||
スピンドル・コーナー | - | メトリック 120 | メトリック 120 | メトリック 120 | ||
スピンドル速度 (手動ステップ) | rpm | 7.5-1000 (18) | 6から800 (12) | 6から800 (12) | ||
スピンドル速さ (手動 4ステップ ステップレス) | rpm | 7.5-1000 | 6~800 | 6~800 | ||
スピンドル速度 (水力 4ステップ,ステップレス) | rpm | 7.5-1000 | 6~800 | 6~800 | ||
中央の高さ | mm | 315 | 400 | 470 | ||
チャックサイズ | mm | 325 | 325 | 325 | ||
X/Z 軸 マイナスト フィードユニット | mm | 00.001/0001 | 00.001/0001 | 00.001/0001 | ||
X/Z 軸の高速供給速度 | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
横断移動 (X) | mm | 390 | 475 | 475 | ||
ツールの柱の種類 | - | V4 (V6/H6/H10はオプション) | V4 (V6/H6/H10はオプション) | V4 (V6/H6/H10はオプション) | ||
ツール交換時間 | s | 2.4 | 2.4 | 2.4 | ||
塔の位置位置確認の精度 | mm | 0.008 | 0.008 | 0.008 | ||
ツールセクションのサイズ | mm | 32×32 | 32×32 | 32×32 | ||
尾根の羽の直径 | mm | 100 | 100 | 100 | ||
テイルストック 羽の移動 | mm | 250 | 250 | 250 | ||
尾根の羽の角 | - | MT5 | MT5 | MT5 | ||
作業精度 | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
表面の荒さ | μm | ラ16 | ラ16 | ラ16 | ||
メインモーター電源 | kw | 11 | 11 | 11 | ||
機械の重量 | 体重 | 3500/3700/4000/4500/5000/6100/7100/8000/10200/- | ||||
機械の長さ | mm | 3200/3445/3895/4390/5390/6580/7580/8580/10580/- | ||||
機械の幅 | mm | 1800 | 1800 | 1800 | ||
機械の高さ | mm | 1880 | 1930 | 1930 | ||
CNCシステム | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
機械の詳細
チャック:
- 3つの口腔チャックは,迅速に自己中心的なクランプ部品に標準的に来ています
- 特殊形状のパーツを固定するためのオプションの4つの口腔独立チャック.

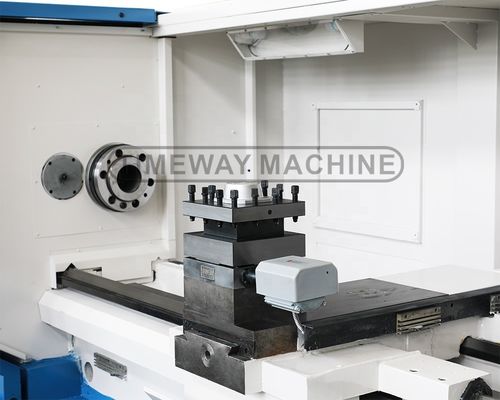

4ステーションの電動塔:
- 有名なブランドの電動砲塔を採用します 高精度な位置付けです

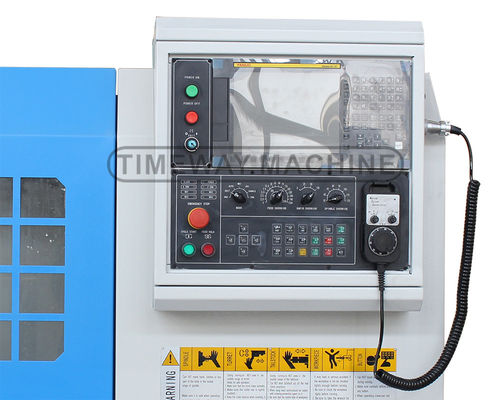

CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど

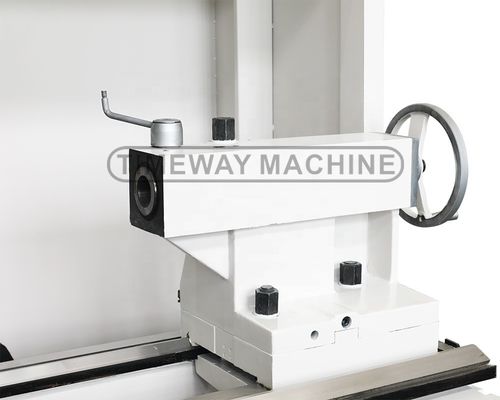

手動で移動する尾:
柔軟でシンプルな操作で,労働の強さを軽減し,操作の楽しさを高めます.

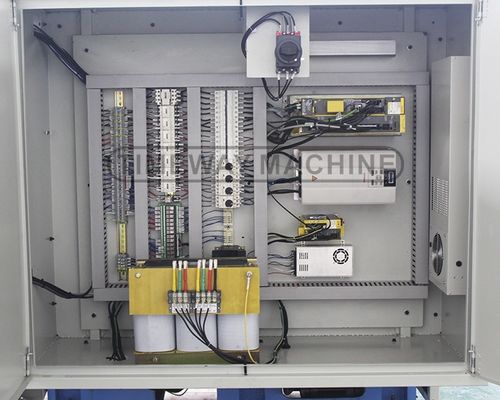

CE規格の電気キャビネット:
明確で整然とした電気配置
CE標準の電気部品を採用する.
自動潤滑ポンプ:
機械の使用寿命を延長するために,それぞれのガイドレールを自動的に間隔的に潤滑します.

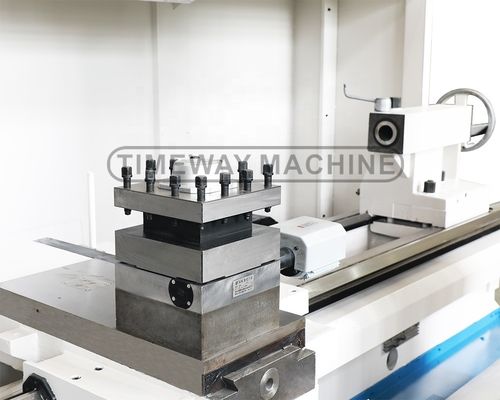

4つの駅の垂直塔:
スタンダード
6つのステーションの垂直塔:
選択可能
6ステーションの水平塔:
選択可能
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品:
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザー干渉計
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
