詳細情報 |
|||
| タイプ: | 垂直 | 最大 作業部品の長さ (mm): | 1000 |
|---|---|---|---|
| 機械加工能力: | 重荷 | 最高。工作物（kg）の重量: | 5000 |
| ベッドの幅 (mm): | 1010のmm | スピンドルモーターの電源 (kW): | 30 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 820mm | 移動 (Z軸): | 650のmm |
| 定位精度 (mm): | ±002 | 繰り返し可能性 (X/Y/Z) (mm): | ±001 |
| サイズ (L*W*H): | 4780×2570×4400 mm | 電圧: | 380V/400V/440V |
| CNC制御システム: | シーメンス | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 11000 | 保証: | 1 年 |
| 主要 な 売り物: | 柔軟な製造 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| CNCでもなくとも: | CNC | 最高。直径の切断: | 1250mm |
| 作業部品の最高高さ: | 1000mm | マックス 作業部品の重量: | 5000kg |
| 仕事台の直径: | 1010mm | スピンドル速度: | 1.25~200回転 |
| 電力容量: | 30KVA | CNCシステム: | Siemens 808d |
| 最高。振動直径（mm）: | 1250 | 保証期間: | 1年 |
| 条件: | 新しい | 適用される産業: | 建築材料の店、機械類の修理工場 |
| 展示室の場所: | アメリカ合衆国,イタリア,ドイツ,メキシコ,ロシア,ルーマニア,南アフリカ,オーストラリア | 販売形態: | 普通の製品 |
| 基本構成要素: | 軸受け、モーター、ポンプ、ギヤ、PLCの圧力容器、変速機 | 最大回転長さ (mm): | 1000 |
| 最大 スピンドル速さ (rp.m): | 200回転/m | スピンドル・ボー ((mm): | 251 |
| 港: | 中国港 | ||
製品の説明

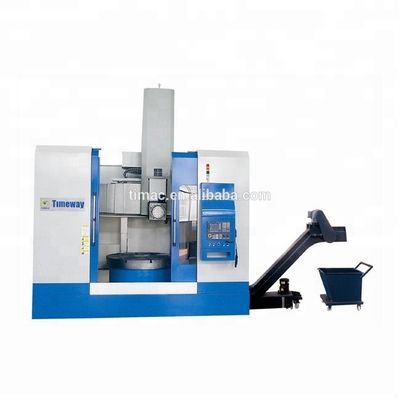

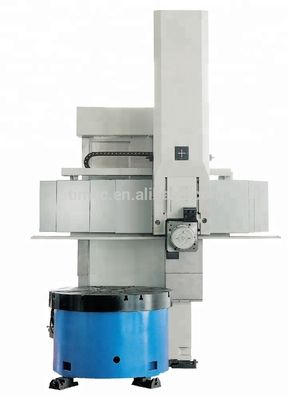

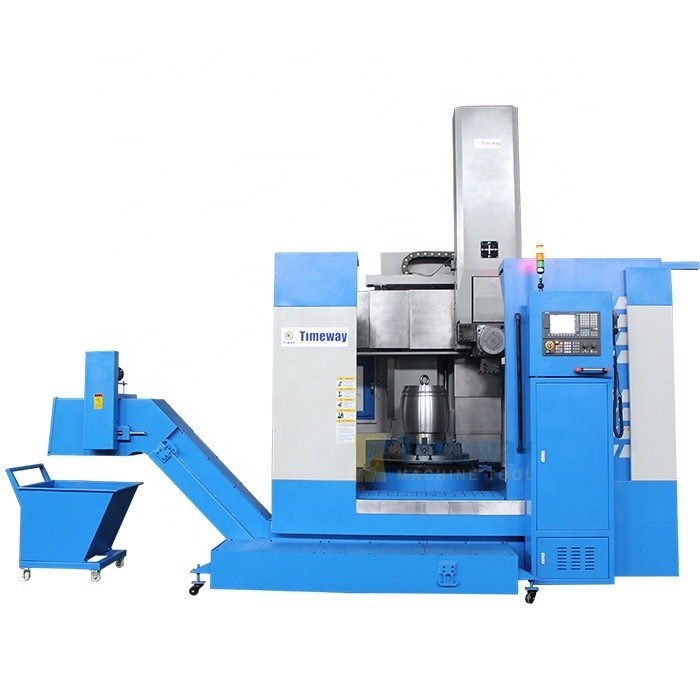

単列のCNC垂直回転機
VLK800E VLK1250E VLK1600E VLK2000E
機械の概要
- この機械は,大きく薄く重く不規則な作業部位を処理するのに適しています. 慣性重みによる作業部位の丸みエラーはありません. 作業部位の丸み精度を保証します.作業部品の重量により閉ざされた,短く作業部品の加載と卸荷時間と安定性を保証することができます.
- 柱,ビーム,およびラームガイドウェイは,消化後に磨きを受け,超耐磨性を持ち,使用寿命を延長します. 独特の完全な閉ざされたシールドは,残骸や冷却液の噴出を防止します.環境保護の目的を達成する.
構造 と 特徴

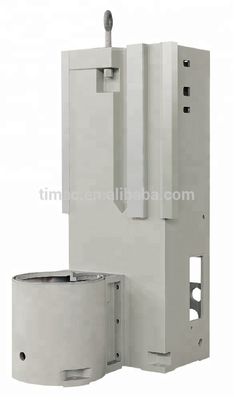

列
| 列 *柱は,良い熱安定性,高強度,高硬さを実現するために,箱型の構造と合理的なレイアウト硬化剤の最適化設計を採用します.
柱のガイドウェイの幅 (mm) VLK800E 1070 VLK1250E 1190 VLK1600E 1460 VLK2000E 1970年 |

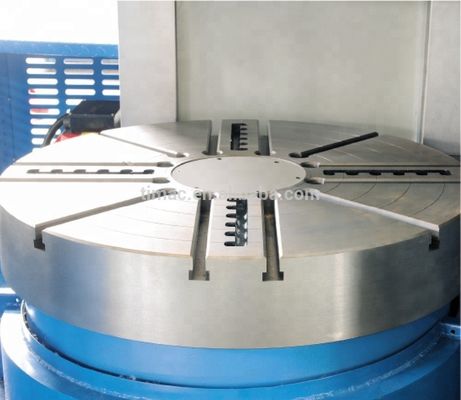

作業台
スピンドルユニットとビーム
飼料ユニット
ツール・ポストの水平送料 (X軸) とラームの垂直送料 (Z軸) は,ギア減速器を動かすボールスクロールを通したACサーボモーターで駆動される.柔軟なコップリング接続を通る減速機とスクリュー高い伝送効率,小さな伝送誤差,高い伝送精度
メインドライブシステム
| スピンドル速度範囲 (rpm)
| *主動トランスミッションはギア駆動を採用し,ギアは高強度素材と消し,磨きプロセスを採用し,高速切断力,高トランスミッション精度,速度を実現することができます.振動とトランスミッションのノイズを減らす. *主なトランスミッションは,横軸のスピンドルサーボモーターによって制御され,四シフトのステップレス速度を実現することができます.それはすべての材料のワークピースを処理するのに適しています.スピンドル幅の速度変更と大きなトルクを認識するために重量切断大径の作業用パーツの低速度と重量切削,および小径の作業用パーツの高速切削に対応します. *大型のギアには高級合金鋼が採用され,高精度ギア研磨機で研磨され,スピンドルの騒音を減らす. |
4 ステーション 電動工具台
1高い位置付け精度,大きなクランプ力,大きな負荷能力,安定して信頼性があります.
2独特のタブテイルカットホルダー より正確な位置付け,より大きなクランプ力
電気キャビネット
1. 電気キャビネットは,柱の内部に直接配置され,構造がよりコンパクトで,スペースを節約します. 美しい外観,ワイヤマークが明確で完全で,ワイヤリングと整然と;ベッドに電気キャビネットの接続は,特別なケーブル接続を採用.
2電気キャビネットは,エアコン,安全と標準で装備されています 制御器の恒常温度,制御器の安定性を保証します.
ほか
技術パラメータ
| 仕様 | ユニット | VLK800E | VLK1250E | VLK1600E | VLK2000E | |
| 容量 | 最大回転直径 | mm | 950 | 1250 | 1600 | 2000 |
| 最大切断直径 | mm | 800 | 1250 | 1600 | 2000 | |
| 作業部品の最高高さ | mm | 800 | 1000 | 1000 | 1250 | |
| 作業部品の最大重量 | 体重 | 2000 | 5000 | 8000 | 12000 | |
| 作業台 | メインモーター電源 | kw | 22 | 22 | 30 | 37 |
| 作業台直径 | mm | 800 | 1010 | 1400 | 1800 | |
| 作業台の最大トルク | KN.m | 10 | 17.5 | 25 | 32 | |
| 作業台の速度範囲 | rpm | 2〜320 | 1.25-200 | 1〜160 | 4-125 | |
| ツール | ツールステーション番号 | PC について | 4 | 4 | 4 | 4 |
| ツールの支柱の部分 外部回転ツール | mm | 32*40 | 32*40 | 32*40 | 32*40 | |
| ディルベタイプ |
| 電気 | 電気 | 電気 | 電気 | |
| X/Z軸 | X軸のボールスクロールの大きさ (ダイア.*スクリューピッチ) | mm | 50*10 | 50*10 | 50*10 | 50*10 |
| Z軸のボールスクロールの大きさ (ダイア.*スクリューピッチ) | mm | 50*10 | 50*10 | 50*10 | 50*10 | |
| 最大移動 (X/Z) | mm | -20-550/650 | -20-800/650 | -20〜1030/800 | -20〜1150/800 | |
| フード範囲 (X/Z) | mm | 0.1〜500 | 0.1〜500 | 0.1〜500 | 0.1〜500 | |
| スピードアップ | mm/min | 2000 | 2000 | 2000 | 2000 | |
| ほか | CNCシステム |
| シメンス 808D | シメンス 808D | シメンス 808D | シメンス 808D |
| サーボモーターのトルク (X/Z) | N.m | 10 | 10 | 10 | 10 | |
| 電力容量 | クワ | 30 | 37 | 45 | 52 | |
| 機械の純重量 | 体重 | 8500 | 11000 | 14500 | 18500 | |
| 機械の寸法 (L*W*H) (L*W*H) | mm | 4300*2380*4290 | 4780*2570*4400 | 5630*3010*4660 | 5800*3685*4940 | |
標準設定
- 自動潤滑システム
- 完全に閉ざされたシールド
- 電気キャビネット,エアコン
- 精密油冷却器
- シメンス 808D
- 自動チップ取り除き (横取り)
選択可能な設定
- シエメンス 828D CNC システム
- FANUC 0i-mate TD CNCシステム
- 特殊装置
スピンドルパワー/トルク
機械の寸法
| モデル | 長さ (L) | 幅 (B) | 高さ (H) |
| VLK800E | 4300 | 2380 | 4290 |
| VLK1250E | 4780 | 2570 | 4400 |
| VLK1600E | 5630 | 3010 | 4660 |
| VLK2000E | 5800 | 3685 | 4940 |
