詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 4000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 755 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 220V/380V/400V | サイズ (L*W*H): | 7100×2150×1700mm |
| 体重 (kg): | 11000のkg | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械の構造: | ワンピース |
| ガイドウェイのタイプ: | Vフラット型 | チャックサイズ: | 1000mm |
| ベッド上の振動: | 1000mm | 十字のスライド上の振動: | 615mm |
| X軸旅行: | 520mm | Z軸旅行: | 4000mm |
| トップ・ツール・ポスト移動: | 300mm | ツールセクションのサイズ: | 45X45mm |
| ツールの柱の回転角: | 90° | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 建設材料の店,機械の修理店,製造工場,小売業,建設業 |
| 展示室の場所: | カナダ,トルコ,イギリス,アメリカ,イタリア,フランス,ドイツ,ブラジル,ペルー,サウジアラビア,パキスタン,メキシコ,ロシア,チリ,UAE,アルジェリア,ルーマニア,南アフリカ,オーストラリア | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 3800 mm | 年間: | 2020 |
製品の説明
製品説明
特徴:

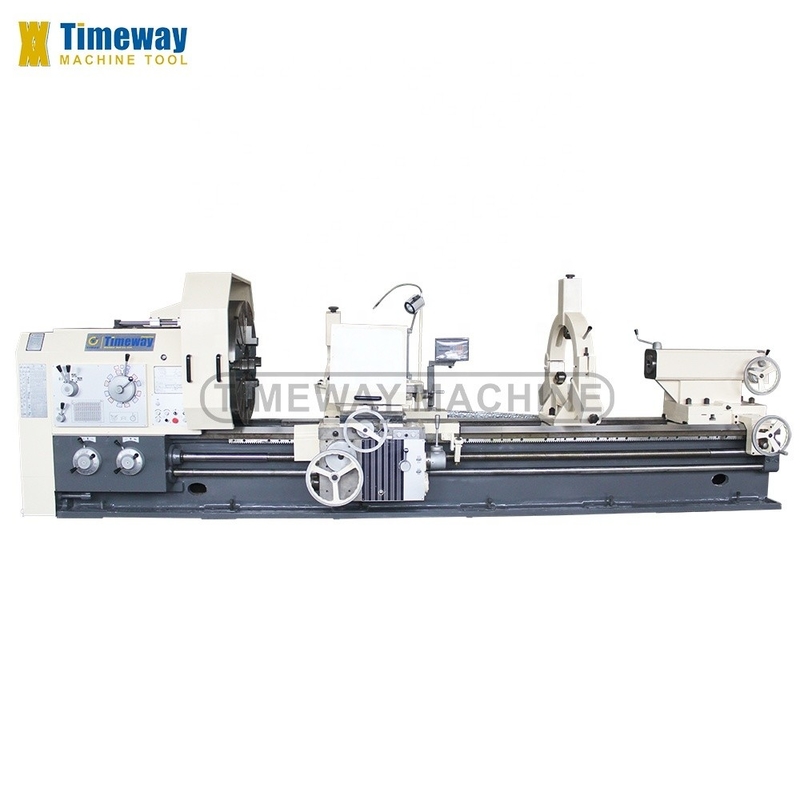

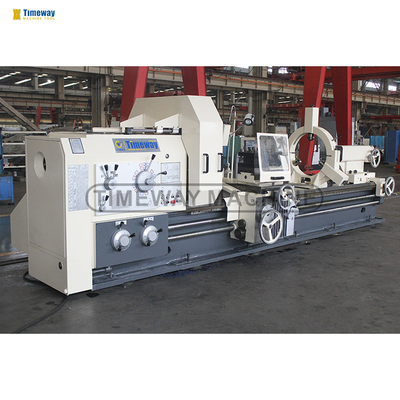

* このシリーズの水平回転機は,鋳造品,鉄鋼および非鉄鋼の大型および中規模の部品の加工に適しています.
外側の円,内側の穴,端の顔,溝,掘削,掘削,巣を作る,そして様々な内部の回転することができます
メトリック,インチ,モジュール,直径などの外部のスレッド.
機体は固体で,強硬で,高性能で,高速で強力な
切断:完成すると,丸さの誤差は0.01mmを超えない,円筒形度の誤差は300mmの測定長で0.03mmを超えない.
床は鋳造構造床で出来ています.内側リブは合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています.スライディングガイド表面で, 爬虫防止のガイドプレート技術が採用され,摩擦減圧係数などの動力特性も最適状態です.低速のクロールを避けるため.

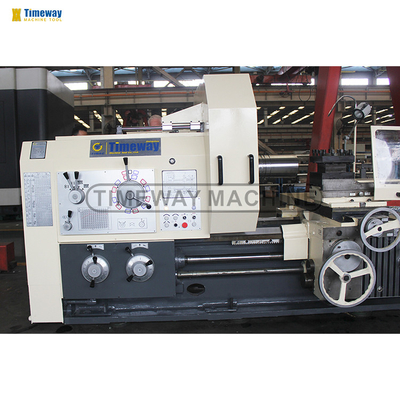

* 機械のスピンドルベアリングは有名なブランド製品を採用しています.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部の偏移を避けるために対称構造を採用しています.熱変形を減らすために軸頭は油浴サイクルで滑らかされ,主軸の前端は2列の角形接触球ベアリングの3つのサポート構造を採用する.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
* 床の幅が755mmで,機械の安定性と高精度を保証し,中心間の負荷容量は最大6000kgに達します.そして 8000 kgはオプションで.
* スピンドル標準の穴直径は Φ130 mmで,A2-15 スピンドルノズ接続タイプを採用し,スピンドルのランナウット精度はよりよい.
* この機械は,短い円形表面を上部ツールの柱で切るのに使用され,長い円形表面を上部ツールの柱と縦向きの供給器で一緒に回すことができます.
* 高速で強力な切削のための高性能,高硬さ,広い速度範囲,速度範囲は33速で3.15-315rpmです.

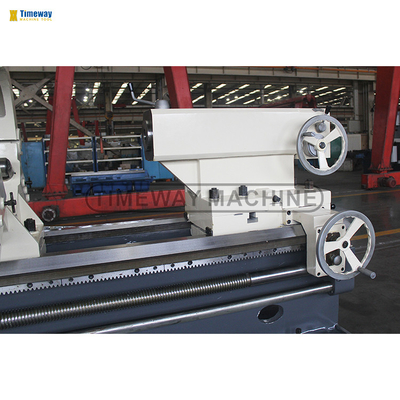

* 機械加工の必要に応じて,顧客は電動移動尾部を選択し,操作者の労働強度を削減し,作業効率を向上させることができます.
* このシリーズの水平回転機は,鋳造品,鉄鋼および非鉄鋼の大型および中規模の部品の加工に適しています.
外側の円,内側の穴,端の顔,溝,掘削,掘削,巣を作る,そして様々な内部の回転することができます
メトリック,インチ,モジュール,直径などの外部のスレッド.
機体は固体で,強硬で,高性能で,高速で強力な
切断:完成すると,丸さの誤差は0.01mmを超えない,円筒形度の誤差は300mmの測定長で0.03mmを超えない.
床は鋳造構造床で出来ています.内側リブは合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています.スライディングガイド表面で, 爬虫防止のガイドプレート技術が採用され,摩擦減圧係数などの動力特性も最適状態です.低速のクロールを避けるため.
* 機械のスピンドルベアリングは有名なブランド製品を採用しています.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部の偏移を避けるために対称構造を採用しています.熱変形を減らすために軸頭は油浴サイクルで滑らかされ,主軸の前端は2列の角形接触球ベアリングの3つのサポート構造を採用する.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,地付けされています. 適切に組み立てられたスピンドルは,低温上昇の特徴を持っています.熱変形が小さい高精度長期間の動作中に比較的安定した精度を維持します.
* 床の幅が755mmで,機械の安定性と高精度を保証し,中心間の負荷容量は最大6000kgに達します.そして 8000 kgはオプションで.
* スピンドル標準の穴直径は Φ130 mmで,A2-15 スピンドルノズ接続タイプを採用し,スピンドルのランナウット精度はよりよい.
* この機械は,短い円形表面を上部ツールの柱で切るのに使用され,長い円形表面を上部ツールの柱と縦向きの供給器で一緒に回すことができます.
* 高速で強力な切削のための高性能,高硬さ,広い速度範囲,速度範囲は33速で3.15-315rpmです.
* 機械加工の必要に応じて,顧客は電動移動尾部を選択し,操作者の労働強度を削減し,作業効率を向上させることができます.
仕様 | ユニット | AL-1000Bx4M |
マックス ベッドに振り向いて | mm | 1000 |
マックス 横滑り | mm | 615 |
センター間の距離 | mm | 1500/2000/3000/4000/5000/6000/8000/10000/12000/- |
最大回転長さ | mm | 1300/1800/2800/3800/4800/5800/7800/9800/11800/- |
ベッド幅 | mm | 755 |
負荷能力 | 体重 | 6000 (選択: 8000) |
スピンドル鼻 | - | A2-15 (8xM22) |
スピンドルの穴 | mm | 130 |
スピンドル・コーナー | - | メトリック 140 |
スピンドル速度範囲 | rpm | 前へ 3.15-315,CW 3.5-291 |
スピンドル速度ステップ | ステップ | 前へ 21 後へ 12 |
X/Z軸の飼料種類 | 種類 | 56/56 年 |
給餌範囲 | mm | 縦:0.1-12;横:0.05-6;上部ツール・ポスト:0.025-3 |
メトリックスレッドの範囲 (種類) | mm | 1-120 (44) |
インチスレッドの範囲 (種類) | TPI | 28-1/4 (31) |
モジュールのスレッドの範囲 (種類) | MP | 0.5-60 (45) |
直径の糸の範囲 (種類) | DP | 1/2-56 (38) |
ツールベースまでの距離 スピンドルセンター | mm | 48 |
ツールの柱の回転角 | ° | ±90° |
クロススライド移動 | mm | 520 |
上のスライド移動 | mm | 300 |
ツールセクションのサイズ | mm | 45×45 |
スピードアップ | mm/min | 縦: 3740 横: 1870 上部: 935 |
尾根の羽の直径 | mm | 160 |
テイルストック 羽の移動 | mm | 300 |
尾根の羽の角 | - | MT6 |
メインモーター電源 | kw | 22 |
機械の長さ | mm | 4600/5100/6100/7100/8100/9100/11100/13100/15100/- |
機械の幅 | mm | 2150 |
機械の高さ | mm | 1700 |

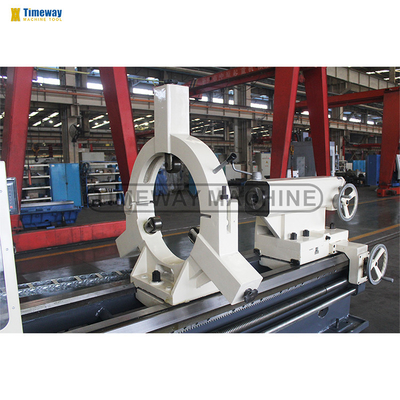

· 4つの口腔独立チャック · 安定した休息 (長さ3M以上) · 休憩後 (長さ3M以上) · 手動で尾根を移動する 尾根の死体中心部 · 4駅のツールポスト · 冷却システム ■ 作業ランプ ツールと道具箱 · レベルリングクインとボルト 操作説明書 (英語) | 顔面のプレート · 2 軸または 3 軸のデジタル表示 · チャックガード · 超警備隊 ・ 後ろのスプラッシュガード · ツールポストを迅速に交換する · 磨き装置 |
