詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1500mm | スピンドル速度の範囲 (rpm): | 45~1800回転/m |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 250 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 2.8 |
| 電圧: | 380V, 220V, 400V, 440Vなど | サイズ (L*W*H): | 2060, 2560x900x1640mm |
| 体重 (kg): | 2100のkg | 保証: | 1 年 |
| 主要 な 売り物: | 高精度 | 販売形態: | 熱い製品 2019 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | CNCでもなくとも: | 普通の |
| オートマティックグレード: | オートマティック | 精密ギャップベッドターネス: | 精密ギャップベッドターネス |
| ベッドの幅: | 250mm | 最高。振動直径: | 410mm |
| 体重: | 1550, 1850/1800, 2100kg | パワー (w): | 2.8/3.3kw |
| 販売後サービス: | オンラインサポート | 保証後のサービス: | オンラインサポート |
| 地元サービス 場所: | カナダ,イギリス,米国,フランス | 条件: | 新しい |
| 適用される産業: | 製造工場 | 展示室の場所: | カナダ,イギリス,米国,フランス |
| 基本構成要素: | ローヤリング | スピンドル・ボー ((mm): | 52 |
| 最大回転長さ (mm): | 1500mm | 年間: | 2020 |
| 港: | 上海港 | ||
製品の説明

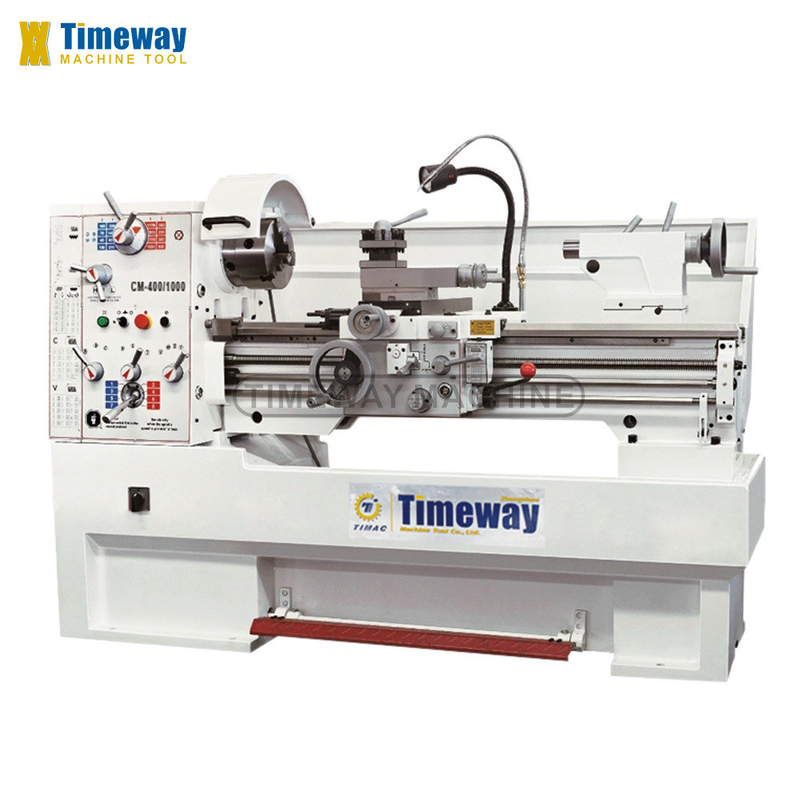

精密ギャップベッドターネス
特徴:
1費用対効果の高い強力な精密ギアヘッドターン;
2グラフで示すすべてのメトリックとインチスレッドを回すことができます.
3スピンドルの3つのポイントサポート
4安全のため,スピンドルの走行方向を変えることなくスピンドルのフィード方向を変更するために,フロントにクラッチ.
パラメーター:
| 仕様 | CM-400 |
| ベッドに振り回して | 410mm |
| 横スライドを振り回す | 255mm |
| ギャップにスイング | 580mm |
| ギャップの長さ | 250mm |
| センター間の距離 | 10001500mm |
| ベッドの幅 | 250mm |
| スピンドル鼻 | D1〜6 |
| スピンドルの穴 | 52mm |
| スピンドル・ボールのコナー | 第 6 号 モールス文字 |
| スピンドル速度の範囲 | 16 変化 45-1800r/min |
| 複合休憩の最大移動 | 102mm |
| 横スライドの最大移動 | 210mm |
| リードスクリューのピッチ | 4TPI |
| 最大 道具の部分 | 20 × 20mm |
| 経緯的給餌範囲 | 0.05-1.7mm/rev |
| クロスフィード範囲 | 0.025-0.85mm |
| メトリックスレッドの範囲 | 39種類 0.2-14mm |
| インチスレッドの範囲 | 45種類 2-72T.P.I |
| 直径のピッチ範囲 | 21種類 8-44D.P. |
| モジュールのピッチ範囲 | 18種類 0.3-3.5 MP |
| 尾根の袖の図 | 50mm |
| 尾根の袖の移動 | 120mm |
| 尾根の袖のモールス型角形 | 4号 モールス文字 |
| クロス調整 | ±13mm |
| メインモーターの動力 | 2.8/3.3kw ((3.8/4.5HP) 3PH または 5HP |
| 冷却液ポンプの電源 | 0.1kw (1/8HP), 3PH |
| 総寸法 (LxWxH) | 1940, 2440x850x1320mm |
| パッケージのサイズ (LxWxH) | 2060, 2560x900x1640mm |
| 純重量/総重量 | 1550, 1850/1800, 2100kg |
*** 標準装備品:
3マハチャック,4マハチャック,顔プレート,安定した休憩,続く休憩,ギア変更,死体センター,削減袖,オイルガン,冷却液システム,作業ライト,追いかけるダイヤル指示,操作説明書 (英語版)
*** オプション用品:
デジタル読み取りシステム (DRO),迅速交換ツールポスト&ホルダー,角回転装置

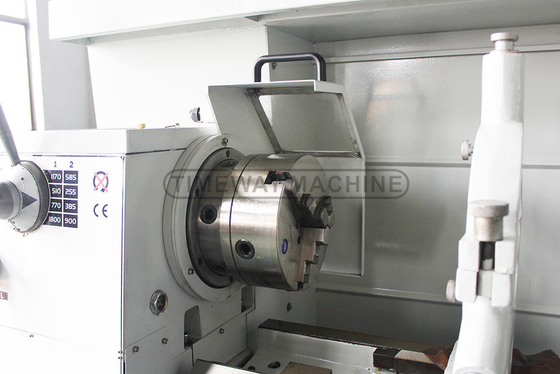

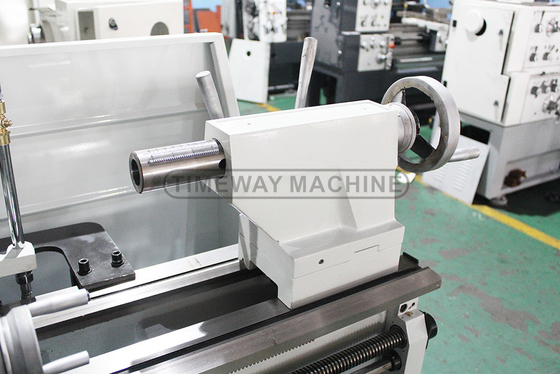

3つのマウントチャック 尾根

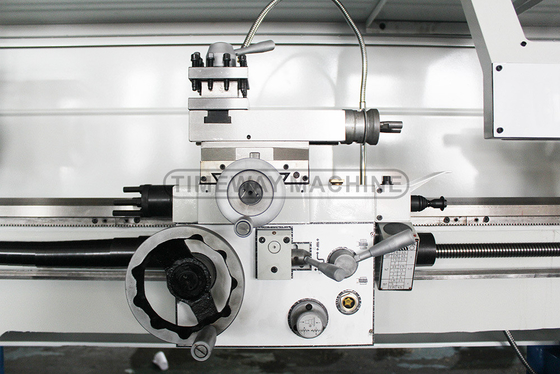

ツールホルダー サイズ デバイス

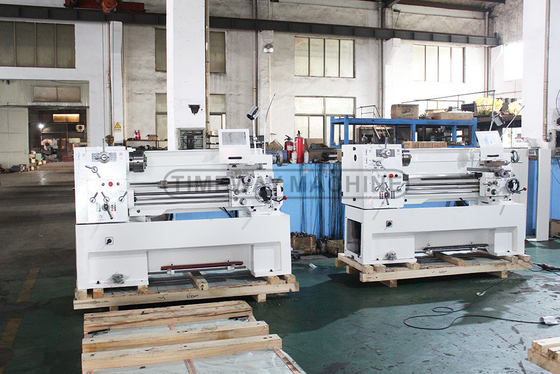

パッケージ:木製パレット&プラスチックカバー (標準)
複合板ケース (オプション)
パッケージのサイズ:
ケース"枚 2950*1150*1750MM N.W./G.W: 1850/2250KG
コンテナの積載: 4セット / 20'GP
