詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 1500 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 3000 | ベッドの幅 (mm): | 600 mm |
| スピンドルモーターの電源 (kW): | 15 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 420mm |
| 移動 (Z軸): | 1500mm | 定位精度 (mm): | ±0.001 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0008 | サイズ (L*W*H): | 4105×2219×2010mm |
| 電圧: | 200Vから460V | CNC制御システム: | Siemens 808d |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 5300 |
| 保証: | 1 年 | 主要 な 売り物: | 長寿命 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 色: | パーソナライズされたオプション |
| スピンドルテーパー: | メトリック120 (メトリック150はオプション) | 機械の種類: | CNC 重作業水平回転機 |
| スピンドル速度 (手動4ステップ): | 8-800 (ステップなし) | スピンドル速度 (自動4ステップ): | 8-800 (ステップなし) |
| スピンドル速度 (手動): | 6~750 (18ステップ) | X軸の高速供給速度: | 4000mm/分 |
| Z軸の高速供給速度: | 5000mm/min | 作業精度: | IT6 |
| 滑らかさ: | Ra1.6um | 条件: | 新しい |
| Toolpostのブランド: | ヤクシング | 適用される産業: | 製造工場,建設工事 |
| 展示室の場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,ブラジル,ペルー,パキスタン,メキシコ,ロシア,スペイン,チリ,UAE,アルジェリア,ウズベキスタン,オーストラリア | 最大 スピンドル速さ (rp.m): | 800回転/m |
| スピンドル・ボー ((mm): | 100 (140 選択可能) | 最大回転長さ (mm): | 1350 |
| 販売形態: | 熱い製品 2021年 | 基本構成要素: | ローヤリング,モーター,ポンプ,ギア,圧力容器,ギアボックス,CNCシステム |
製品の説明
製品説明
√ FANUC/GSK/SIEMENS CNCシステム √ 3つの口腔チャック √ 4ステーションの電動工具台 √ 作業ランプ √ 冷却システム √ 半閉ざされたガード √ マニュアルパルス発電機 (MPG) √ 死んだ中心部 √ オイルガン √ パイロットランプ √自動潤滑ポンプ √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _ 4つのマウントチャック _ 安定した休息 _ 休憩をフォローする 液圧チャック _ ペンマティックチャック _ 液体尾根 _ 6 ステーション ツールのポスト リアルセンター エアコン _ チップコンベア _ 全警備 |
仕様 | ユニット | AK-800 | AK-1000 | |
マックス ベッドに振り向いて | mm | 800 | 1000 | |
マックス... 横滑り | mm | 480 | 680 | |
センター間の距離 | mm | 1000/1500/2000/3000/4000/5000/6000/8000/- | ||
最大回転長さ | mm | 850/1350/1850/2850/3850/4850/5850/7850/- | ||
ベッド幅 | mm | 600 | 600 | |
負荷能力 | 体重 | 3000 | 3000 | |
スピンドル鼻 | mm | C11 (C15はオプション) | C11 (C15はオプション) | |
スピンドルの穴 | mm | 100 (140 選択可能) | 100 (140 選択可能) | |
スピンドル・コーナー | - | メトリック120 (メトリック150はオプション) | メトリック120 (メトリック150はオプション) | |
スピンドル速度 (手動ステップ) | rpm | 6〜750 (18) | 6〜750 (18) | |
スピンドル速さ (手動 4ステップ ステップレス) | rpm | 8-800 | 8-800 | |
スピンドル速度 (水力 4ステップ,ステップレス) | rpm | 8-800 | 8-800 | |
中央の高さ | mm | 400 | 500 | |
チャックサイズ | mm | 400 | 400 | |
X/Z 軸 マイナスト フィードユニット | mm | 00.001/0001 | 00.001/0001 | |
X/Z 軸の高速供給速度 | mm/min | 4000/5000 | 4000/5000 | |
横断移動 (X) | mm | 420 | 420 | |
ツールの柱の種類 | - | V4 (V6/H6/H8はオプション) | V4 (V6/H6/H8はオプション) | |
ツール交換時間 | s | 2.4 | 2.4 | |
塔の位置位置確認の精度 | mm | 0.008 | 0.008 | |
ツールセクションのサイズ | mm | 40×40 | 40×40 | |
尾根の羽の直径 | mm | 100 | 100 | |
テイルストック 羽の移動 | mm | 250 | 250 | |
尾根の羽の角 | - | MT6 (MT5オプション) | MT6 (MT5オプション) | |
CNCシステム | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |
作業精度 | - | IT6 | IT6 | |
表面の荒さ | μm | ラ16 | ラ16 | |
メインモーター電源 | kw | 15 | 15 | |
機械の重量 | 体重 | 4800/5300/5600/6000/6800/7600/8250/9750 | ||
機械の長さ | mm | 3605/4105/4645/5600/6430/7600/8485/10485/- | ||
機械の幅 | mm | 2219 | 2219 | |
機械の高さ | mm | 1830 | 2010 | |
1.このシリーズのCNCトートンは,標準鋳鉄 (HT300) を採用し,第二次老化処理後に,安定した性能の特徴を持っています.振動防止能力■ 中間周波数硬化 (硬さSHAW68以上) で加工され,輸入されたガイドウェイ磨き機で加工され,長寿命,高精度,良好な維持を保証します.
2.ベッド (1000 mm-5000 mm) は片段型で,6000 mm以上は2片に詰められている.
3.このシリーズの機械 スピンドルホールは,2種類あります. 1つは Φ100mm,もう1つは Φ140mmです. スピンドルベアリングは,HRB,LYC,ZWZによって作られた中国の有名なベアリングを使用します.SKFその他の輸入ベアリング穴直径 Φ140 mm より大きな棒やチューブパーツの加工に対応するため.
4. Mコードで制御される自動水力4シフト交換機,Sコードで制御される自動ステップレス速度変更機;手動4ステップ速度変更機,手動制御Sコード選択で制御される自動ステップレス速度変更手動 18 ステップ 変更速度 手動制御
5. スピンドルボックスは,熱変形を均等にするために対称構造を採用し,スピンドルの中心部の偏移を避けます.油浴サイクルで頭部を潤滑する主軸の前端は,両方向の角形接触ボールベアリングの3つのサポート構造を採用します.精度を向上させ,硬度を高めます.ヘッドストックのギアは,正確な伝送と低騒音を確保するために消し,地上に固定されています.
6. メインモーターは15kWの高出力周波数モーターで,F400標準の手動3口自中心チャックで装備されています.パンエマティックと水力三口と四口チャックが選択できます.
7. すべてのターンマシンには電動塔が装備されており,自由に持ち上げられ,道具は迅速かつ簡単に交換できます.垂直4と6ステーション,水平6ステーション,その他の電動塔が選択できます.
8. 配達前にすべての回転機は,ダイナミックな精度検出と補償のために,イギリスのレニシャウレーザー検出器でテストされます.位置付けの精度が高く,位置付けの精度が繰り返されます..
9. CNCシステムは,国際的に有名なFANUC,SIEMENSまたは中国GSKAC ACサーボ制御システムを使用します.回転機は半閉保護または完全に閉ざされた保護を採用します.緊急停止安全ボタンを搭載制御回路の特殊な設計により突然に電源が切れたり,他の故障が発生したときに,機械と人材の安全性を確保するための自己保護操作パネルは地面から約1500mm,非常に穏やかでエゴノミックで,操作が快適で,機械の操作を理解するのが簡単です.
10.このシリーズラートメਸ਼ੀンは,広く使用され,柔軟な操作,各種の複雑な形状の軸,セット,ディスクパーツを処理するのに適しています.円形の表面円面,端面,溝,室,スレッド,特に多種,小批量回転加工,プロセスの適応性,高い加工効率,低廃棄率,良質な製品一貫性機械加工の理想的な媒介です. 機械加工は,機械加工の技術的な要求を削減します.
チャック:
- 3つの口腔チャックは,迅速に自己中心的なクランプ部品に標準的に来ています
- オプション 4 爪独立チャックと水力チャック

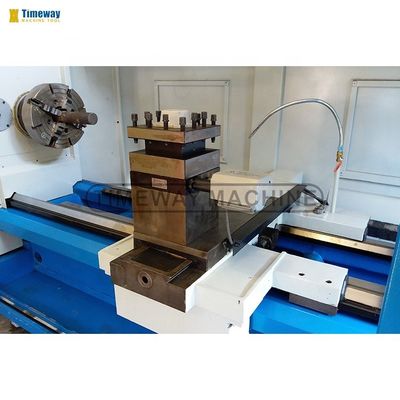

4ステーションの電動塔:
- 有名なブランドの電動砲塔を採用します 高精度な位置付けです
- オプション 快速交換ツールポスト
CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど

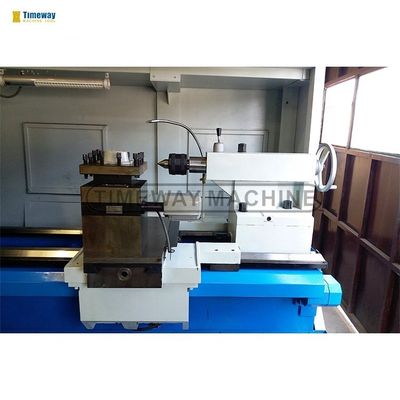

手動で移動する尾:
柔軟でシンプルな操作で,労働の強さを軽減し,操作の楽しさを高めます.
CE規格の電気キャビネット:
明確で整然とした電気配置
CE標準の電気部品を採用する.

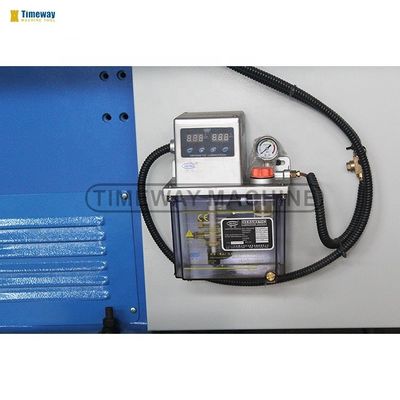

自動潤滑ポンプ:
機械の使用寿命を延長するために,それぞれのガイドレールを自動的に間隔的に潤滑します.
4つの駅の垂直塔:
スタンダード
6つのステーションの垂直塔:
選択可能
6ステーションの水平塔:
選択可能
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品:
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
レニショウレーザー干渉計
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
