詳細情報 |
|||
| タイプ: | 垂直 | 最大 作業部品の長さ (mm): | 1650 |
|---|---|---|---|
| 機械加工能力: | 重荷 | 最高。工作物（kg）の重量: | 8000 |
| ベッドの幅 (mm): | 1400mm | スピンドルモーターの電源 (kW): | 37 |
| スピンドル数: | 双子 | 軸数: | 2 |
| 移動 (X軸): | 995mm | 移動 (Z軸): | 800 mm |
| 定位精度 (mm): | ±0015 | 繰り返し可能性 (X/Y/Z) (mm): | ±0008 |
| サイズ (L*W*H): | 4350×4000×4500mm | 電圧: | 380V 50Hz |
| CNC制御システム: | FANUC | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 16500 | 保証: | 1 年 |
| 主要 な 売り物: | オートマティック | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。直径の切断: | 1600mm | 作業部品の最高高さ: | 1000mm |
| マックス 作業部品の重量: | 8000kg | 仕事台の直径: | 1400mm |
| スピンドル速度: | 315回転/分 | 電力容量: | 60kw |
| CNCシステム: | FANUC 0i-mate TD | 最高。振動直径: | 1650mm |
| 体重: | 16500kg | 条件: | 新しい |
| 適用される産業: | 建設材料の店,機械修理の店,製造工場,建設工事,エネルギーと鉱業,食品と飲料の店 | 展示室の場所: | アメリカ合衆国,フランス,ドイツ,ブラジル,ロシア,韓国,UAE,南アフリカ,オーストラリア |
| 販売形態: | 普通の製品 | 基本構成要素: | ローヤリング,モーター,ポンプ,ギア |
| 年間: | 最新の日 | 最大 スピンドル速さ (rp.m): | 315回転/m |
| スピンドル・ボー ((mm): | 1600 | 最大回転長さ (mm): | 1650 |
製品の説明
製品説明

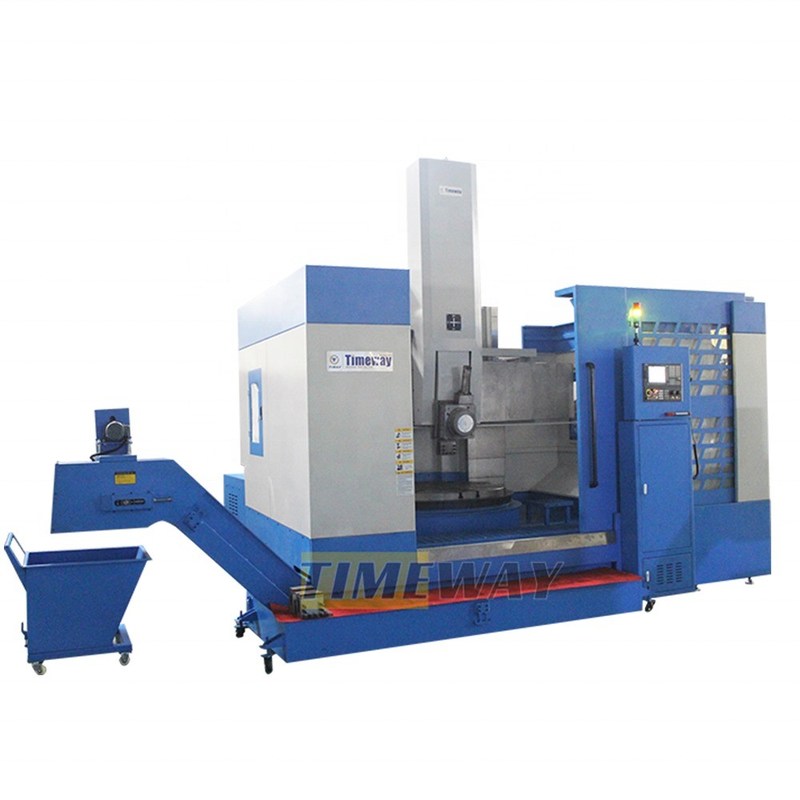

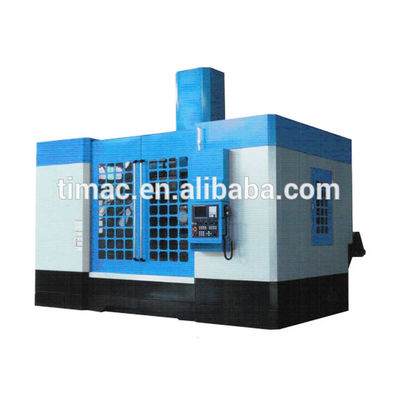

CNC垂直回転機
特徴
高品質の鋳鉄で作られています. ストレスの老化処理は,長期間の使用中に変形を保証します. X/Z軸は,大きなボックス・ウェイガイドウェイを装備しています.大幅に機械の安定性を高める. 肋骨型構造強化のすべての構造部品は,全体的な硬さを向上します. すべての軸と柱のガイドウェイは,消化後,地面プロセスです.消化硬度は45〜55HRCに達するスライドガイドウェイペースト 高性能で耐磨性のある柔らかいベルト,磨き抵抗性喪失
仕様
仕様 | ユニット | VLK-1250 | VLK-1600 |
最大スイング直径 | mm | Φ1300 | Φ1650 |
最大切断直径 | mm | Φ1250 | Φ1600 |
最大切断高さ | mm | 1000 | 1000 |
作業部品の最大重量 | 体重 | 5000 | 8000 |
スピンドル速度 | rpm | 500 | 315 |
作業台のサイズ | mm | Φ1100 | Φ1400 |
メインモーターパワー | kw | 25/30 | 30/37 |
X軸移動 | mm | -20~785 | -20~995 |
Z軸移動 | mm | 650 | 800 |
線路移動 | mm | 650 | 650 |
道具数 | - | 4 | 4 |
ツールの棒の大きさ | mm | 16/32/40 | 16/32/40 |
CNCシステム | - | FANUC 0i-mate TD | FANUC 0i-mate TD |
総力 | kw | 45 | 60 |
床面積 | mm | 4000×3100 | 4350×4000 |
機械の高さ | mm | 4100 | 4500 |
機械の重量 | 体重 | 12000 | 16.5 |
標準設定
* 標準設定
* 完全に閉ざされた保護用
* エアコンの電気キャビネット
* オイルクーラー
* スリップコンベヤーとスクラップ鉄車
* 電動工具塔4台
* レベルアップブロック
* 3色警告ライト
* 自動潤滑システム
* 作業灯
* 水力系
* 冷却液システム
* 完全に閉ざされた保護用
* エアコンの電気キャビネット
* オイルクーラー
* スリップコンベヤーとスクラップ鉄車
* 電動工具塔4台
* レベルアップブロック
* 3色警告ライト
* 自動潤滑システム
* 作業灯
* 水力系
* 冷却液システム
詳細な画像

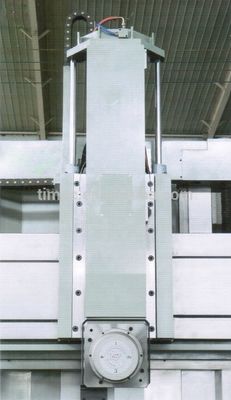

垂直ツールポスト
*中央位置にダブルバランスシリンダーとモーターの構造を採用し,ラムの引き上げ安定性を確保し,作業部品の効率的な加工精度を保証します.X/Z軸は,強迫性潤滑を採用,潤滑システムは,マシンを起動した後,時間内に潤滑することができます.

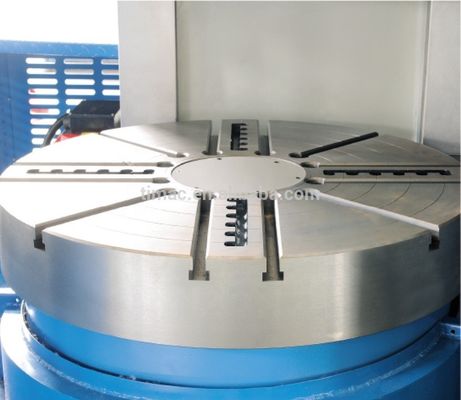

作業台ドライブ
* 低速と高速で2速モーターを使用し,直線な狭いVベルト駆動作業回転を伝達して,作業台が高速に稼働できるようにします.
リフティングスクリュー
* 古いタイプのCNC垂直回路のリフティングメカニズムと比較して,両側にあるギアボックスを介してACモーター駆動回路を回転させ,横梁の水平精度はより安定しています.

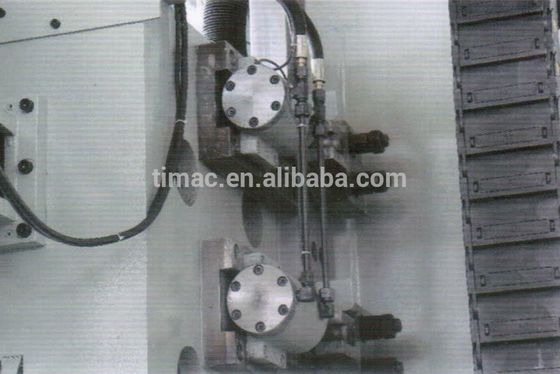

位置付け 固定
* この機械は梁の背面に4つの固定点があります. 固定メカニズムと梁を上げるモーターは互いにつながっています.梁を吊るすのを止めたとき,柱にしっかり固定された梁を固定することを確保するために.
飼料ユニット
* ツール・ポストの水平送料 (X軸) とラム垂直送料 (Z軸) は,ギア減速器を動かすボールスクロールを通してACサーボモーターで駆動されます.柔軟なコップリング接続を通る減速機とスクリュー高い伝送効率,小さな伝送誤差,高い伝送精度
4 ステーション 電動工具台
* 高い位置付け精度,大きなクランプ力,大きな負荷容量,安定して信頼性があります.
* 独特のドブテイルカットホルダー,より正確な位置付け,より大きなクランプ力
* 独特のドブテイルカットホルダー,より正確な位置付け,より大きなクランプ力
顧客からのフィードバック
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社プロフィール
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
