詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 600 |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 中途半端 |
| ベッドの幅 (mm): | 500MM | スピンドルモーターの電源 (kW): | 15 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 210のmm | 移動 (Z軸): | 550 mm |
| 定位精度 (mm): | ±0.002 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.003 |
| サイズ (L*W*H): | 2270×1470×1650mm | 電圧: | 必要 と し て |
| CNC制御システム: | FANUC | ツール・ポスト・ステーション: | 8 |
| 体重 (kg): | 3700 | 保証: | 1 年 |
| 主要 な 売り物: | エネルギー 節約 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械の種類: | CNC | ベッド上の振動: | 500mm |
| スピンドル速度: | 2500RPM | マックス ターニング ダイア 乗り換え: | 270mm |
| 最高。棒容量: | 51mm | 最大回転長さ: | 530mm |
| 中心間の間隔: | 600mm | X軸旅行: | 210mm |
| Z軸移動: | 550mm | Warrany: | 1 年 |
| 条件: | 新しい | 適用される産業: | レストラン,家庭用,小売,衣装店 |
| 展示室の場所: | カナダ,米国,イタリア,ドイツ,メキシコ,スペイン,南アフリカ,オーストラリア | 販売形態: | 普通の製品 |
| 基本構成要素: | モーター,エンジン | 最大回転長さ (mm): | 530 |
| 年間: | 2022 | 最大 スピンドル速さ (rp.m): | 2500 r.p.m |
| スピンドル・ボー ((mm): | 62 | 港: | 天津港 |
製品の説明

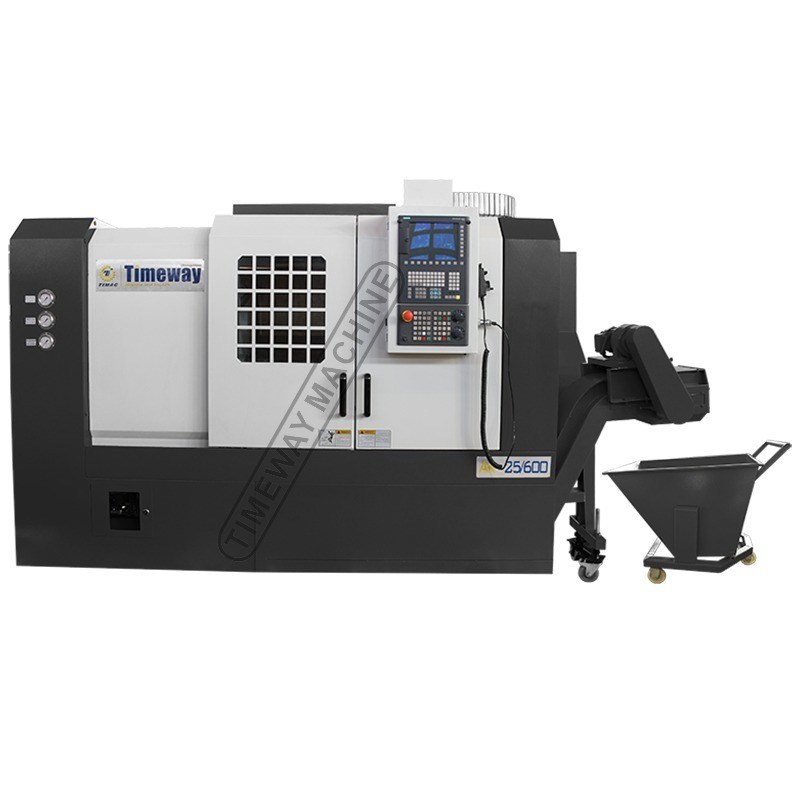

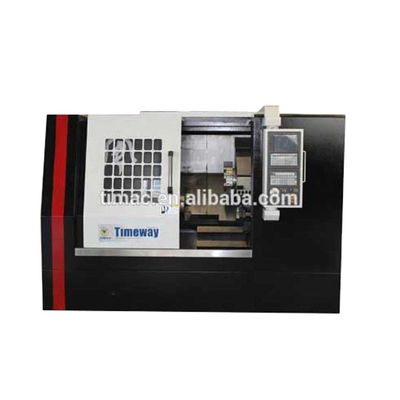

全機能のCNC回転機
特徴:
1...経済的なフル機能のCNC回転機半閉ループのCNC機械は,様々な複雑な軸を回すのに適しています.
スリーブやディスク状の作業部品,例えば内外円筒形,円形形,その他の周回形の回転など
表面や様々なメトリック,インチ,モジュール型,直径型ピッチスレッド
2また,油槽やキーウェイのブローチング,端向き,グルービング,チャンファーリングなどにも使用できます.
3FEA技術を用いて開発されたユニークな構造で,最も重い切断条件下で最大限の硬さを提供します.
4加工精度は約IT5~IT6で,非鉄金属の切削と加工の表面粗さは約Ra0.4umです.
鉄金属についてはRa0.8um.
5これは特に高精度作業部品の機械加工に適しており,また,大量に部品を機械加工するために広く使用されています.
自動車,オートバイ,鉄道,航空機,家電,ベアリング,ハードウェアなど.
パラメーター:
| 仕様 | ユニット | AKJ-25 | |
| 容量 | ベッドに振り回して | mm | 500 |
|
| マックス 変えてる | mm | 370 |
|
| マックス. ダイアを回す. 車両の上に. | mm | 270 |
|
| 最大回転長さ | mm | 530 |
|
| センター間の距離 | mm | 600 |
|
| 最大バー容量 | mm | 51 |
| 旅行と飼料 | X軸移動 | mm | 210 |
|
| X軸サーボモーター | kw | 1.2 |
|
| X軸のサーボモーターのトルク | Nm | 7 |
|
| Z軸移動 | mm | 550 |
|
| Z軸サーボモーター | kw | 1.4 |
|
| Z軸のサーボモーターのトルク | Nm | 11 |
|
| スピード・トラベル (X について- そしてZ- 軸) | m/min | 12/16 |
| スピンドル | スピンドル速度 | rpm | 2500 |
|
| スピンドル鼻 |
| A2〜6 |
|

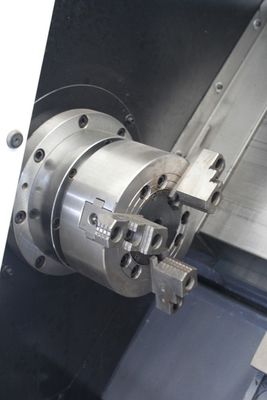

| チャックの大きさ | インチ | 8インチ |
|
| スピンドルボール (dia) | mm | 62 |
|
| メインスピンドルモーター | kw | 15 |

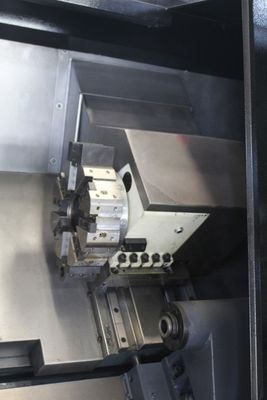

| 塔 | 駅数 |
| 8 |
|
| ツールの棒の大きさ | mm | 25×25 |
|
| 退屈なバーナイフの日 | mm | 40 |
| 尾根 | マックス. 旅行 | mm | 380 |
|
| クイール・ディア | mm | 85 |
|
| 羽の移動 | mm | 100 |
|
| 羽の角孔 |
| MT-5 |
| ほか | 機械の重量 | 体重 | 3700 |
|
| 機械の高さ | mm | 1810 |
|
| 床面積 (L×W) | mm | 2555×1490 |
*** 標準装備:

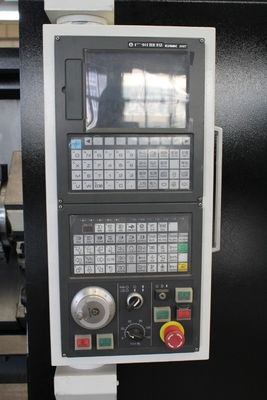

FANUC 0i TDコントローラ; FANUC サーボメインモーター,両軸の X,Z 向け FANUC サーボタイプ供給モーター8ほらh液体固体チャック; 8 駅 h液体ツール・タワー; 水力ストック; 自動潤滑装置; 冷却システム; 一般ツール; 自動チップコンベア; 操作マニュアわかった(英語版)
* AKJ-15,AKJ-25シリーズ 経済型 斜面床 CNC ターン
* AK-15Bシリーズ 斜床 CNC ターン
* AK-25シリーズ斜床 CNC lathes
* AK-15M,AK-25M シリーズ CNC ターニング センター (C 軸付き)
* AK-25DSシリーズ 双スピンドル CNC ターネス
