詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 5000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 970 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 22 |
| 電圧: | 220V-460V | サイズ (L*W*H): | 8020×1995×2525mm |
| 体重 (kg): | 18000のkg | 保証: | 1 年 |
| 主要 な 売り物: | 長寿命 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 適用する: | 金属切削 |
| 機能: | 外部,内部,端面,糸など加工 | 精度: | IT6 |
| 荒さ: | Ra1.6um | マックス 作業部品の重量: | 10t (選択: 12t) |
| カスタマイズされた切断長: | 3-20m | 色: | オーダーメイド |
| スピードフィード装置: | スタンダード | モーター付き尾根: | スタンダード |
| DRO: | 選択可能 | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | 適用される産業: | 機械修理工房,製造工場,農場,小売,エネルギー,鉱業 |
| 展示室の場所: | カナダ,アメリカ,イタリア,ドイツ | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 4800mm | 年間: | 2020 |
| 港: | 中国港 | ||
製品の説明

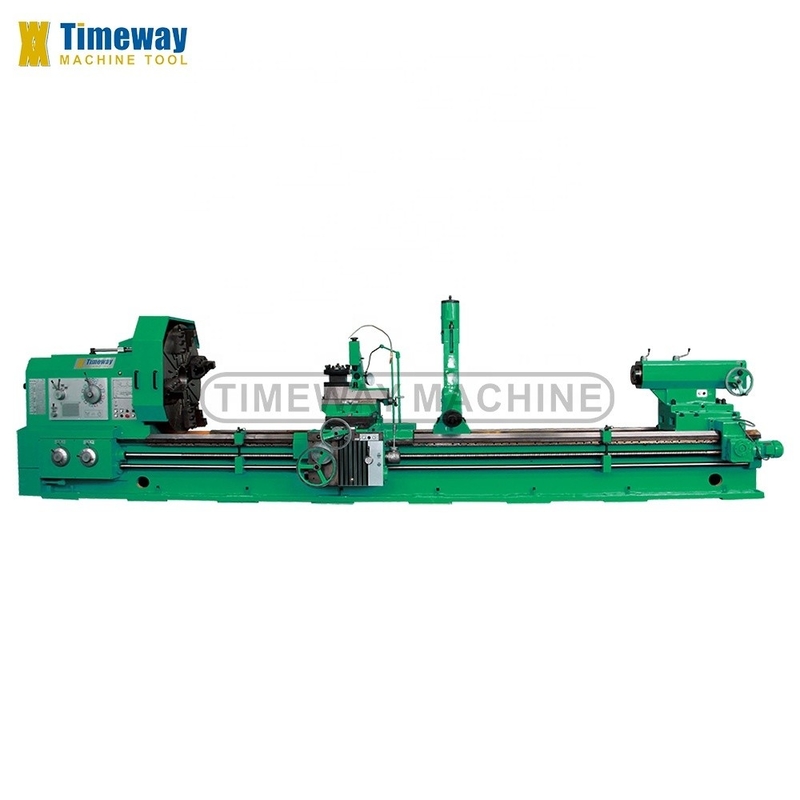

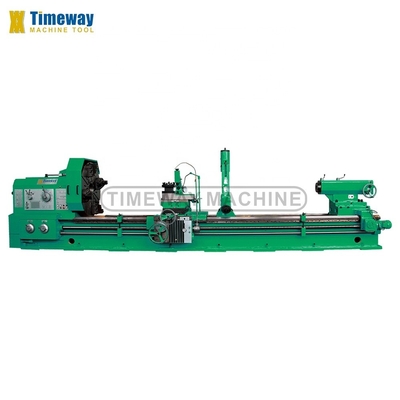

販売する重用水平回転機
(AL-1250C/AL-1400C/AL-1600C/AL-1800C)
特徴:
1このシリーズの重用回路は,インダクション硬化と地面床ガイドを970mm幅を採用します.について
優れた安定性,高硬さ,最大10トンの軸承を中心に.
2精密なローラーベアリングの3点支柱構造.と
テフロンベルトで覆い 摩擦と熱を最小限に抑えるため 回転型尾根の羽根構造
3これらの機械は,外側と内側を回転させるなど,様々な回転作業に適しています.
メートルやインチスレッドや直径ピッチスレッドの表面,端面,回転など
4自動回転は,上部スライドによって独立して行われ,長距離回転は,自動回転によって行われます.
ターニングさらに,これらの機械は,上方スライドと長所フィードを組み合わせることで,
実行する掘削,トリパン,掘削など
パラメーター:
| 仕様 | アル-1250C | AL-1400C | AL-1600C | AL-1800C | ||
| 容量 | ベッドに振り回して | 1250 | 1400 | 1600 | 1800 | |
| 横スライドを振り回す | 865 | 1010 | 1210 | 1280 | ||
| 作業部品の長さ | 3000/4000/5000/6000/8000/10000/12000/14000/16000/18000 | |||||
| 最大回転長さ | 2800/3800/4800/5800/7800/9800/11800/13800/15800/17800 | |||||
| ベッドの幅 | 970 | |||||
| スピンドルの最大トルク | 12590 | |||||
| 最大切断力 | 45000 | |||||
| 横軸の最大力 | 18000 | |||||
| 作業部品の最大重量 | 10000 | |||||
| スピンドル | スピンドル穴の直径 | 130 | ||||
| スピンドルのコナー | メトリック140 | |||||
| 前向きの回転番号 | 21種類 | |||||
| バックターニング番号 | 12種類 | |||||
| スピンドル速度 | 前へ | 3.15-315 | ||||
| バック | 3.5-291 | |||||
| フード・ムーブメント | 回転毎のフード数 | (長さ/横) 56/56 | ||||
| フード回転あたり | ロングウディナル | 0.1-12(0.004"-0.473" | ||||
| トランバース | 0.05-6 ((0.002-"0.236") | |||||
| 上部の道具柱 | 0.025-3(0.001-"0.118") | |||||
| メトリックスレッドの番号と範囲 | 44種:1~120種 | |||||
| 番号とインチ糸の範囲 | 31種類: 28/4 | |||||
| モジュール糸の番号と範囲 | 45種類:0.5-60 | |||||
| 直径糸の番号と範囲 | 38種:1/2-56 | |||||
| ツールポスト | ツールの棒の大きさ | 45×45 | ||||
| ツールの柱の振動範囲 | ±90o | |||||
| 横スライドの最大移動距離 | 650 | |||||
| 上部スライドの最大移動距離 | 300 | |||||
| 道具の速さ | 縦軸:3740 横軸:1870 上のスライド:935 | |||||
| 尾根 | 尾根の羽 | 220 | ||||
| 尾根羽の移動 | 300 | |||||
| 尾根の羽根の角穴 | モールス文字6# | |||||
| ほか | メインモーター電源 | 22 | ||||
| ツール・ポスト・ラピッド・ムーブモーターの動力 | 1.5 | |||||
| 冷却ポンプの電源 | 0.15 | |||||
| 総体 | 長さ | 6020/7020/8020/9020/11020/13020/15020/17020/19020/21020 | ||||
| 幅 | 1995 | |||||
| 高さ | 2175 | 2325 | 2525 | 2725 | ||
標準装備:
4つのマウスチャック,安定した休息,フォロー休息,死体センター,オイル銃,冷却剤システム,作業灯,一般ツール,基礎ボルト,操作マニュアル (英語版)
選択用アクセサリー:
2/3軸のDRO,Taper回転付属,磨き付属
主な構造物:

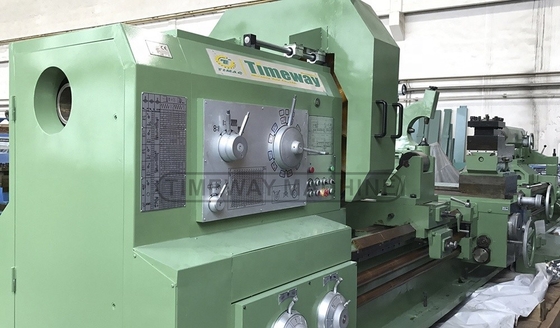

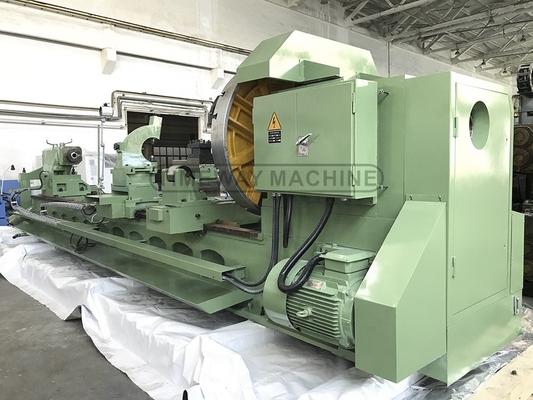

| ヘッドストック&チャック
⇒ 重量回転機は33速で3.15~315回転/分の幅広く回転する. ⇒ 重作業回路は,4つの口腔の重回路チャックで装備され,強いクランプ力があります. |

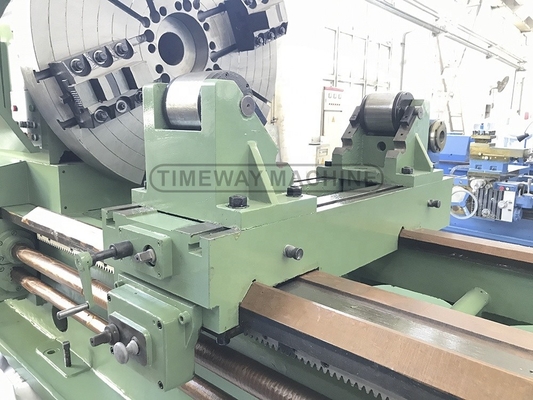

| オープン型 安定休息 ⇒ ローラーサポート (オープンタイプ安定休止) は標準構成です.より大きなパーツを切るのを確認してください. ⇒ ローラーサポートは,ギアとラックを通って金属回路のレールに右と左を移動し,労働の強度を削減します. |
| 密閉型 安定休憩 ⇒ 安定した休息は3点の支柱構造を採用し,位置付け精度は高くなります. |

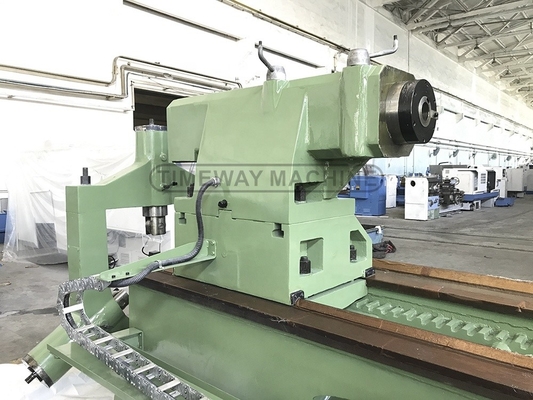

| モーター付き尾 ⇒横回 lathesは,モーター化された尾筋を装備し,移動はシンプルで簡単です. ⇒ 尾根の袖は,粗い餌と細い餌の両方を食べることができます. |

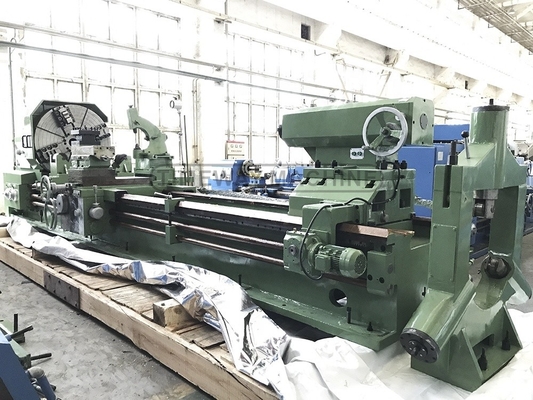

塗料 噴霧 梱包
顧客は,RALの色に従って塗装のための金属ターンの色を選択することができます. すべてのターンは安全輸送のために真空包装と木製ケースで梱包されています.
Q: その通りなぜタイムウェイマシンを選んだのか?
A: その通り1 競争力のある価格で高品質
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q: その通り機械のQCや安全基準はありますか?
A: その通りはい,我々は非常に厳格な品質管理部門を確立しました 良い品質を保証するために.
Q: その通りMOQは何ですか?
A: その通り1セット (低コストの機械は1セット以上)
Q: その通り支払い条件はどうだ?
A: その通り(1) T/Tで30%の先払いと70%の残金で出荷前に支払わなければなりません.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: その通り保証はどうだ?
A: その通り保証期間は配達から1年です. 期間を超えても,私たちはマシンに生涯サービスを提供します.
