詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 5000 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 6000 (選択: 8000) | ベッドの幅 (mm): | 755のmm |
| スピンドルモーターの電源 (kW): | 30 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 570のmm |
| 移動 (Z軸): | 5000のmm | 定位精度 (mm): | ±0015 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±001 | サイズ (L*W*H): | 8300×2530×2150mm |
| 電圧: | 必要 と し て | CNC制御システム: | FANUC または SIEMENS |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 14800 |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械の種類: | 横軸のCNC回転機 |
| 床鋳鉄: | HT300 鉄 | ガイドウェイの硬さ: | HRC52 |
| ガイドウェイ構造: | Vフラット型 | X/Z軸のスクリュー: | 精密ボールスクリュー |
| 紡錘の速度範囲: | 5〜320r/min | スピンドル速度ステップ: | 水力 4シフト,シフトでステップレス |
| 作業精度: | IT6 | 荒さ: | Ra1.6um |
| 最高の工作物の長さ: | 5000mm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 130 | Toolpostのブランド: | ヤクシン |
| 適用される産業: | 機械修理店 | 展示室の場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,ウズベキスタン,オーストラリア |
| 基本構成要素: | ローヤリング,モーター,ポンプ,ギア,PLC,圧力容器,その他,ギアボックス,CNCシステム | 最大回転長さ (mm): | 4800 |
| 販売形態: | 熱い製品 2021年 | 年間: | 2021 |
| 最大 スピンドル速さ (rp.m): | 320回転/m | 港: | 中国の港 |
製品の説明
製品説明
仕様 | ユニット | AK-1000B | AK-1250B | AK-1600B | ||
マックス ベッドに振り向いて | mm | 1000 | 1250 | 1640 | ||
マックス... 横滑り | mm | 630 | 880 | 1250 | ||
センター間の距離 | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||
最大回転長さ | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||
ベッド幅 | mm | 755 | 755 | 755 | ||
負荷能力 | 体重 | 6000 (選択: 8000) | 6000 (選択: 8000) | 6000 (選択: 8000) | ||
スピンドル鼻 | mm | A2-15 | A2-15 | A2-15 | ||
スピンドルの穴 | mm | 130 | 130 | 130 | ||
スピンドル・コーナー | - | メトリック 140 | メトリック 140 | メトリック 140 | ||
スピンドル速度 (水力 4ステップ,ステップレス) | rpm | 5-320 | 5-320 | 5-320 | ||
中央の高さ | mm | 500 | 625 | 820 | ||
チャックサイズ (4-マウ) | mm | 1000 | 1000 | 1000 | ||
X/Z 軸 マイナスト フィードユニット | mm | 00.001/0001 | 00.001/0001 | 00.001/0001 | ||
X/Z 軸の高速供給速度 | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | ||
横断移動 (X) | mm | 570 | 570 | 630 | ||
ツールの柱の種類 | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | ||
ツール交換時間 | s | 2.6 | 2.6 | 2.6 | ||
塔の位置位置確認の精度 | mm | 0.01 | 0.01 | 0.01 | ||
ツールセクションのサイズ | mm | 40×40 | 40×40 | 40×40 | ||
尾根の羽の直径 | mm | 160 | 160 | 160 | ||
テイルストック 羽の移動 | mm | 300 | 300 | 300 | ||
尾根の羽の角 | - | MT6 | MT6 | MT6 | ||
CNCシステム | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | ||
作業精度 | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | ||
表面の荒さ | μm | ラ16 | ラ16 | ラ16 | ||
メインモーター電源 | kw | 30 | 30 | 30 | ||
機械の重量 | 体重 | 9800/10200/10600/11800/13000/14800/16600/20600/24600/28600/- | ||||
機械の長さ | mm | 4300/4800/5300/6300/7300/8300/9300/11300/13300/15300/- | ||||
機械の幅 | mm | 2530 | 2530 | 2780 | ||
機械の高さ | mm | 2150 | 2150 | 2600 | ||
√ FANUC/GSK/SIEMENS CNCシステム √ 4つのマウスのチャック √ 4ステーションの電動工具台 √ 作業ランプ √ 冷却システム √ 半閉ざされたガード √ マニュアルパルス発電機 (MPG) √ 死んだ中心部 √ オイルガン √ パイロットランプ √自動潤滑ポンプ √ 手動で動かす尾根 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | 電動移動尾根 _ 安定した休息 _ 休憩をフォローする _ 6 ステーション ツールのポスト リアルセンター エアコン _ チップコンベア _ 全警備 |
機械の詳細

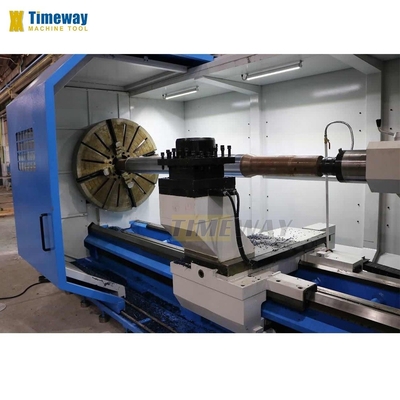

チャック:
- 標準的な4つの口腔独立チャックで 特殊な形状の部品を固定します
4ステーションの電動塔:
- 有名なブランドの電動砲塔を採用します 高精度な位置付けです
CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど
テイルストック
手動動尾根は標準で 電気動尾根はオプションです
CE規格の電気キャビネット:
明確で整然とした電気配置
CE標準の電気部品を採用する.
自動潤滑ポンプ:
機械の使用寿命を延長するために,それぞれのガイドレールを自動的に間隔的に潤滑します.
4つの駅の垂直塔:
スタンダード
6つのステーションの垂直塔:
選択可能
6ステーションの水平塔:
選択可能
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品:
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザー干渉計
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
