* 壁が2つある柱の構造により,高い硬い支えが提供されます.対重量バランスを採用し,機械を安定して動かせ,ボールスクリューの負荷を軽減します.長い間精度を維持する. *高硬さ直角ガイドウェイは垂直運動で設計され,低摩擦係数を得るためにターサイトBベルトでコーティングされています.
* 縦と横のFlat-V型ガイドウェイを採用して,良いガイド品質を設定し,精密なスクレイピングを手作業で安定した作業精度を維持します.
* 独立して大容量で統合された水力発電所,空気冷却と圧縮装置を装備し,熱と振動を隔離し,精密磨きのための優れた電力を供給します.
*横軸と垂直運動はACサーボモーターで動き,電子ハンド
高精度で操作が簡単になるため,従来の機械式ハンドホイールではなく,*ホイールヘッドスピンドルは,高硬さ (輸出のための高精度ボールベアリング) を有する水静止ベアリングを使用します.重作業に適した18.5kWモーターと共に電力を供給することができる. スピンドル回転は,磨きなしで硬さオイル層によって支えられています.高精度と長寿を保証する.

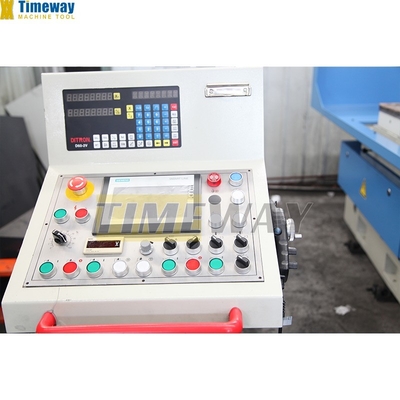

*シメンス7インチLCD-TFT彩色のタッチスクリーンを採用します
操作を操作者にとって非常に単純で便利にするための指定です.
* 機械床の設計は良好で,重量切削を保証する高級鋳鉄です.
* 強化肋骨は,後ろのスライドベース内側に設定され,スピンドルの大きな安定性サポートを保証します.
機械にとって非常に重要なものです.それは本当に,よく設計された下での詳細です,そして私たちの究極の目標は,高い硬さと高い精度をバランスすることです.
* 機械床と後部スライドベッドは,効率的な作業のための超強いベースを提供するために,一つのパーツに組み合わさっています.
|
詳細情報 |
|||
| CNCでもなくとも: | 普通の | 条件: | 新しい |
|---|---|---|---|
| 磨き長さ (mm): | 1600 | 表面の粗さ（μm）: | 0 μm |
| テーブルのサイズ（mm）: | 810*1600mm | テーブル移動 (X) (mm): | 810 |
| テーブル移動 (Y) (mm): | 1600 | サイズ (L*W*H): | 5300*450*2500mm |
| 体重 (kg): | 10500 | パワー (kW): | 18.5 |
| 保証: | 1 年 | 主要 な 売り物: | 操作 が 簡単 |
| 展示室の場所: | 韓国,ロシア,コロンビア,ブラジル | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター,ベアリング,エンジン,ギア,PLC |
| 適用される産業: | 製造工場,印刷店,機械修理店 | 製品名: | 表面研磨機 研磨機 |

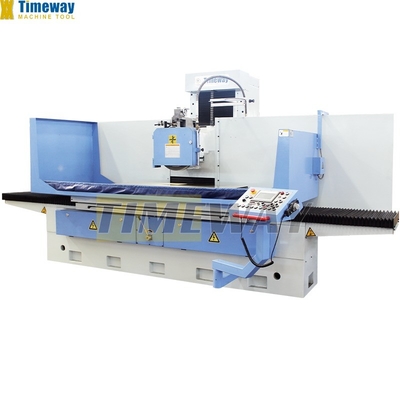

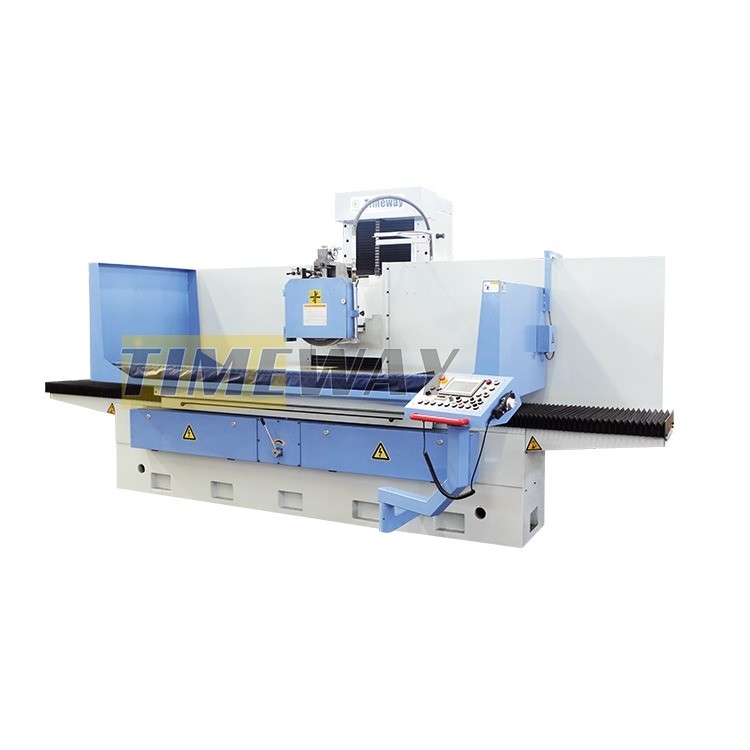

| 機械の種類: | 表面磨き機 | モデル: | SG-81160FR |
| マックス 磨き長さ: | 1600mm | テーブルサイズ: | 810*1600mm |
| スピンドル速度: | 960/1150rpm | 色: | 切断された |
| 販売後サービス: | 1 年 | 磨き車: | 500*75*305mm |
| 機械の重量: | 10500KG | ||
製品の説明
製品説明
特徴:
仕様
仕様 | ユニット | SG-81160FR | SG-81220FR | SG-81300FR |
テーブルサイズ | mm | 810×1600 | 810×2200 | 810×3000 |
磨き場 | mm | 810×1600 | 810×2200 | 810×3000 |
磨き高さ | mm | 670 ((830/1000) | 670 ((830/1000) | 670 ((830/1000) |

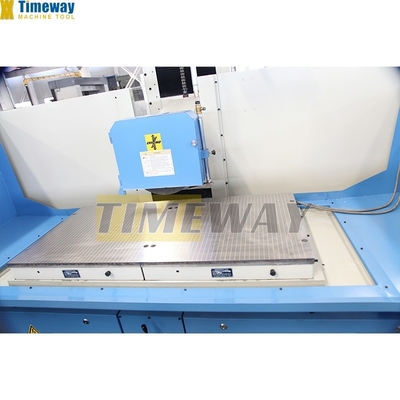

電気磁気チャックサイズ (pcs) | mm | 800×800×2 | 800×1000×2 | 800×1000×3 |
負荷容量 (チャックを含む) | 体重 | 2000 | 2400 | 3500 |
テーブルに沿った給餌速度 | m/min | 5 から 25 | 5 から 25 | 5 から 25 |
列横断断食量 | mm/str | 1〜30 | 1〜30 | 1〜30 |
コラム横断連続供給速度 | mm/min | 50〜2000 | 50〜2000 | 50〜2000 |
コラムクロスフィード率 (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
ホイールヘッドの垂直間歇的な供給速度 | mm/str | 0.005-0 だった05 | 0.005-0 だった05 | 0.005-0 だった05 |
輪頭垂直連続供給速度 | mm/min | 50〜2000 | 50〜2000 | 50〜2000 |
輪頭垂直供給率 (MPG) | mm/g | 0.005 | 0.005 | 0.005 |
スピンドル速さ (50/60HZ) | rpm | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) | 960/1150 (OP: 1450) |
研ぎ輪の大きさ | mm | Φ500x75xΦ203 | Φ500x75xΦ203 | Φ500x75xΦ203 |
メインモーター電源 | kw | 18.5 | 18.5 | 18.5 |
液圧モーターの動力 | kw | 5.5 | 7.5 | 7.5 |
Y/Z軸のサーボモーターの動力 | kw | 3 | 3 | 3 |
総力 | kw | 32 | 34 | 34 |
機械の寸法 (LxWxH) | mm | 4800×4000×2600 | 6000x4000x2600 | 8200×4000×2600 |
機械の重量 | 体重 | 10500 | 12500 | 14000 |
アクセサリー
- PLC+SMART自動 磨き制御器 - 冷却液タンク - 作業ランプ - バランスボード - ホイールフレンズと抽出機 - 輪のドレッサースタンド - Y/Z軸電動車輪 (MPG) - 操作説明書 (英語版) - 防犯を押して - 標準的な磨き車 - 滑りくねとボルト - 道具と道具箱 - 操作説明書 (英語版) | - バランススタンド - 磁気分離器 - 紙フィルター - オイルタンクガード - 電磁チャック - 内蔵磁気チャックコントローラ - 平行輪のドレッサー- 2軸デジタル読み取り - エクストラホイールフレンズ |
詳細な画像
梱包 と 輸送
これらの写真は,ご参考に私たちの包装図です.ご受け取る商品の整合性を確保するために,私たちはそれらを緊密に包装し,木箱にします.
顧客からのフィードバック
この写真は顧客からの好意的なフィードバックです. 写真は何も意味することはありませんが,私たちは機械の品質にこだわっています. 繰り返し顧客が増えるでしょう.
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
