G-200HとUG-200Hの円筒式磨削機は,直径200mmまでの外面磨削作業に適しています.UG-200Hは,アプリケーション範囲を大幅に増加させるための内部磨き装置を完備していますこのモデルは,機械製造,道具と模具の形付け,小量生産において最も一般的に使用されます.
|
詳細情報 |
|||
| 磨き直径 (外側) (mm): | 200 | 磨き直径 (内側) (mm): | 100 |
|---|---|---|---|
| 磨き長さ (mm): | 500 | 最大 作業部品の長さ (mm): | 800 |
| 最高。工作物（kg）の重量: | 50 | 中心の高さ（mm）: | 135 |
| 車輪のサイズ（mm）: | 400*50*203 | 輪速 (rpm): | 16000 |
| 表面の粗さ（μm）: | 0.63 | サイズ (L*W*H): | 2500*1600*1500 |
| 体重 (kg): | 2500 | パワー (kW): | 5.625 |
| 主要 な 売り物: | 長寿命 | 保証: | 1 年 |
| 展示室の場所: | オーストラリア,南アフリカ,マレーシア,キルギスタン,コロンビア,タジキスタン,ペルー,ウクライナ,アルジェリア,チリ | 適用される産業: | 製造工場,建設工事,小売業,印刷業 |
| 販売形態: | 新しい製品2023 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター,ベアリング,ギアボックス,エンジン,ギア | 条件: | 新しい |
| CNCでもなくとも: | 普通の | 製品名: | シリンダー磨き機 |
| 機械の種類: | 円筒状のグリッド機 | モデル: | UG-200H |
| 最高。旅行: | 25~380回転/分 | 色: | カスタマイズされた任意 |
| 最大地長 (O.D): | 8-200mm | Workheadの紡錘の速度: | 25~380回転/分 |
| 中央の高さ: | 135mm | 負荷能力: | 50kg |
| 機械の重量: | 2500kg | ||
製品の説明
製品説明
特徴:
仕様
仕様 | ユニット | G-200H | UG-200H |
地面 (O.D) | mm | 8~200 | 8〜200 |
地面 (I.D.) | mm | - | 13〜100 |
中央の高さ | mm | 135 | 135 |
作業頭 スピンドル速度 | rpm | 25~380 | 25~380 |
最大テーブル移動 | mm | 650 (950) | 650 (950) |
テーブル用水力供給速度 | m/min | 0.1~4 | 0.1~4 |
負荷能力 | 体重 | 50 | 50 |
磨き距離 (O.D/I.D) | mm | 500/- (800/-) | 500/125 (800/125) |
テーブルの回転角度 | ° | -5~+9° (-3~+7°) | -5~+9° (-3~+7°) |
磨き車の一端の最大速度 | m/s | 38 | 38 |
外輪の大きさ | mm | マックス: Ф400x50xФ203; ミンス: Ф280x50xФ203 | マックス: Ф400x50xФ203; ミンス: Ф280x50xФ203 |
内部研磨 スピンドル速度 | rpm | - | 16000 |
作業頭と尾根センター | - | MT4 | MT4 |
機械の電源 | kw | 5.625 | 5.625 |
丸さ (O.D/I.D) | ええと | 1.5 | 1.5/25 |
荒さ (O.D/I.D) | ええと | ラ032 | Ra0.32/Ra063 |
縦断面の横切りの均一性 (OD/ID) | ええと | 5 | 5/8 |
機械の寸法 (LxWxH) | mm | 2500 (3000) x1600x1500 | 2500 (3000) x1600x1500 |
機械の重量 | 体重 | 2500 (3000) | 2500 (3000) |
アクセサリー
■磨き車 ■ 磨き車フレンズ 3つのマハチャック (UG) · 運転犬 ·内部研磨用の床頭 (UG) 磨き機 輪のバランスアバン, ■ オープン型 安定休憩 ■死体センター 周波数インバーター ●冷却液システム ■ 作業ランプ ●平坦化クイーン ■操作説明書 (英語版) | · 輪のバランススタンド 半径ドレス · 閉ざされたタイプの中央休憩 · デジタル読み取り 紙フィルター · 磁気分離器 |
詳細な画像

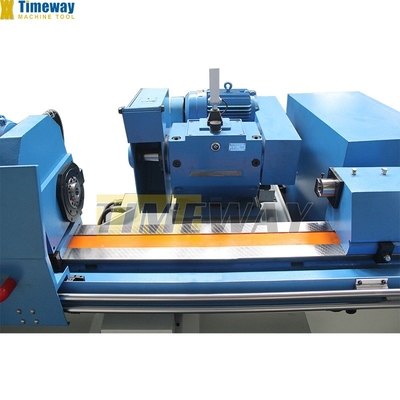

高精度ベアリングをセグメント化し,調節可能で保守費が低い磨削スフィンダ.磨削スフィンダは油浴潤滑液と冷却液 (N2オイル) を採用する.
作業頭スピンドル速度は無限変動し,周波数モーターとインターバーを駆動し,加工過程で簡単に調整および最適化することができます.
作業頭スピンドル速度は無限変動し,周波数モーターとインターバーを駆動し,加工過程で簡単に調整および最適化することができます.

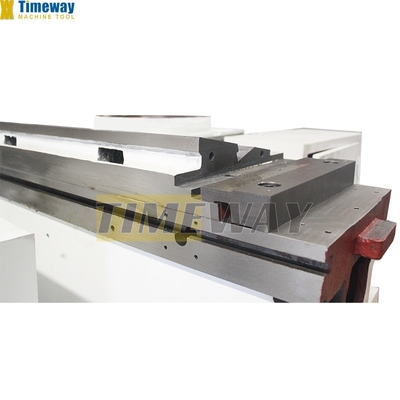

テーブルは,円筒を磨くために特定の角度で回転することができます.
スタンダードヘッドストックはハンドルによる手動操作または脚ペダルによる水力制御,時にはヘッドストックの端にあるハンドホイールで調整可能なクランプ力によって操作できます.
回転部品のための外部の磨き
研磨頭は内側から外側への研磨を 180° 回転させることができる.
集中操作パネルと合理的に分散された行動
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
梱包 と 輸送
これらの写真は,ご参考に私たちの包装図です.ご受け取る商品の整合性を確保するために,私たちはそれらを緊密に包装し,木箱にします.
会社ビデオ
顧客からのフィードバック
この写真は顧客からの好意的なフィードバックです. 写真は何も意味することはありませんが,私たちは機械の品質にこだわっています. 繰り返し顧客が増えるでしょう.
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介

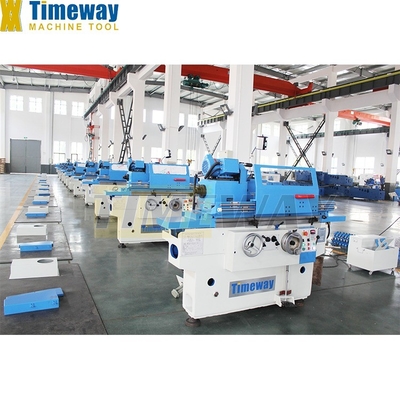

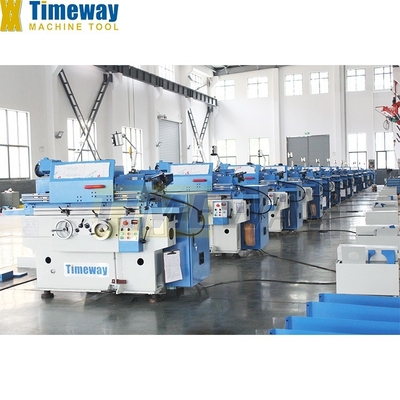

工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
