詳細情報 |
|||
| 磨き直径 (外側) (mm): | 800 | 磨き長さ (mm): | 4000 |
|---|---|---|---|
| 最高。工作物（kg）の重量: | 3000 | 中心の高さ（mm）: | 500 |
| 車輪のサイズ（mm）: | 900 | 輪速 (rpm): | 3500 |
| 丸さ (mm): | 3 | 円筒状 (mm): | 12 |
| 表面の粗さ（μm）: | 0.32 | 年間: | 2022 |
| 電圧: | 220 V/380 V | サイズ (L*W*H): | 1100×240×230mm |
| 体重 (kg): | 2300 | パワー (kW): | 22 |
| 主要 な 売り物: | 高精度 | 保証: | 1 年 |
| 展示室の場所: | インド,インドネシア,UAE,ドイツ,メキシコ,フランス,オーストラリア,モロッコ,南アフリカ,スペイン,エジプト,韓国,ロシア,マレーシア,米国,ウズベキスタン,フィリピン,ペルー,ウクライナ,ブラ | 適用される産業: | 製造業,エネルギー・鉱業,建設業 |
| 販売形態: | 熱い製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター,その他 | 条件: | 新しい |
| CNCでもなくとも: | 普通の | 中心間の間隔: | 4000mm |
| 地面 (O.D): | 50～800mm | 磨き距離 (O.D): | 4000mm |
| 作業頭 スピンドルの角型: | メトリック 80 | Workheadの紡錘の速度: | 5~50rpm (ステップレス) |
| 外部の研ぎ輪の大きさ: | 900×75×305mm | 磨き車の一端の最大速度: | 35m/s |
| テイルストック・ペイル・トーパー: | メトリック 80 | テイルストック クイール 旅行: | 70mm |
| 作業頭エンジンのパワー: | 15KW | ||
製品の説明
製品説明

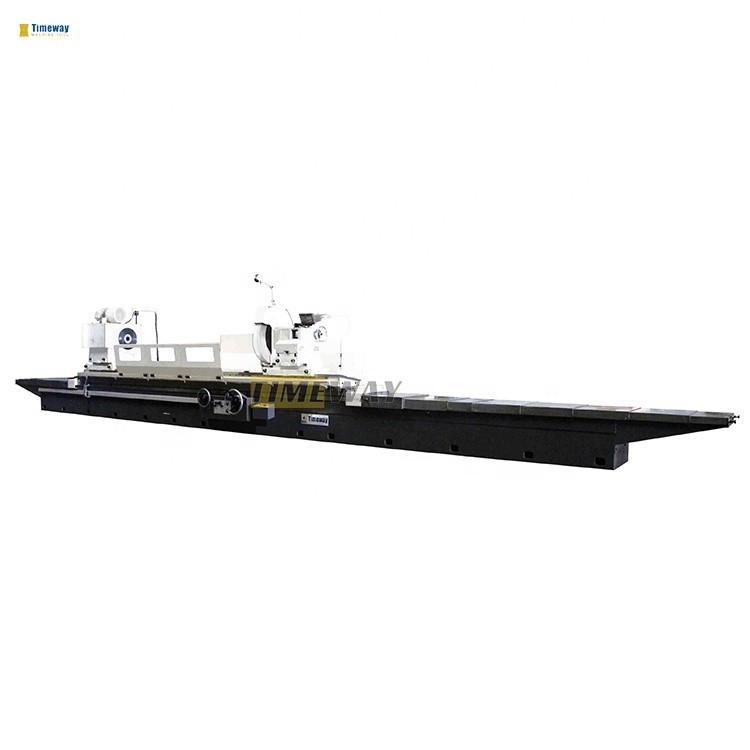

* G-630/G-800円筒式磨機は,円筒と円筒の外面を磨くのに適しています.UG-630ユニバーサルシリンダ式磨機は,シリンダーとコーナーの外側と内側の表面を磨くのに適しています.
* 作業台の長長移動は,水力またはハンドホイールによって駆動されます.作業台は,特定の程度に回転することができ,研磨型に適しています.
* ホールヘッド・クロス・フィードは,自動定期的なフィードと急速なフィードを実現する水力によって駆動されます.また,ハンドホイールを通じて粗いおよび細いフィードもできます.
* 作業台とホイールヘッドガイドウェイは水静止潤滑を採用し,低速で動きがスムーズです.
* スピンドルは高硬度な水力静止および水力動力軸承によって支えられ,スピンドルは高い回転精度と完璧な硬さを持っています.
* 作業頭は,インバーターモーターを採用し,ステップレス速度調整を実現します.
* UG-630では,作業頭のスピンドルは蓋ベアリング構造を採用します.前ベアリングのクリアランスは,磨き用センターまたはチャックに適するように調整できます.
* UG-630では,作業頭が反時計方向90°内の任意の位置に回転することができ,コンイムの内側または外側表面を磨くのに適しています.
* UG-630のシリンダ式研磨機には内部研磨装置があり,内部研磨スピンドルは精密なロールベアリングによって支えられています.
* 作業頭スピンドル,ホイールヘッドスピンドル,内部磨削スピンドル,冷却ポンプ,水力動力および水立油ポンプは,別々のモーターによって駆動されます.
* 機械の各移動部品は,電気,水力,機械の インターロック構造を持っています 機械は,快適な外観で,よく設計されていますすべての制御レバーは,操作を簡単にするパネルに集中しています.
*車輪のドレッサーは,作業台の表面または尾根の上に組み立てることができます.
仕様 | ユニット | G-630 | UG-630 | G-800 |
センター間の距離 | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 2000/3000/4000/5000 |
中央の高さ | mm | 370 | 370 | 500 |
地面 (O.D) | mm | 30〜630 | 30〜630 | 50から800 |
地面 (I.D.) | mm | - | 30〜250 | - |
磨き距離 (O.D) | mm | 2000/3000/4000/5000 | 2000/3000/4000/5000 | 2000/3000/4000/5000 |
磨き距離 (I.D) | mm | - | 320 | - |
負荷能力 | 体重 | 3000 | 3000 | 3000 |
作業頭回転角 | ° | - | 90° | - |
作業頭 スピンドルの角型 | - | メトリック 80 | メトリック 80 | メトリック 80 |
作業頭 スピンドル速度 | rpm | 6〜60 (ステップなし) | 14から140 (ステップなし) | 5〜50 (ステップなし) |
手輪のホイールヘッドフード/回 (粗末/細) | mm/rev | 4/05 | 4/05 | 4/05 |
手輪のホイールヘッドフード (グラフ) (粗末/細) | mm/g | 0.02/00025 | 0.02/00025 | 0.02/00025 |
外部の研ぎ輪の大きさ | mm | 750×75 x305 | 600×75 x305 | 900×75 x305 |
磨き車の一端の最大速度 | m/s | 35 | 35/17. その通りだ5 | 35 |
内部研磨 スピンドル速度 | rpm | - | 10000 | - |
内部研ぎ輪の大きさ | mm | - | 175×32×32 | - |
手輪の食卓給出回転あたり | mm | 5 | 5 | 5 |
テーブル回転角 (CW) | ° | 2°/1°/1°/1° | 2°/1°/1°/1° | 1°/1°/1° |
テーブル回転角 (CCW) | ° | 4°/3°/2°/1.5° | 4°/3°/2.5°/1.5° | 3°/2°/1.5° |
テーブルに沿った給餌速度 | m/min | 0.1-25 | 0.1-25 | 0.1-25 |
尾根の羽の角 | - | メトリック 80 | メトリック 80 | メトリック 80 |
テイルストック 羽の移動 | mm | 70 | 70 | 70 |
外部の磨きモーター | kw | 22 | 7/11 (日) | 22 |
内部磨きモーターの動力 | kw | - | 1.5 | - |
作業頭エンジンの動力 | kw | 15 | 15 | 15 |
総重量 | トン | 8/22/23/26 | 8/22/23/26 | 8/22/23/26 |
パッケージのサイズ (LxWxH) | cm | 720/876/1100/ 1270×240×226 | 720/876/1100/ 1270×240x226 | 720/876/1100/ 1270×240x226 |
■ブリッジプレートの測定 · 安定した休息を開く 輪のフレンズ 輪抜き機 · バランス付け船頭 · 磨き車 · 冷却液タンク · カービッドが中部を動かした · 運転犬 ・ ホール・ドレッサー (ダイヤモンド・ペンなし) ■ 作業ランプ · 均等化クイーン · 内部研磨装置 (UG) 3つのマウスのチャック (UG) 拡張軸 (UG) 内部研磨車 (UG) ■ ツールセット 操作説明書 (英語版) | · バランススタンド · 半径の輪のドレッサー · 安定した休息 · デジタル読み取り 紙フィルター · 磁気分離器 · 中央磨き装置 · 末輪のドレッサー |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
