高精度ベアリングをセグメント化し,調節可能で保守費が低い磨削スフィンダ.磨削スフィンダは油浴潤滑液と冷却液 (N2オイル) を採用する.
作業頭スピンドル速度は無限変動し,周波数モーターとインターバーを駆動し,加工過程で簡単に調整および最適化することができます.
|
詳細情報 |
|||
| 磨き直径 (外側) (mm): | 200 | 磨き長さ (mm): | 800 |
|---|---|---|---|
| 最大 作業部品の長さ (mm): | 850 | 最高。工作物（kg）の重量: | 50 |
| 中心の高さ（mm）: | 135 | 車輪のサイズ（mm）: | 400 |
| 輪速 (rpm): | 2130 | 丸さ (mm): | 1.5 |
| 表面の粗さ（μm）: | 0.32 | 年間: | 2022 |
| 電圧: | 顧客が要求するように | サイズ (L*W*H): | 3000×1600×1500mm |
| 体重 (kg): | 3000 | パワー (kW): | 10.825 |
| 主要 な 売り物: | 競争力のある価格 | 保証: | 1 年 |
| 展示室の場所: | インド,インドネシア,アラブ首長国連邦,ドイツ,メキシコ,フランス,オーストラリア,モロッコ,南アフリカ,エジプト,韓国,ロシア,マレーシア,トルコ,米国,ウズベキスタン,タイ,ペルー,イタリア,ウク | 適用される産業: | 製造業,エネルギー・鉱業,建設業 |
| 販売形態: | 新しい製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター、エンジン、他 | 条件: | 新しい |
| CNCでもなくとも: | CNC | 研磨の直径: | 8-200mm |
| ヘッドストックセンター: | MT4 | テイルストックセンター: | MT4 |
| 磨き車 の サイズ: | 400×50×203 | X軸の最小給餌装置: | 0.001mm |
| Z軸の最小給餌ユニット: | 0.001mm | 縦動力サーボモーター: | 1.6kw |
| クロスサーボモーターの電源: | 1.6kw | タイプ: | CNC |
| 負荷能力: | 50kg | ||
製品の説明
製品説明

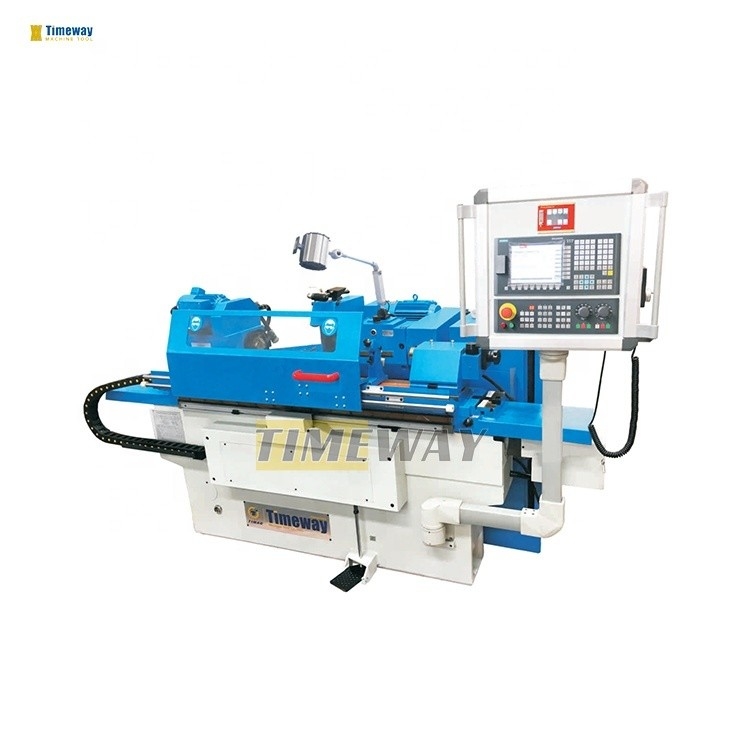

*CNCシリンダ式磨機は,高性能/価格比でシリンダ式部品の磨きを批量生産するのに適しています.
*機械規格はドイツのSIEMENS CNCシステムを採用し,実行システムはCNCサーボドライバとサーボモーターによって駆動されます.縦移動 (Z) とホイールヘッド横移動 (X) は,高いフィード精度で,ボールスクリュートランスミッションを駆動するサーボモーターによって実現されます..
*機械規格はドイツのSIEMENS CNCシステムを採用し,実行システムはCNCサーボドライバとサーボモーターによって駆動されます.縦移動 (Z) とホイールヘッド横移動 (X) は,高いフィード精度で,ボールスクリュートランスミッションを駆動するサーボモーターによって実現されます..
*シンプルで簡単なSIEMENS CNCシステムプログラミングと人間機械インターフェースで,他のCNCシステムと構成されたオンライン自動計測器を備えており,顧客の選択です.
*シンプルで操作が簡単で,簡単なトレーニングの後,それは簡単に操作することができます. 縦磨またはCNC制御パネルによってプンジ磨のパラメータを設定することによって,異なるワークピースの自動磨きが実現される.
* この機械は,テーブルを自動移動させ,作業部品の複数のステップを自動的に磨くことができます.多ステップは,長長磨きと磨き配列と磨きプロセスパラメータに切断するために任意に配置することができます.
* 自動で車輪の装飾と補償の機能を持つCNC制御システム
*ホイールヘッドスピンドルは3つのブッシング水力動力軸承によって支えられ,高精度水力動力静力軸承も利用者に提供されています.
*機械の移動部品のスムージングのタイミング プログラム設計に従って. すべての移動部品の自動スムージング. テイルストックは2つの方法があります:水力および手動.
* 作業頭スピンドル 変速周波数モーターと周波数インバーターによって駆動され,CNCシステムのMコードとSコードでステップレス速度をプログラムします.
* 作業頭スピンドル 変速周波数モーターと周波数インバーターによって駆動され,CNCシステムのMコードとSコードでステップレス速度をプログラムします.
* ホイールヘッド 180° 回転 外側磨きと内側磨きを切り替える 完全閉ざされたガードオプション
仕様 | ユニット | GK-200H | UGK-200H |
地面 (O.D) | mm | 8〜200 | 8〜200 |
磨き距離 (O.D) | mm | 500/800 | 500/800 |
中央の高さ | mm | 135 | 135 |
センター間の距離 | mm | 550/850 | 550/850 |
ヘッドストックセンター | - | MT4 | MT4 |
テイルストックセンター | - | MT4 | MT4 |
負荷能力 | 体重 | 50 | 50 |
研ぎ輪の大きさ | mm | F400×50×F203 | F400×50×F203 |
磨き車の一端の最大速度 | m/s | 38 (水力動力-静水 45m/s) | 38 (水力動力-静水 45m/s) |
磨きスピンドル速度 | rpm | 2130 | 2130 |
内部研磨 スピンドル速度 | rpm | - | 16000 |
地面 (I.D.) | mm | - | 13〜100 |
X軸 マイナフードユニット | mm | 0.001 | 0.001 |
Z 軸 マイナスト フィードユニット | mm | 0.001 | 0.001 |
総力 | kw | 10.825 | 10.825 |
縦動力サーボモーター | kw | 1.6 (6N.m) | 1.6 (6N.m) |
クロスサーボモーターの電源 | kw | 1.6 (6N.m) | 1.6 (6N.m) |
丸さ | ええと | 1.5 | 1.5 |
荒さ | ええと | ラ032 | ラ032 |
縦断面の直径の均一性 | ええと | 5 | 5 |
■磨き車 ■ 磨き車フレンズ 3つのマハチャック (UG) · 運転犬 ·内部研磨用の床頭 (UG) 磨き機 輪のバランスアバン, ■ オープン型 安定休憩 ■死体センター 周波数インバーター ●冷却液システム ■ 作業ランプ ●平坦化クイーン ■操作説明書 (英語版) | · 輪のバランススタンド 半径ドレス · 閉ざされたタイプの中央休憩 · デジタル読み取り 紙フィルター · 磁気分離器 |
テーブルは,円筒を磨くために特定の角度で回転することができます.
スタンダードヘッドストックはハンドルによる手動操作または脚ペダルによる水力制御,時にはヘッドストックの端にあるハンドホイールで調整可能なクランプ力によって操作できます.
回転部品のための外部の磨き
研磨頭は内側から外側への研磨を 180° 回転させることができる.

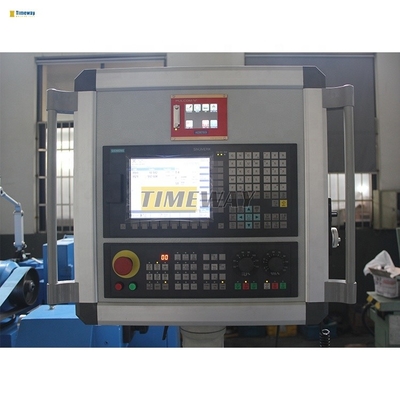

シンプルで簡単なSIEMENS CNCシステムプログラミングと人間機械インターフェースで,他のCNCシステムと構成されたオンライン自動計測器を備えています.
