詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 横軸 |
| 体重 (T): | 12のT | テーブルサイズ (mm): | 800*800 |
| CNC制御システム: | GSK,FANUC,MITSUBISHI,KND,シメンス | 軸数: | 3 |
| テーブル移動 (X) (mm): | 1800 | テーブル移動 (Y) (mm): | 1400 |
| テーブル移動 (Z) (mm): | 900 | 定位精度 (mm): | ±0008 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0005 | スピンドル速度の範囲 (rpm): | 6000〜20000回転/m |
| スピンドルモーターの電源 (kW): | 15/18.5 | 最高。テーブルの負荷（kg）: | 2000kg |
| ツール交換の時間 (s): | 5 | ツールマガジン容量: | 40 |
| 主要 な 売り物: | 操作 が 簡単 | 保証: | 1 年 |
| 販売形態: | 熱い製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 製品名: | CNCマシニングセンター | 機械の種類: | 横軸の機械センター |
| CNCでもなくとも: | CNC システム | 販売後サービス: | 1 年 |
| 作業台のサイズ: | 800 800mm | 精度: | 高精度CNCフレーシングマシン |
| X軸旅行: | 1800mm | Ｙ軸旅行: | 1400mm |
| Z軸旅行: | 900mm | 機械の重量: | 12000kg |
| 展示室の場所: | カナダ,イギリス,イタリア,フランス,ドイツ,ロシア,スペイン,南アフリカ | 適用される産業: | 建材店、機械修理店、製造工場、建設工事、エネルギーおよび鉱業、その他 |
| 基本構成要素: | ほか | ||
製品の説明
製品説明
仕様

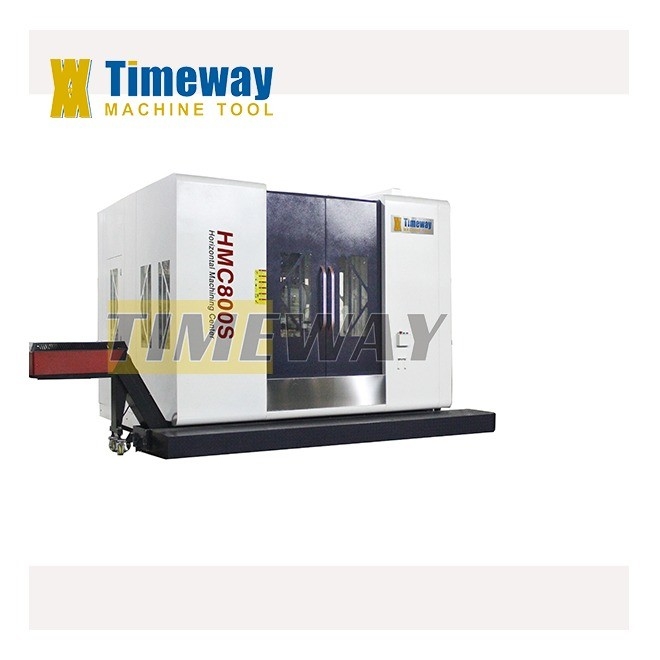

仕様 | HMC800S | HMC630S |
機械の構造 | クロスタイプ | クロスタイプ |
X軸移動 | 1800mm | 1000mm |
Y軸の移動 | 1400mm | 750mm |
Z軸移動 | 900mm | 600mm |
B軸のサーボモータートルク (FANUC) | 20 | 15 |
テーブルサイズ | 800×800mm | 630×630mm |
表のインデックス | 1°×360 | 1°×360 |
Tスロット (番号/幅/ピッチ) | 5-22-165 について | 5-18-122 |
テーブル回転速度 | 11.1rpm | 11.1rpm |
負荷能力 | 2000kg | 1200kg |
固定力 (35kg/cm)2) | 5000kg/m | 4000kg/m |
スピンドルの中心からテーブルまでの距離 | -305-1105ミリ | 50~800mm |
テーブルの中心部までの距離 | 250~1100mm | 50~650mm |
スピンドル・コーナー | BT2 | BT2 |
スピンドル速度 | 6000回転/分 | 6000回転/分 |
メインモーター電源 | 15/18.5kw | 6000kw |
X/Y/Z軸のサーボモーター (FANUC) | ビス30/ビス40/ビス40 | ビス22/ビス22/ビス22 |
X/Y/Z軸の切断給出速度 | 1〜8000mm/min | 1〜8000mm/min |
X/Y/Z軸の高速供給速度 | 24/12/18 m/min | 24/15/24 m/min |
X/Y/Z軸のレールタイプ | X/Z: 線形/Y: スライディング | X/Z: 線形/Y: スライディング |
X/Y/Z軸の位置付け精度 | ±0.008mm | ±0.008mm |
X/Y/Z軸の位置位置確認の精度 | ±0.005mm | ±0.005mm |
B軸の位置付け精度 | ±10" | ±10" |

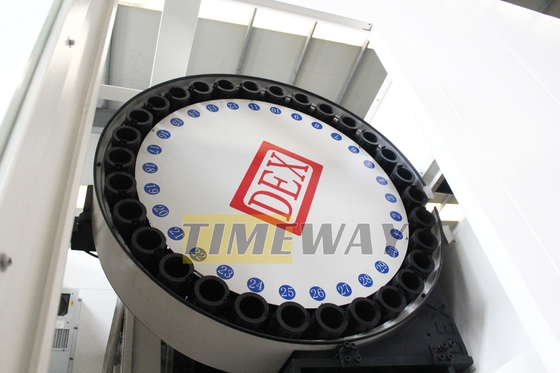

航空管制能力 (スタイル) | 40 (チェーン) ツール | 24 (ディスク) |
ツール交換時間 (ツールからツールへ) | 5秒 | 5秒 |
ツール最大重量 | 20kg | 18kg |
ツール直径最大 | Φ125/Φ230mm | Φ112/Φ200mm |
最大 ツール 長さ | 300mm | 300mm |
電源 | 50kva | 40kva |
空気圧が必要 | 8kg/cm2 | 8kg/cm2 |
機械の重量 | 12000kg | 8000kg |
総寸法 (LxWxH) | 6200×4800×3800mm | 4285×3120×3280mm |
主構成とアクセサリー:
1樹脂砂鋳造
2. X,Y,Zレイルは輸入線形ガイドウェイを採用し,Y軸はHMC630S,HMC800Sのための消化 - プラスチック滑りガイドレールペアを採用します.
3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します.
4ベルト駆動のスピンドル
5台湾製の気力シリンダー
6台湾のATC,ディスクタイプ,チェーンタイプはオプションで利用できます.
7引導螺旋用の輸入ベアリング
8. 輸入コップリング
9. ヘッドストックバランスシステムは,オプションとして窒素バランスシステムまたは水力バランスシステムを持っている;

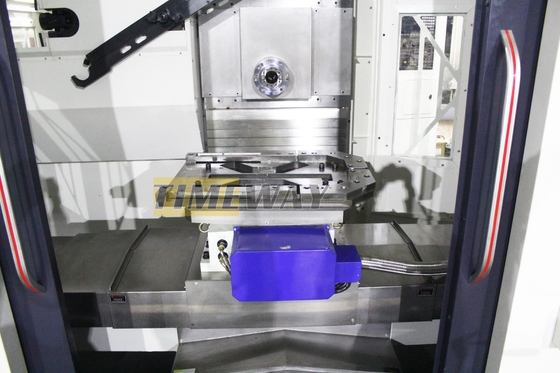

10NC回転作業台 (B軸)
11作業ランプ
12. パイロットランプ
13USBとLANインターフェイス
14手動パルス発電機 (MPG)
15集中自動潤滑システム
16冷却システム

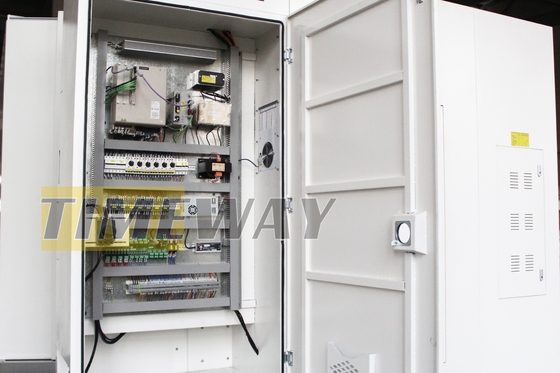

17電気キャビネットの交換器
18レベルリングブロックとボルト
19道具箱と道具

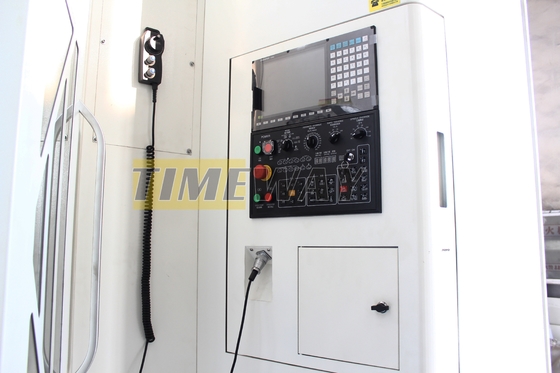

20CNCコントローラー:KND,GSK,HNC (中国),シメンス,ファヌック,
MITSUBISHI,FAGORなど
2. X,Y,Zレイルは輸入線形ガイドウェイを採用し,Y軸はHMC630S,HMC800Sのための消化 - プラスチック滑りガイドレールペアを採用します.
3X,Y,Zレイルは,ステンレス鋼の望遠鏡カバーを採用します.
4ベルト駆動のスピンドル
5台湾製の気力シリンダー
6台湾のATC,ディスクタイプ,チェーンタイプはオプションで利用できます.
7引導螺旋用の輸入ベアリング
8. 輸入コップリング
9. ヘッドストックバランスシステムは,オプションとして窒素バランスシステムまたは水力バランスシステムを持っている;
10NC回転作業台 (B軸)
11作業ランプ
12. パイロットランプ
13USBとLANインターフェイス
14手動パルス発電機 (MPG)
15集中自動潤滑システム
16冷却システム
17電気キャビネットの交換器
18レベルリングブロックとボルト
19道具箱と道具
20CNCコントローラー:KND,GSK,HNC (中国),シメンス,ファヌック,
MITSUBISHI,FAGORなど
選択式構成とアクセサリー:
1ZFまたはBF減速機
2円形冷却液ノズル
3. スピンドル通りの冷却液 (CTS)
4. スピンドルオイルクーラー
5電気キャビネットのためのエアコン (A/C);
6自動 ツールの長さを測定するシステム
7自動 工品の測定システム
8選択可能 スプリール型チップコンベヤーとチェーン型チップコンベヤー
2円形冷却液ノズル
3. スピンドル通りの冷却液 (CTS)
4. スピンドルオイルクーラー
5電気キャビネットのためのエアコン (A/C);
6自動 ツールの長さを測定するシステム
7自動 工品の測定システム
8選択可能 スプリール型チップコンベヤーとチェーン型チップコンベヤー
