詳細情報 |
|||
| 磨き直径 (外側) (mm): | 200 | 磨き直径 (内側) (mm): | 0 |
|---|---|---|---|
| 最高。工作物（kg）の重量: | 50 | 中心の高さ（mm）: | 270 |
| 車輪のサイズ（mm）: | 750×75×305 | 丸さ (mm): | 2 |
| 円筒状 (mm): | 5 | 表面の粗さ（μm）: | 2 |
| 年間: | 2022 | 電圧: | 220V,380V,400V |
| サイズ (L*W*H): | 583×225×210 | 体重 (kg): | 11000 |
| パワー (kW): | 4 | 主要 な 売り物: | 高精度 |
| 保証: | 1 年 | 展示室の場所: | インド,インドネシア,アラブ首長国連邦,メキシコ,フランス,オーストラリア,韓国,ロシア,カナダ,米国,ウズベキスタン,ペルー,ブラジル,イギリス,チリ,パキスタン |
| 適用される産業: | 製造業,エネルギー・鉱業,建設業 | 販売形態: | 熱い製品 2019 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター、ギアボックス、エンジン、その他 |
| 条件: | 新しい | CNCでもなくとも: | CNC |
| 中心間の間隔: | 500/750 | 中央の高さ: | 135 |
| 作業頭 スピンドルの角型: | MT4 | 作業頭 スピンドル速度 (ステップレス): | 25~260r/min |
| 輪の最大寸法 (O.DxWxI.D): | 400×50×203 | 輪の周辺速度: | 35m/s |
| ミニセット単位: | 0.0001mm | テイルストック・ペイル・トーパー: | MT4 |

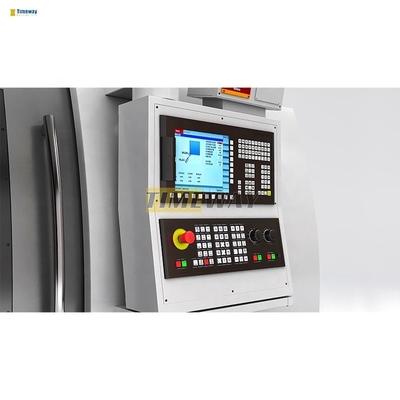

| テイルストック クイール 旅行: | 30mm | CNCシステム: | HNC-808DG,SIMENS 808D,FANUC 0i-TF |

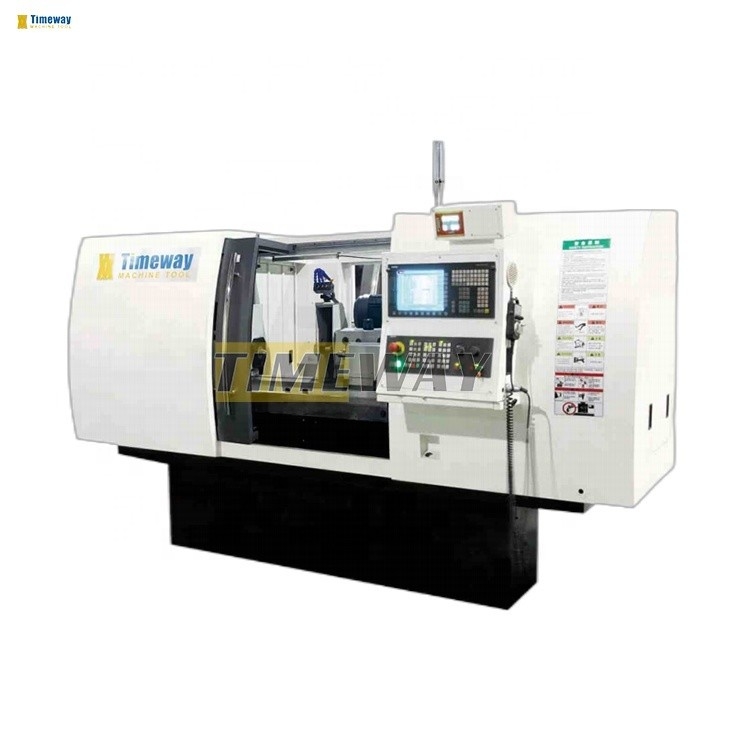

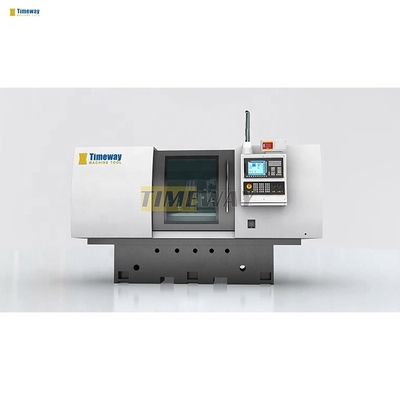

製品の説明
製品説明
特徴:

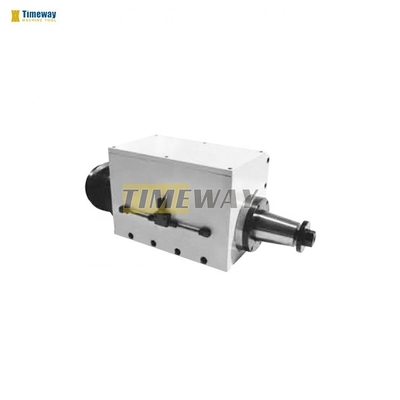

1テーブル (Z軸) ガイドは,開放式卸荷水静止ガイド構造を採用し,横軸フィード (X軸) は,スイスのN/O線形ガイド構造を採用します.それは高精度のロールスクリュードライブを採用します.ゼロクリアランス低速で 怪物もいない2. 磨きホールのスピンドルは,大きなコーナー,4つのオイルクイーン,自動調整可能な水力動力圧ベアリングを採用し,作業頭は水力静的スピンドルの中央固定磨き構造を採用します.尾根は密度の高いビーズ・スリーブや線形なベアリング構造を採用する機械全体が強固で高精度です
3機械床は,二層構造 (有限要素分析) を採用し,特別な比率を持つ鋳造は1片で鋳造され,組み合わせた表面は手動で精密にスクレイプされます.熱変形が安定し,精度は長時間安定します.
仕様 | ユニット | GK200 | GK-320 | GK500 | GK-200-1 | GK-320-1 |
センター間の距離 | mm | 500/750 | 1000/1500 | 1500/2000/3000/4000 | 500/750 | 1000/1500 |
中央の高さ | mm | 135 | 180 | 270 | 135 | 180 |
地面 (O.D) | mm | 8〜200 | 8-320 | 25〜500 | 8〜200 | 8-320 |
作業部品の最大重量 | 体重 | 50 | 150 | 1000 | 50 | 100 |
作業頭 スピンドルの角型 | / | MT4 | MT5 | MT6 | MT4 | MT5 |
作業頭 スピンドル速度 (ステップレス) | r/min | 25から260 | 26~190 | 10から100 | 60〜600 | 35~350 |
輪の最大寸法 (O.DxWxI.D) | mm | 400×50×203 | 600×75×305 | 750×75×305 | 400×50×203 | 500×80×203 |
輪の周辺速度 | m/s | 35 | 35 | 35 | 35 | 45 |
ミニセット単位 | mm | 0.0001 | 0.0001 | 0.0001 | 0.0001 | 0.0001 |
テーブルの最大回転角 (時計回りの方向) | ° | 5° (500) 3° (750) | 3° | 3°(1500), 2°(2000,3000), 1°(4000) | 5° (500), 3° (750) | 3° |
テーブルの最大回転角 (時計回りの方向) | ° | 9° | 7° (1000) 6° (1500) | 6°(1500), 5°(2000), 3°(3000), 2° ((4000) | 9° (500), 6° (750) | 7° (1000), 6° (1500) |
尾根の羽の角 | / | MT4 | MT4 | MT6 | MT4 | MT4 |
テイルストック 羽の移動 | mm | 30 | 30 | 70 | 30 | 30 |
CNCシステム | / | 選択可能 | 選択可能 | 選択可能 | 選択可能 | 選択可能 |
ホイールヘッドモーターの動力 | kw | 4 | 11 | 15 | 5.5 | 7.5 |
作業頭エンジンの動力 | kw | 1.1 | 1.5 | 4 | 1.1 | 1.5 |
丸さ | ええと | 2 | 3 | 3/5 | 0.5 | 0.5 |
円筒状 | ええと | 5 | 8 | 8/10/10/15 | 2 (500) 3 (750) | 3 |
荒さ | ええと | ラ02 | ラ02 | ラ032 | ラ004 | ラ004 |
総重量 | トン | 3.2/36 | 4.6 / 51 | 10/11/13/17 | 5.5/6 | 6.7/77 |
パッケージのサイズ (LxWxH) | mm | 285/340/190×220 | 425/545×225×220 | 543/583/796/996×225×210 | 340/400×240×220 | 460/560×250×220 |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
