詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 横軸 |
| サイズ (L*W*H): | 4860*3600*3460 | 体重 (T): | 12kg |
| テーブルサイズ (mm): | 630*630 | CNC制御システム: | GSK |
| テーブル移動 (X) (mm): | 1100 | テーブル移動 (Y) (mm): | 800 |
| テーブル移動 (Z) (mm): | 1100 | 定位精度 (mm): | 0.008 |
| 繰り返し可能性 (X/Y/Z) (mm): | 0.005 | スピンドル速度の範囲 (rpm): | 0 - 6000 r.p.m |
| 最高。テーブルの負荷（kg）: | 1500kg | 送り速度（mm/min）: | 1〜8000mm/min |
| ツール交換の時間 (s): | 3 | ツールマガジン容量: | 24 |
| 主要 な 売り物: | オートマティック | 保証: | 1 年 |
| 販売形態: | 新しい製品 2024 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械加工能力: | 重荷 | スピンドル・ボー ((mm): | 0 |
| 切断トルク: | 12 Nm | スピード (mm/min): | 0〜3000mm/min |
| 製品名: | 横軸のCNCフレーズ機 | 機械の種類: | 横軸の機械センター |
| モデル: | HMC630 | 色: | 顧客の要求 |
| 制御システム: | SIEMENS GSK FANUC （任意） | スピンドル速度: | 6000回転/分 |
| 販売後サービス: | 1 年 | X/Y/Z 軸移動: | 1100/800/1100mm |
| 作業台のサイズ: | 630*630mm | モーター: | 11kw |
製品の説明
製品説明

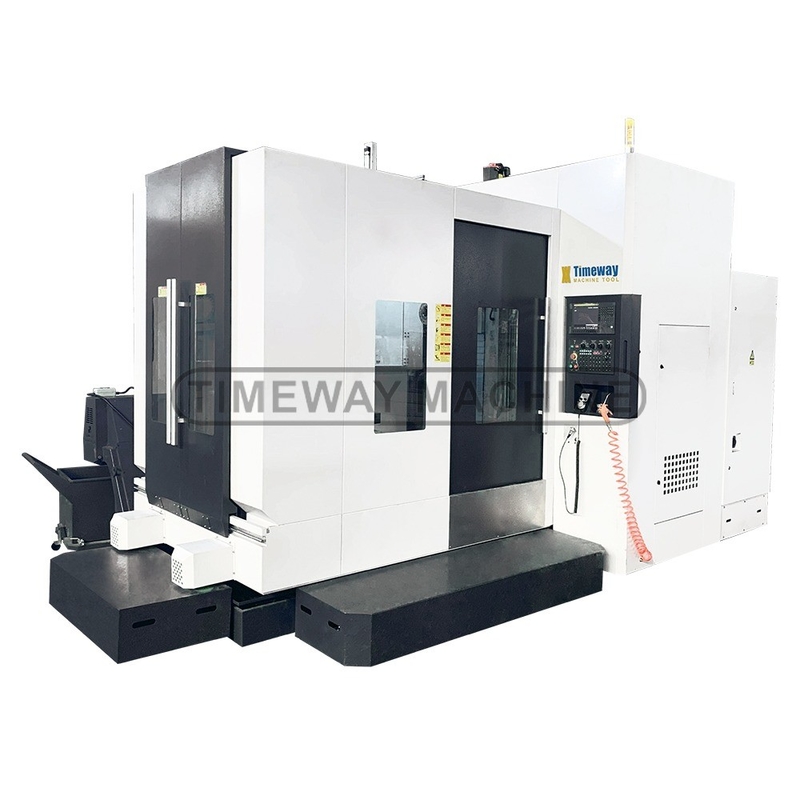

CNC水平加工センター (HMC) プラスのT型
HMC630
高速で高精度で重量切削加工から アルミ部品まで処理できます鋳造および他の材料加工のための鋼部品. 適用分野:自動車,航空宇宙,石油,電力,機関車,プラスチック機械,建設機械,その他の精密加工産業.
1.ベースの内部強化フレーム設計は,ベースが形を変えないことを保証し,強い振動吸収能力を持ち,切断硬度を大幅に改善します.
2.安定した三角形構造 + 双重強化プレート 柱の整体硬さを向上させる3.標準的な3軸の螺旋空心冷却は,螺旋の温度上昇を
70パーセントだ
70パーセントだ
4.長いスパンとZ軸のガイドレールは安定したサポートを提供します.
仕様
仕様 | ユニット | HMC630 |
機械の構造 | - | 陽性 T型 |
X軸移動 | mm | 1100 |
Y軸の移動 | mm | 800 |
Z軸移動 | mm | 1100 |
B軸のサーボモータートルク (FANUC) | - | ビス22 |
テーブルサイズ | mm | 630×630 |
表のインデックス | ° | 1°×360 |
Tスロット (番号/幅/ピッチ) | - | 5-18-100 |
テーブル回転速度 | rpm | 16.6 |
負荷能力 | 体重 | 1500 |
固定力 ((35kg/cm2) | kg/m | 5000 |
スピンドルの中心からテーブルまでの距離 | mm | 50〜850 |
テーブルの中心部までの距離 | mm | 125-1225 |
スピンドル・コーナー | - | BT2 医療法 |
スピンドル速度 | rpm | 6000 |
X/Y/Z軸のサーボモーター (FANUC) | - | ビス30/ビス30/ビス30 |
X/Y/Z軸の切断給出速度 | mm/min | 1〜8000 |
X/Y/Z軸の高速供給速度 | m/min | 24/24/24 |
X/Y/Z軸のレールタイプ | - | X/Z:線形Y: スライディング |
X/Y/Z軸の位置付け精度 | mm | 0.008 |
X/Y/Z軸の位置変更精度 | mm | 0.005 |
B軸の位置付け精度 | " と表記する. | 10フィート |
航空管制能力 (スタイル) | 道具 | 24 (ディスク) |
ツール交換時間 (ツールからツールへ) | 秒数 | 5 |
ツール最大重量 | 体重 | 18 |
ツール直径最大 | mm | 112/200 |
最大 ツール 長さ | mm | 300 |
電源 | クワ | 40 |
空気圧が必要 | kg/cm2 | 8 |
機械の重量 | 体重 | 12000 |
機械の寸法 (LxWxH) | mm | 4860×3600×3460 |
アクセサリー
■シメンス 808D制御 ■手動パルス発電機 (MPG) ● USB&LANインターフェイス ■ 作業ランプ ■ パイロットランプ · 冷却システム 自動潤滑システム · レベルリングクインとボルト · NC回転テーブル · 交換器 ツールと道具箱 操作説明書 (英語) | ZFまたはBF減速機 · 円形冷却液ノズル · スピンドル通りの冷却液 (CTS) · スピンドルオイルクーラー 電気キャビネット用のエアコン 自動ツール長度測定システム ■ 自動 作業 部品 測定 システム · チップコンベアヤー (選択:スプリール型/チェーン型) |
詳細な画像
高硬度ベッド設計
X軸,Z軸統合床,Y軸列統合成型設計,全体的な硬さは優れています. 機械ツールの正確性と安定性を向上させることができます.
強力なBT-50スピンドルトランスミッション装置
機械の安定性を向上させ, 機械の構造よりも硬い,そしてより強い切断能力とより高い精度を持っています.

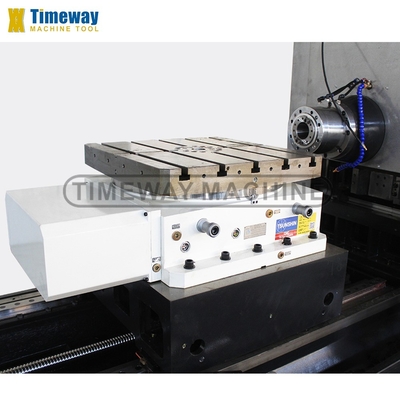

高精度回転テーブル
B軸の回転作業台のディスクは,によって駆動されますシエメンズACサーボモーター.高精度と高硬さを確保するために水力圧縮システムが採用されています.
チェーン型ATC
最短経路の固定アドレスアドレス方法を使うため,大きなツールの衝突問題は最初のインストールでのみ考慮することができます.
適用分野
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,私たちは海外から多くの顧客を受け取り,彼らはすべて私たちの会社と製品に非常に満足しています.
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
