丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 2800*2350*2800 | 体重 (T): | 5.2 T |
| テーブルサイズ (mm): | 1000*500mm | CNC制御システム: | GSK、FANUC、KND、Siemens |
| 軸数: | 3 | テーブル移動 (X) (mm): | 800 mm |
| テーブル移動 (Y) (mm): | 550 mm | テーブル移動 (Z) (mm): | 550 mm |
| 定位精度 (mm): | ±0.003 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.003 |
| スピンドル速度の範囲 (rpm): | 0~8000回転/m | スピンドルモーターの電源 (kW): | 7.5 |
| 最高。テーブルの負荷（kg）: | 500キロ | ツール交換の時間 (s): | 2 |
| ツールマガジン容量: | 24 | 主要 な 売り物: | オートマティック |
| 保証: | 1 年 | 販売形態: | 新しい製品 2020 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 製品名: | 3軸垂直CNC加工センター |
| 機械の種類: | 縦のマシニング センター | モデル: | VMC855G |
| 制御システム: | FANUC SEIMENS KND GSK | 色: | 顧客からの要求 |
| 販売後サービス: | 1 年 | テーブルサイズ: | 1000*550mm |
| X軸移動: | 800MM | Y軸移動: | 550mm |
| Z軸 移動: | 550mm | 適用される産業: | 機械修理工房,製造工場,食品・飲料工場,農場,レストラン,家庭用,エネルギー・鉱業 |
| 展示室の場所: | カナダ,トルコ,イギリス,米国,フランス,ブラジル,パキスタン,スペイン,タイ,チリ | 基本構成要素: | モーター |
製品の説明
製品説明

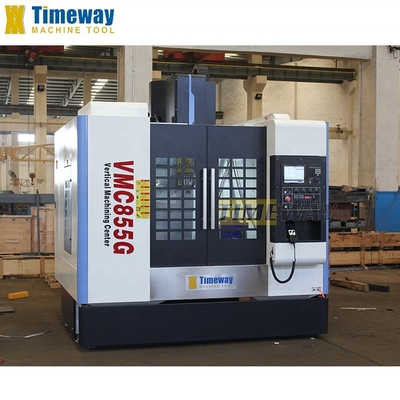

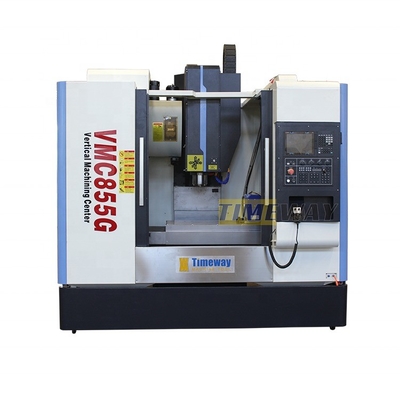

CNC垂直加工センター
垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
仕様
仕様 | ユニット | VMC855G |
テーブルサイズ | mm | 1000×500 |
Tスロット (番号/幅/ピッチ) | mm | 5/18/100 |
負荷能力 | 体重 | 500 |
縦走 (X) | mm | 800 |
横断移動 (Y) | mm | 550 |
垂直移動 (Z) | mm | 550 |
スピンドルの鼻からテーブルまでの距離 | mm | 110〜660 |
スピンドルの中心から柱までの距離 | mm | 600 |
スピンドル・コーナー | - | BT2 医療 |
スピンドル速度 | rpm | 8000 |
X/Y/Z軸の高速供給速度 | m/min | 48/48/48 |
X/Y/Z軸の電源モーターのトルク | - | 12/12/22 |
X/Y/Z軸の位置付け精度 | mm | 0.003 |
X/YZ軸の繰り返し精度 | mm | 0.003 |
メインモーター電源 | kw | 7.5/11 |
空気圧源 | kg/cm2 | 6 から 8 |
総力 | クワ | 20 |
ツールマガジン容量 | T | 24 (ディスク) |
ガイドウェイのタイプ | - | 線形 |
機械の重量 | 体重 | 5200 |
機械の寸法 (LxWxH) | mm | 2800×2350×2800 |
アクセサリー
標準装備品:
√FANUC/MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND CNCシステム
√ X/Y/Z:線形ガイドレール
√ 台湾 BT40 スピンドル,8000rpm
√ 24ツールの台湾式ディスク型航空管制機
√ 完全に囲まれ
√ マニュアルパルス発電機 (MPG)
√ USBとLANインターフェース
√ 作業ランプ
√ パイロットランプ
√ 冷却システム
√ 集中自動潤滑システム
√ スピンドルの空気吹き出し
√ 空気砲
√ フレーニング・アーバー&チャック
√ 電動キャビネット用の交換器
√ 道具と道具箱
√ レベルリング クイーン & ボルト
√ 操作説明書 (英語)
√ X/Y/Z:線形ガイドレール
√ 台湾 BT40 スピンドル,8000rpm
√ 24ツールの台湾式ディスク型航空管制機
√ 完全に囲まれ
√ マニュアルパルス発電機 (MPG)
√ USBとLANインターフェース
√ 作業ランプ
√ パイロットランプ
√ 冷却システム
√ 集中自動潤滑システム
√ スピンドルの空気吹き出し
√ 空気砲
√ フレーニング・アーバー&チャック
√ 電動キャビネット用の交換器
√ 道具と道具箱
√ レベルリング クイーン & ボルト
√ 操作説明書 (英語)
選択用アクセサリー:
_ 4 番目の軸の配線
直接駆動するスピンドル (10000,12000,15000rpm)
_ 円形冷却液ノズル
スピンドル (CTS) による冷却液
_ スピンドルオイルクーラー
エアコン
_ チェーン型チップコンベヤー
ウォーターガン
_ セキュリティドア
ツール測定システム
作業部件測定システム
直接駆動するスピンドル (10000,12000,15000rpm)
_ 円形冷却液ノズル
スピンドル (CTS) による冷却液
_ スピンドルオイルクーラー
エアコン
_ チェーン型チップコンベヤー
ウォーターガン
_ セキュリティドア
ツール測定システム
作業部件測定システム
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.

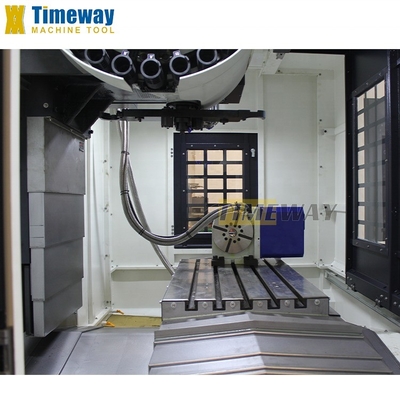

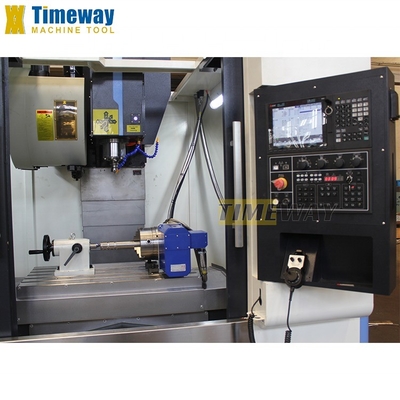

>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

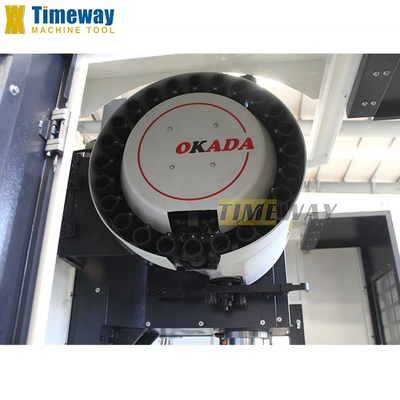

台灣 BT40 ディスク型ツールマガジン,高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介
工場表示:
工場プロフィール:
私たちの工場は2014年に設立されました. プロの技術者,研究開発チーム,CNC機器の製造と販売,プロのカスタマイズされたサービスを提供しています.私たちの製品は,広く模具加工に使用されています3C製品,農業機械,石油機械,自動車部品加工,航空宇宙産業など,国内外の60カ国以上に販売しています.
テキスト 紹介:
会社のプロフィール:
タイムウェイ機械ツール株式会社 (Timeway Machine Tool Co., Ltd) は,プロの機械ツール製造企業で,主な製品は,ターン,フライリングマシン,磨き機,などです.顧客のニーズに応じて,我々はまた,設計および様々な特殊用途の機械を製造することができます機械機器の分野における相対的な技術アップグレードと変換サービスを提供する.
顧客訪問:
今のところ,我々は,海外から多くの顧客を受信し,彼らはすべて私たちの会社と製品に非常に満足しています
展覧会
外国貿易省の設立以来,我々は,秋のカンタンフェア,北京展,上海展モスクワ,エチオピア,ロシア,そして展覧会客と長期間の友好的な協力関係を維持しています.
よくある質問
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1 競争力のある価格で高い品質 2 プロフェッショナルR&Dチームと25年の輸出経験 3 60カ国以上へ輸出 4 CE,ISO証明書 524時間オンラインサービス (SKYPE)6. 12ヶ月品質保証; 7. 海外エンジニアが問題解決のために利用可能;Q:QCや安全基準はありますか?A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.Q: MOQは?A: 1 セット (低コストの機械は 1 セット以上になります)Q: 支払い条件はどうですか?A: (1) T/T 30%の先払いと70%の残高の支払いで出荷前に支払わなければなりません. (2) 視線で不可逆のLC (3) ウェスタンユニオン,マネーグラムなど.Q: 保証はどうですか?A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
