詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT30 |
|---|---|---|---|
| スピンドル数: | 1 | タイプ: | 横軸 |
| サイズ (L*W*H): | 4285*3120*3280 | 体重 (T): | 1.1 t |
| テーブルサイズ (mm): | 700*630 | CNC制御システム: | FANUC, MITSUBISHI,シメンス |
| 軸数: | 3 | テーブル移動 (X) (mm): | 1050mm |
| テーブル移動 (Y) (mm): | 750mm | テーブル移動 (Z) (mm): | 900mm |
| 定位精度 (mm): | ±0.005/300mm | 繰り返し可能性 (X/Y/Z) (mm): | ± 0 とする.005 |
| スピンドルモーターの電源 (kW): | 15/18.5kw | 最高。テーブルの負荷（kg）: | 950kg |
| ツール交換の時間 (s): | 4 | ツールマガジン容量: | 1624 |
| 主要 な 売り物: | 競争力のある価格 | 保証: | 1 年 |
| 電圧: | 380V | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |

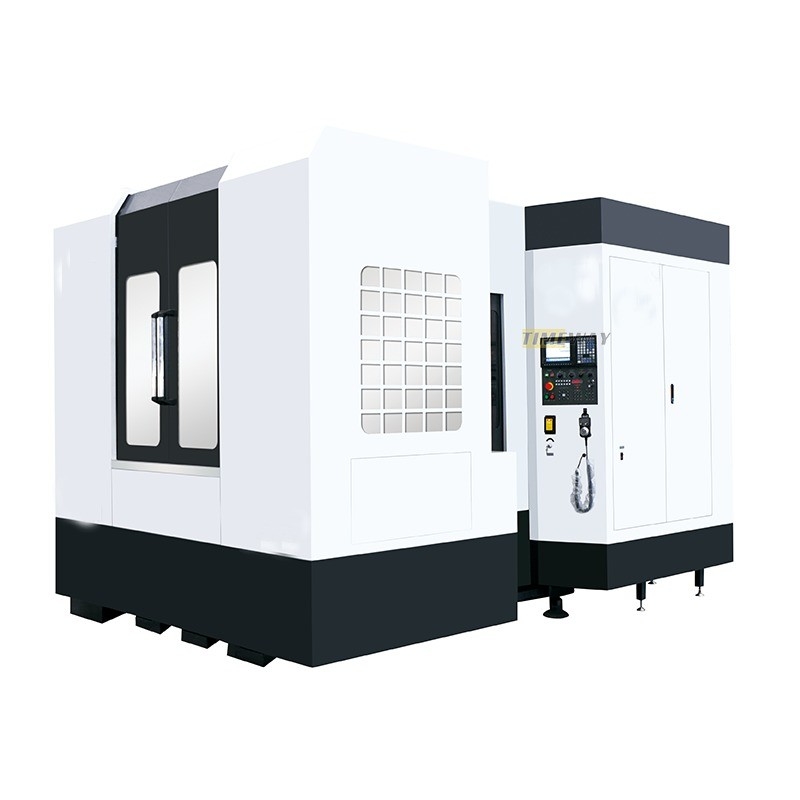

| 基本部品の保証: | 1 年 | 製品名: | CNCマシニングセンター |
| 機械の種類: | 横軸の機械センター | 処理: | 高精度な高速 |
| 精度: | 高精度のマシニング センター | 制御システム: | SIEMENS GSK FANUC （任意） |
| 色: | 顧客からの要求 | 機能: | 金属加工 |
| キーワード: | CNC加工センター 垂直 | 処理タイプ: | 金属材料 |
| 名前: | HMC500D | 展示室の場所: | ない |
| 基本構成要素: | ギアボックス | 適用される産業: | 製造工場,時計師 |
| 港: | 中国港 | ||
製品の説明
製品説明
仕様 | ユニット | HMC500D | HMC630D | HMC800D | ||

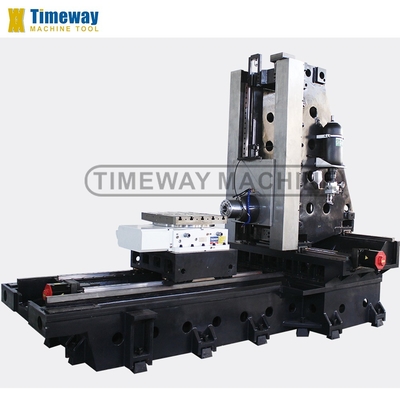

機械の構造 | 逆向きのT型 | |||||
X軸移動 | mm | 740 | 1050 | 1300 | ||
Y軸の移動 | mm | 680 | 750 | 1000 | ||
Z軸移動 | mm | 650 | 900 | 1000 | ||
B軸のサーボモータートルク (FANUC) | bis12 | bis22 | bis22 | |||

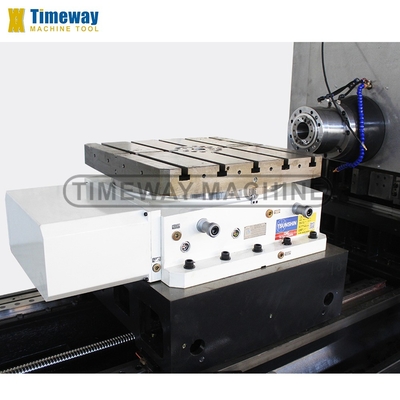

テーブルサイズ | mm | 500×600 | 630×700 | 800×800 | ||
表のインデックス | 1°×360 | 1°×360 | 1°×360 | |||
Tスロット (番号/幅/ピッチ) | 5-18-100 | 5-18-100 | 6-22-125 | |||
テーブル回転速度 | rpm | 16.6 | 11.1 | 11.1 | ||
負荷能力 | 体重 | 600 | 950 | 1500 | ||
固定力 (35kg/cm2) | kg/m | 5000 | 5000 | 5000 | ||
スピンドルの中心からテーブルまでの距離 | mm | 120〜800 | 120〜870 | 120〜1120 | ||
テーブルの中心部までの距離 | mm | 130~780 | 130〜1030 | 200〜1200 | ||

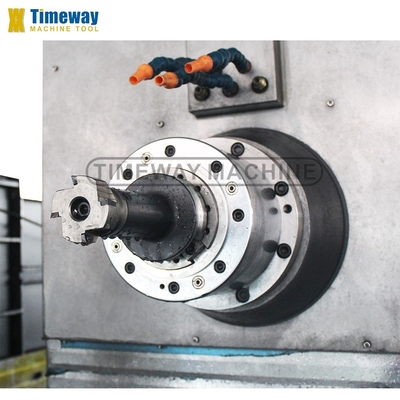

スピンドル・コーナー | BT2 石油 | BT2 | BT2 | |||
スピンドル速度 | ロム | 8000 | 6000 | 6000 | ||
メインモーター電源 | kw | 喜び を 味わう 方法 | 15/18. どうした?5 | 15/18. どうした?5 | ||

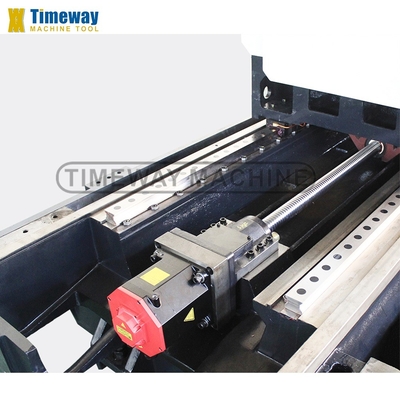

X/Y/Z軸のサーボモーター (FANUC) | ビス30/ビス30/ビス30 | |||||
X/Y/Z軸の切断給出速度 | mm/min | 1〜8000 | 1〜8000 | 1〜8000 | ||
X/Y/Z軸の高速供給速度 | m/min | 24/24/24 | 24/24/24 | 24/24/24 | ||
X/Y/Z軸のレールタイプ | 線形 | 線形 | 線形 | |||
X/Y/Z軸の位置付け精度 | mm | ±001 | ±001 | ±001 | ||
X/Y/Z軸の位置位置確認の精度 | mm | ±0006 | ±0006 | ±0006 | ||
B軸の位置付け精度 | ±10° | ±10° | ±10° | |||

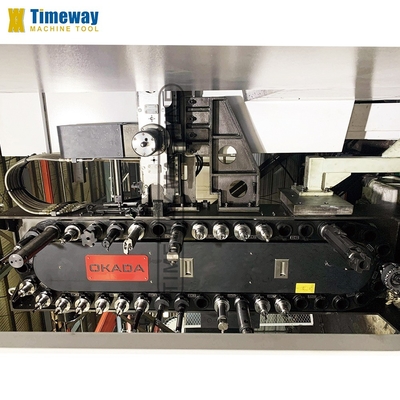

航空管制能力 (スタイル) | 道具 | 24 (ディスク) | 24 (ディスク) | 40 (チェイン) | ||
ツール交換時間 (ツールからツールへ) | 秒数 | 2.7 | 5 | 5 | ||
ツール最大重量 | 体重 | 8 | 18 | 20 | ||
ツール直径最大 | mm | 78/125 | 112/ 200 | 125/230 | ||
ツール最大長 | mm | 300 | 300 | 300 | ||
電源 | クワ | 30 | 40 | 50 | ||
空気圧が必要 | kg/cm2 | 8 | 8 | 8 | ||
機械の重量 | 体重 | 9000 | 11000 | 15000 | ||
総寸法 (LxWxH) | mm | 3800×3200×3280 | 4860×3600×3460 | 6200×4800×3800 | ||
機械の寸法 (LxWxH) | mm | 3500×2900×3280 | 4285×3120×3280 | 6200×4800×3800 | ||
■シメンス 808D制御 ■手動パルス発電機 (MPG) ● USB&LANインターフェイス ■ 作業ランプ ■ パイロットランプ · 冷却システム 自動潤滑システム · レベルリングクインとボルト · NC回転テーブル · 交換器 ツールと道具箱 操作説明書 (英語) | ZFまたはBF減速機 · 円形冷却液ノズル · スピンドル通りの冷却液 (CTS) · スピンドルオイルクーラー 電気キャビネット用のエアコン 自動ツール長度測定システム ■ 自動 作業 部品 測定 システム · チップコンベアヤー (選択:スプリール型/チェーン型) |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
