詳細情報 |
|||
| 磨き直径 (外側) (mm): | 200 | 磨き直径 (内側) (mm): | 100 |
|---|---|---|---|
| 磨き長さ (mm): | 500 | 最大 作業部品の長さ (mm): | 500 |
| 最高。工作物（kg）の重量: | 100 | 中心の高さ（mm）: | 135 |
| 車輪のサイズ（mm）: | 400 | テーブル移動 (X) (mm): | 500 |
| テーブル移動 (Y) (mm): | 205 | 表面の粗さ（μm）: | 0.08 |
| 電圧: | 顧客の要求に応じて | 体重 (kg): | 3000 |
| 主要 な 売り物: | 高い 生産性 | 保証: | 1 年 |
| 展示室の場所: | ドイツ,メキシコ,オーストラリア,南アフリカ,スペイン,カナダ,米国,イタリア | 適用される産業: | 農場,製造工場,食品・飲料店,機械修理店,建材店 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター,ベアリング,ギアボックス,エンジン | 条件: | 新しい |
| CNCでもなくとも: | 普通の | タイプ: | 円柱粉砕機 |
| 円柱粉砕機: | 普遍的な円柱粉砕機 | 地面 (O.D): | 5~200mm |
| 地面 (I.D.): | 25-100のmm | 作業頭エンジンのパワー: | 1.1Kw |
| テイルストック クイール 旅行: | 30mm | Workheadの紡錘の速度: | 25~380回転/分 (ステップレス) |
| テーブル回転角 (CW): | 3° | 表面の荒さ: | 0.08μm |
| 港: | 中国港 | ||
製品の説明

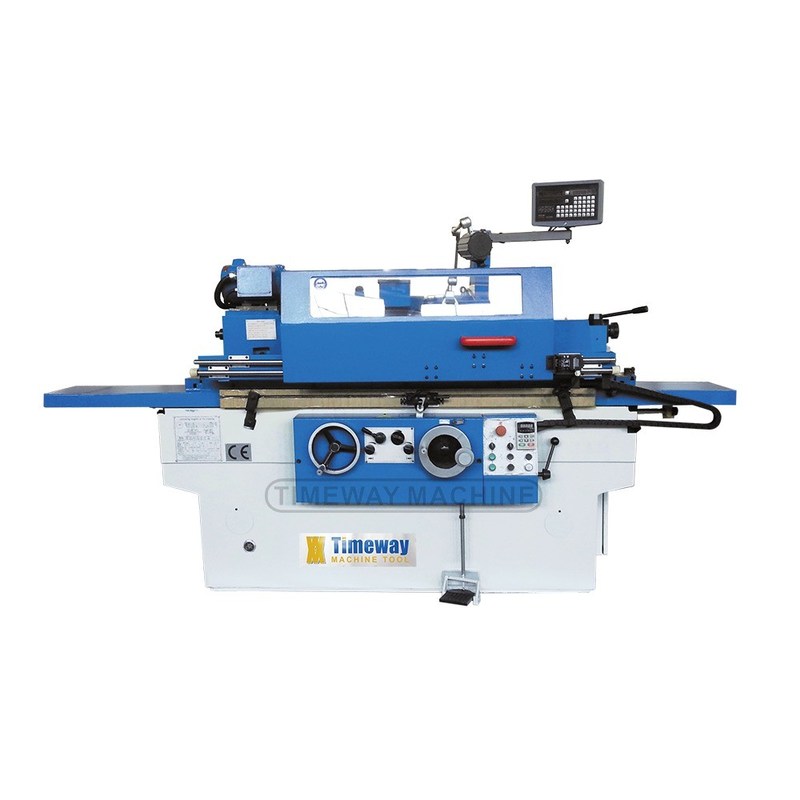

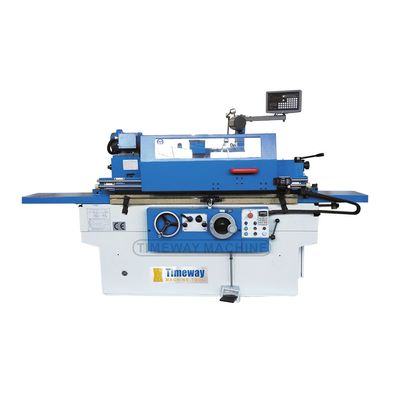

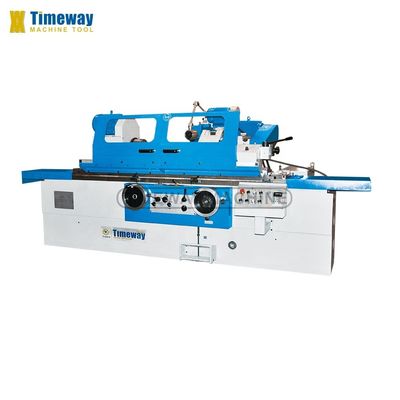

200mm ユニバーサル・シリンダリック・グライダー UG-200 x 500
画像詳細:

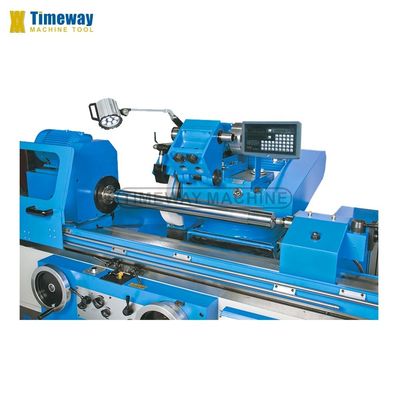

UG シリーズでは,作業頭は,反時計方向90°内の任意の位置に回転させることができるので,角形の内側または外側を磨くのに適しています.
*UGシリーズでは,円筒式磨削機には内部磨削装置があり,内部磨削スピンドルは精密なロールベアリングによって支えられています.

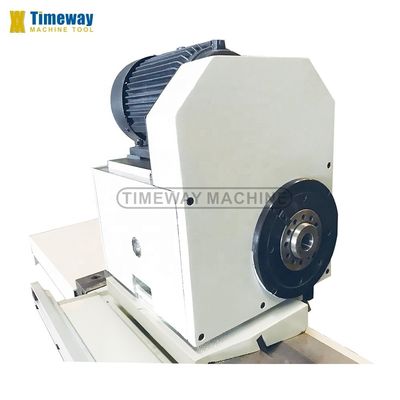

1作業頭は,インバーターモーターを採用し,ステップレス速度調整を実現します.
2作業台の長長移動は,水力またはハンドホイールによって動きます.作業台は,特定の程度に回転することができ,研ぎ用で適しています.
3.ホイールヘッドクロスフィードは,自動定期的なフィードと急速なフィードを実現する水力によって駆動されます.また,ハンドホイールを通して粗いおよび細いフィードを行うことができます.
4.ホイールヘッドスピンドルは,バイメタルシェルベアリングによって支えられ,スピンドルは高硬さと安定性を持ち,重い,優れた仕上げ表面を確保します.
5作業ヘッドスフィンダ,ホイールヘッドスフィンダ,内部磨削スフィンダ,冷却ポンプ,水力学的油ポンプおよび水静的油ポンプは,別々のモーターによって駆動されます.

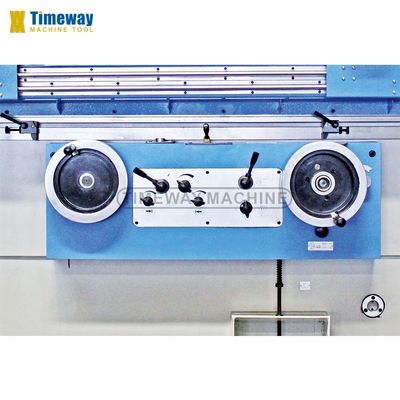

6機械の各移動部品は,電気,水力,機械的なインターロック構造を持っています.すべての制御レバーは,操作を簡単にするパネルに集中しています.
7. 輪調節器は,作業台の表面または尾根の上に組み立てることができます.

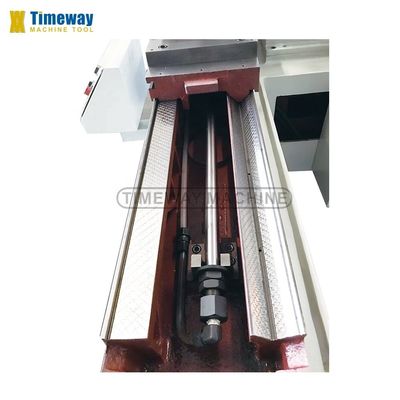

8一部床は高品質の鋳鉄でできていて,レールの表面は硬化され,精密磨き,高い安定性,高い硬さがあります.
9ベーステーブルはTF素材で滑り,精密な手作業でスクラップされた.ホイールヘッドの滑り道は,ラインナーロール,高精度,低摩擦のV平線です.
10精巧な構造が優れた処理能力を保証します
パラメーター:
| 仕様 | ユニット | UG-200 | UG-320 | UG-400 |
| センター間の距離 | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| 中央の高さ | mm | 135 | 180 | 220 |
| 地面 (O.D) | mm | 5〜200 | 8-320 | 15〜400 |
| 地面 (I.D.) | mm | 25〜100 | 30〜100 | 16から125 |
| 磨き距離 (O.D) | mm | 500/750 | 1000/1500/2000/3000 | 1000/1500 |
| 磨き距離 (I.D) | mm | 125 | 125 | 125 |
| 負荷能力 | 体重 | 100 | 150 | 150 |
| 作業頭回転角 | ° | +90° | +90° | 90° |
| 作業頭 スピンドルの角型 | - | MT4 | MT4 | MT4 |
| 作業頭 スピンドル速度 | rpm | 25-380 (ステップなし) | 25-220 (ステップなし) | 18/37/74/155 年 月 日 |
| ホイールヘッド スピンドル速度 | rpm | 1670 | 1670 | 1360 |
| ホイールヘッドの高速移動 | mm | 50 | 50 | 50 |
| ホイールヘッド横移動 | mm | 205 | 246 | 310 |
| ホイールヘッドの回転角度 | ° | ±10° | ±30° | ±30° |
| 手輪のホイールヘッドフード/回 (粗末/細) | mm | 2/05 | 2/05 | 2/05 |
| 手輪のホイールヘッドフード (グラフ) (粗末/細) | mm | 0.01/00025 | 0.01/00025 | 0.01/00025 |
| 外部の研ぎ輪の大きさ | mm | 400×50×203 | 400×50×203 | 最大 500x50x203 最短:380x50x203 |
| 磨き車の一端の最大速度 | m/s | 35 | 35 | 28〜35 |
| 内部研磨 スピンドル速度 | rpm | 10000/15000 | 10000/15000 | 10000/20000 |
| 内部研ぎ輪の大きさ | mm | 最大 50×25×13 最短 17×20×6 | 最大 50×25×13 最短 17×20×6 | 最大 80x32x20 最小 15x16x5 |
| 手輪の食卓給出回転あたり | mm | 6 | 6 | 6 |
| テーブル回転角 (CW) | ° | 3° | 3°/3°/2°/2° | 3° |
| テーブル回転角 (CCW) | ° | 9° /8° | 7°/6°/5°/3° | 7°/6° |
| テーブルに沿った給餌速度 | m/min | 0.1-4 | 0.1-4 | 0.1-4 |
| 尾根の羽の角 | - | MT4 | MT4 | MT4 |
| テイルストック 羽の移動 | mm | 30 | 30 | 30 |
| 外部の磨きモーター | kw | 4 | 5.5 | |
| 内部磨きモーターの動力 | kw | 1.1 | 1.1 | |
| 作業頭エンジンの動力 | kw | 1.1 | 1.5 | |
| 総重量 | トン | 3/3. 3/3.2 | 5.3/6.1/7.9/99 | 4.8 / 55 |
| パッケージのサイズ (LxWxH) | cm | 235/275×203×205 | 322/422/540/739×200×205 | 353/447×195×196 |
標準装備品:
ブリッジプレートの測定
安定した休息
車輪のフレンズ
車輪抜き機
バランスボード
磨き車
冷却液タンク
カービッドが中部に突入した
運転犬
ホールドレッサー (ダイヤモンドペンなし)
作業ランプ
レベルリング・クイン
内部の磨き装置 (UG)
3つのマウントチャック (UG)
拡張軸 (UG)
内部研ぎ輪 (UG)
ツールセット
操作説明書 (英語版)
選択用アクセサリー:
バランススタンド
磁気分離器
紙フィルター
中央磨き装置
安定した休息
輪の端のドレッサー
半径車輪のドレス
DRO
Q: その通りなぜタイムウェイマシンを選んだのか?
A: その通り1 競争力のある価格で高品質
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q: その通り機械のQCや安全基準はありますか?
A: その通りはい,我々は非常に厳格な品質管理部門を確立しました 良い品質を保証するために.
Q: その通りMOQは何ですか?
A: その通り1セット (低コストの機械は1セット以上)
Q: その通り支払い条件はどうだ?
A: その通り(1) T/Tで30%の先払いと70%の残金で出荷前に支払わなければなりません.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: その通り保証はどうだ?
A: その通り保証期間は配達から1年です. 期間を超えても,私たちはマシンに生涯サービスを提供します.
