詳細情報 |
|||
| タイプ: | 普遍的な | CNCでもなくとも: | 普通の |
|---|---|---|---|
| 条件: | 新しい | 年間: | 2022 |
| 電圧: | 380V 50Hz | サイズ (L*W*H): | 3000*1800*1650mm |
| 体重 (kg): | 3700 | パワー (kW): | 6.52 |
| 保証: | 1 年 | 主要 な 売り物: | 高い 生産性 |
| 展示室の場所: | UAE,アルゼンチン,オーストラリア,ロシア,トルコ,米国,イタリア,バングラデシュ,インドネシア | 適用される産業: | 製造工場,食品・飲料店,建設工事,エネルギー・鉱業,機械修理店,建材店,食品・飲料工場,広告会社,印刷店,衣装店 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 基本構成要素: | モーター,ベアリング,エンジン,ギア | 中央の高さ: | 135mm |
| 最高。工作物の重量: | 80kg | 輪の周辺速度: | 35m/s |
| 車輪のスペンドル速度: | 1670rpm | 内部研磨直径: | 25~100mm |
| 最大磨き長さ (I.D): | 125mm | マックス 磨き長さ: | 750mm |
| 体重: | 3700kg | 最高。粉砕の直径: | 200mm |
| パワー: | 6.52kw | 港: | 中国港 |
製品の説明

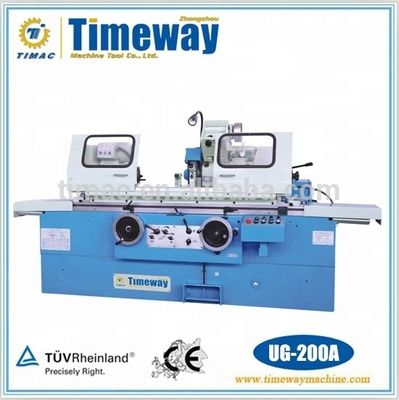

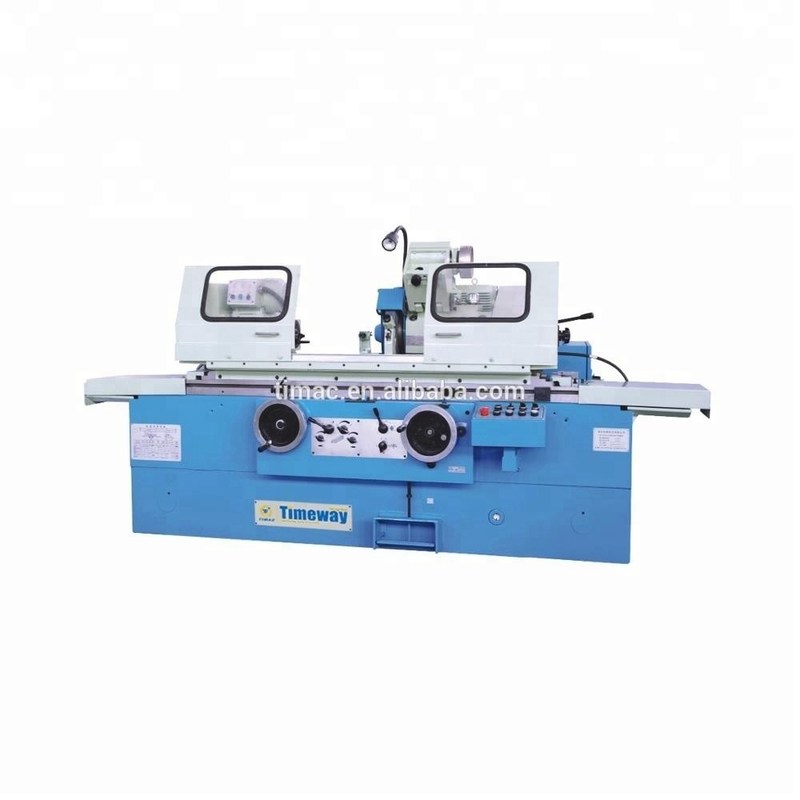

最新の高精密重用ユニバーサルシリンダ式磨き機
UG-200A G-200A
主な見通し
主役
主要 な 機能 と 特徴
1この機械は,重量磨削機を改善するために引き出力に基づいて,G-320,UG-320タイプシリンダ式磨削機の製造ユニットの主要なプロフェッショナルメリットです.切断精度が高い円筒形と円形の作業部品を磨くのに適しています.
2機械の作業部位,円筒状の磨き車,磨き車内輪,油ポンプ,冷却ポンプは,独立したモーター駆動による.
3ハイドロリック連続変動トランスミッションによる機械テーブルの長さ移動は,ハンドホイール駆動,テーブル潤滑孔補償卸荷形式でもできます.
4磨き車輪のフレーム横軸のフィードリングは,ハイドロリックフィードと高速と自動サイクルによって細いターニングができます. 厚さを達成するために,2つのフィードハンドホイールも利用できます.
5研磨車ラック 主軸直径,モーターのパワー増加,研磨車ラック オイルプール温度上昇は小さい,高い研磨速度です.
6電気,水力,機械構造を持つ機械の移動部品,安全な操作.
オイルシリンダー
主要なアクセサリー
- 円筒状のドレッサー
- 輪のバランスディスク
- 電気機器のセット
- 輪の外装器
- 車輪ハブ
- 輪のバランスアバン
- インテリア・グリング・アタッチメント
- ブリッジプレートの測定
- オープン型 安定休憩
- 均等化クイーン
追加のアクセサリー
- 車輪のバランススタンド
- 半径ドレス
- 密着型の中心座り
- 拡張バー
仕様表
テクニカルパラメータ
| 仕様 | 単位 | G-200A | UG-200A | |
| 磨き直径 (OD) | 安定した休息状態で (min/max) | mm | 8/60 | 8/60 |
| 安定した休息なし ((min./max.) | mm | 8/200 | 8/200 | |
| 磨き直径 (ID) | 安定した休息状態で (min/max) | mm | - | 35/100 |
| 安定した休息なし ((min./max.) | mm | - | 25/100 | |
| 作業重量最大 | 体重 | 80 | 80 | |
| 最大磨き長さ | 過剰摂取 | mm | 500/750 | 500/750 |
| ID | mm | - | 125 | |
| 中央の高さ | mm | 135 | 135 | |
| センター間の距離 | mm | 500/750 | 500/750 | |
| スライディングホイルの寸法 (O.D*W*I.D) | mm | マックス.Φ400*50*Φ203 ミニ.Φ300*50*Φ203 | マックス.Φ400*50*Φ203 ミニ.Φ280*50*Φ203 | |
| 研ぎ輪の周辺速度 | m/s | 35 | 35 | |
| 内部研磨装置のホイールサイズ | mm | - | マックス.Φ50*25*Φ13 ミニ Φ17*20*Φ6 | |
| ホイールヘッド スピンドル速度 | rpm | 1670 | 1670 | |
| ホイールヘッド 急速な前進& ワイドログ | mm | 50 | 50 | |
| 総電源 | kw | 5.43 | 6.52 | |
| 機械の寸法 (L*W*H) | mm | 2500/3000*1800*1650 | 2500/3000*1800*1650 | |
| 機械の重量 | 体重 | 3040/3540 | 3200/3700 | |
| 作業精度 | ||||
| オーダーダウンの丸み | ええと | 1.5 | 1.5 | |
| 表面の荒さ | ええと | ラ032 | ラ032 | |
| IDの丸さ | ええと | 2.5 | 2.5 | |
| 横切りに | ええと | 5 | 5 | |
| オーダーダウンの丸さ | ええと | 2.5 | 2.5 | |
| I.D 表面の荒さ | ええと | ラ063 | ラ063 | |
ユニバーサル・シリンダリック・グライディング・マシン・シリーズUG-200 UG-320 UG-500
UG-200H*800 UG-200HF*500
UG-320H*1000UG-320H*2000
