詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 0〜1870回転/m |
|---|---|---|---|
| 機械加工能力: | 中途半端 | ベッドの幅 (mm): | 780 |
| タイプ: | 横軸 | 電圧: | 220V/380V |
| サイズ (L*W*H): | 5000/6500×2100×1800ミリ | 体重 (kg): | 16500のkg |
| 保証: | 1 年 | 主要 な 売り物: | 多機能,自動,高安全度,高精度,操作が簡単 |
| 販売形態: | 新しい製品 2020 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。工作物（kg）の重量: | 6000KG | スピンドルテーパー: | ISO40 |
| 切断トルク: | 456 N.m | スピード (mm/min): | 0〜1870mm/min |
| 送り速度（mm/min）: | 0〜1870mm/min | ツール・ポスト・ステーション: | 4 |
| CNCでもなくとも: | ない | 機械の種類: | オイル・カントリー・ターネ |
| 最高。ベッド上の振動: | 1200のmm | 最高。十字のスライド上の振動: | 710のmm |
| 中心間の間隔: | 1500/3000 mm | X軸旅行: | 520のmm |
| 最高。積載量: | 6000KG | 紡錘穴: | 520のmm |
| チャックサイズ: | 1000 mm | メインモーター電源: | 22のkW |
製品の説明
製品説明

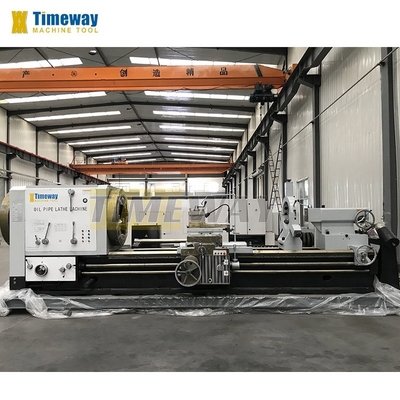

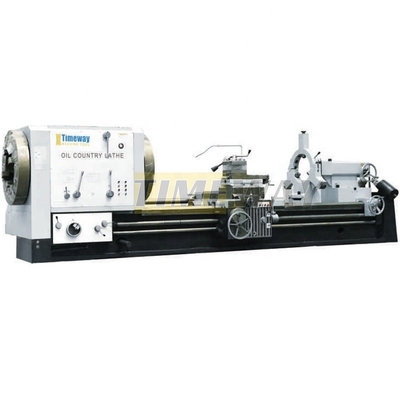

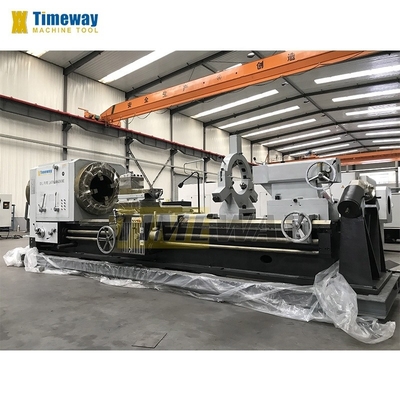

石油国製の床 Q-390,Q-440,Q-520
* 長年の改良と導入を経て,このパイプスローティングトートンはすでに成熟した構造と安定した性能を持つ高性能トートンです.
* トートンは主に油田で使用され,ドリルパイプ,ドリルカラー,コップリング,キャッシングなどを加工および修理するのに適しています.* 同時に,シャフトの複雑な形を処理するのに適しています.円盤のパーツ,例えば,内側と外側の円筒形表面,円形表面,端面を回転させる.
* スピンドルボックスは,熱変形を均等にして,スピンドルの中心部の偏移を避けるため,対称構造を採用しています.油浴サイクルで頭部を潤滑する.
仕様 | ユニット | Q-390 | Q-440 について | Q-520 |
マックス ベッドに振り向いて | mm | 1000 | 1000 | 1200 |
マックス 横滑り | mm | 610 | 610 | 710 |
センター間の距離 | mm | 1500/3000 | 1500/3000 | 1500/3000 |
パイプのスレッドライン | mm | 190~380 | 270〜430 | 330〜510 |
ベッド幅 | mm | 755 | 755 | 755 |
X軸移動 | mm | 520 | 520 | 520 |
Z軸移動 | mm | 1350/2850 | 1350/2850 | 1350/2850 |
最大負荷容量 | 体重 | 6000 | 6000 | 6000 |
スピンドルの穴 | mm | 390 | 440 | 520 |
スピンドル速度ステップ | ステップ | 9 | 9 | 9 |
スピンドル速度 | rpm | 6から205 | 4.9-180 | 4.9-180 |
チャックサイズ | mm | 850 | 1000 | 1000 |
チャック型 | - | 4口電動 | 4口電動 | 4口電動 |
ターレットタイプ (手動) | - | V4 | V4 | V4 |
ツールの棒の大きさ | mm | 45×45 | 45×45 | 45×45 |
X軸の供給範囲 (ステップ) | mm/r | 0.05-0.75 ((32) | 0.05-0.75 (32) | 0.05-0.75 (32) |
X軸の高速供給速度 | mm/min | 1870 | 1870 | 1870 |
Z軸の供給範囲 (ステップ) | mm/r | 0.1-1.5 ((32) | 0.1-1.5 (32) | 0.1-1.5 (32) |
Z軸の高速供給速度 | mm/min | 3740 | 3740 | 3740 |
メトリックスレッドと範囲の番号 | mm | 1〜15〜23 | 1〜15 (23) | 1〜15 (23) |
インチ糸数と範囲 | TPI | 2〜28〜22 | 2〜28 (22) | 2〜28 (22) |
尾根の羽の直径 | mm | 140 | 160 | 160 |
尾根の羽の角 | - | MT6 | MT6 | MT6 |
テイルストック 羽の移動 | mm | 300 | 300 | 300 |
メインモーター電源 | kw | 22 | 22 | 22 |
急速なモーターパワー | kw | 1.5 | 1.5 | 1.5 |
冷却液のモーターパワー | kw | 0.125 | 0.125 | 0.125 |
機械の寸法 (LxWxH) | mm | 4900/6400×2100×1700 | 5000/6500×2100×1700 | 5000/6500×2100×1800 |
機械の重量 | 体重 | 12800/14300 | 13000/14500 | 15000/16500 |
■電動チャック · 休憩後 · 死んだ中心部 · 4駅のツールポスト · 角型回転装置 · 冷却システム ■ 作業ランプ · 一般的なツール · レベルリングクインとボルト■操作説明書 (英語) | ■2 軸または 3 軸のデジタル表示 · チャックガード ■ 道具の柱の保護 · 長いパイプの裏側サポート |
