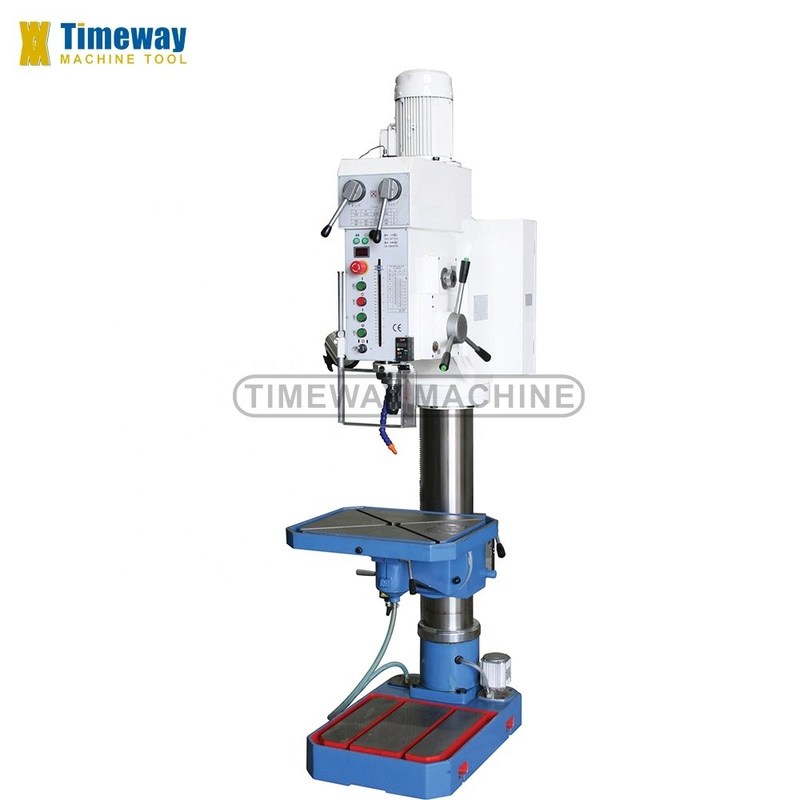

詳細情報 |
|||
| 条件: | 新しい | タイプ: | 訓練及びフライス盤 |
|---|---|---|---|
| 最高。訓練Dia. （mm）: | 50 | スピンドル速度の範囲 (rpm): | 52〜1400回転/m |
| CNCでもなくとも: | 普通の | 電圧: | 顧客の要求に応じて |
| サイズ (L*W*H): | 940×680×2405mm | パワー (kW): | 2.2 |
| 体重 (kg): | 675のKG | 保証: | 1 年 |
| 主要 な 売り物: | 高い 生産性 | 展示室の場所: | カナダ,アメリカ合衆国,イタリア,ドイツ,ブラジル,インド,メキシコ,スペイン,タイ,南アフリカ,オーストラリア |
| 適用される産業: | 製造工場、機械類の修理工場、他 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,エンジン,その他 |
| タイプ: | ボール盤 | マックス 掘削図とテープ図: | 50/M27 mm |
| スピンドルの最大移動 (mm): | 200mm | 喉の深さ（mm）: | 360のmm |
| スピンドルボックスの最大移動 (mm): | 270のmm | スピンドルの供給範囲 (mm/r): | 0.1-0.4回転/分 |
| スピンドルフードステップ: | 4 | スピンドル速度範囲 (r/min): | 52〜1400回転/分 |
| スピンドル速度ステップ: | 12 | 柱の直径 (mm): | 160のmm |
| 港: | 中国港 | ||
製品の説明
製品説明
*硬化された表面のギアとラップされたギアの優れた品質.
*様々な加工ニーズのために複数のステップのスピンドル速度を実現します.
*薄油潤滑は,掘削直径40mmと50mmで利用可能であり,他の場合は油潤滑が利用可能である.
*3相コロケーションで 220v-575vが利用可能である.

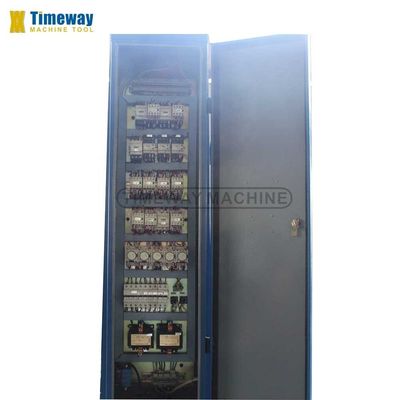

*CE,CSA,UL規格の輸入可能な電気部品
*冷却液システムとフェンダー装置を備えています

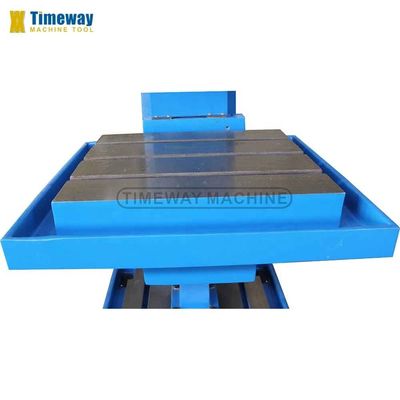

*作業台は回転可能で,傾きは ± 45° であった.
*様々な加工ニーズのために複数のステップのスピンドル速度を実現します.
*薄油潤滑は,掘削直径40mmと50mmで利用可能であり,他の場合は油潤滑が利用可能である.
*3相コロケーションで 220v-575vが利用可能である.
*CE,CSA,UL規格の輸入可能な電気部品
*冷却液システムとフェンダー装置を備えています
*作業台は回転可能で,傾きは ± 45° であった.
仕様 | ユニット | D-30A | D-32A | D-35A | D-40A | D-50A |
最大の掘削直径 (鉄鋼) | mm | Φ30/M20 | Φ32/M22 | Φ35/M22 | Φ40/M24 | Φ50/M27 |
スピンドルの最大移動 | mm | 135 | 155 | 155 | 190 | 200 |
スピンドル軸から柱までの最大距離 | mm | 260 | 320 | 320 | 360 | 380 |
スピンドルの鼻から作業台までの最大距離 | mm | 685 | 630 | 585 | 615 | 590 |
スピンドルノースからベース作業台までの最大距離 | mm | 1165 | 1185 | 1140 | 1195 | 1175 |
スピンドルボックスの最大移動 | mm | 180 | 285 | 固定 | 固定 | 固定 |
作業台と支架の最大移動 | mm | 500 | 415 | 545 | 550 | 530 |
作業台の回転角 | ±45° | ±45° | ±45° | ±45° | ±45° | |
作業台の傾き角 | ±45° | ±45° | ±45° | ±45° | ±45° | |
スピンドル・コーナー・ホール | MT 単数 | 3 | 4 | 4 | 4 | 4 |
スピンドル速度ステップ | ステップ | 12 | 12 | 12 | 9 | 9 |
スピンドル速度範囲 | r/min | 125〜3030 | 125〜3030 | 125〜3030 | 72〜2150 | 70〜2100 |
スピンドルフードステップ | ステップ | 3 | 3 | 3 | 3 | 3 |
スピンドル供給範囲 | mm/r | 0.10 だった20 だった3 | 0.10 だった20 だった3 | 0.10 だった20 だった3 | 0.120 だった240 だった42 | 0.120 だった230 だった40 |
スピンドルフィード方式 | 電磁気 | 電磁気 | 電磁気 | 電磁気 | 電磁気 | |
作業台の寸法 (LXW) | mm | 420×350 | 500×420 | 500×420 | 570×480 | 600×500 |
作業台の実効的な作業面積 | mm | 335×340 | 370×360 | 370×360 | 410×395 | 445×435 |
モーターのパワー | kw | 0.85/1.1 | 半分の"2 | 半分の"2 | 2 | 2.2 |
機械の寸法 | mm | 750×500×2080 | 850×500×2220 | 860×515×2170 | 945×570×2290 | 1000×600×2260 |
純重量/総重量 | 体重 | 320/360 | 510/560 | 430/475 | 550/600 | 675/710 |
· 角型ショーンツールのシャフトハッシュ 鍵型ドリルチャック ·ドリルチャックの接続棒 ·角型棒の道具用のクエッジ · 双開いた端のスナップ | ・Φ6-Φ16mm コール 切断器の棒 ·クロスワークテーブル 鶏手柄 ·Tスロット用のナッツ ·内部の六角ボルト ●125mm 精度 バイス ・回転作業テーブル |
