>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 4300×2700×3300 | 体重 (T): | 3 T |
| テーブルサイズ (mm): | 320×800 | CNC制御システム: | GSK,FANUC,MITSUBISHI,KND,シメンス |
| 軸数: | 3 | テーブル移動 (X) (mm): | 1000 |
| テーブル移動 (Y) (mm): | 600 | テーブル移動 (Z) (mm): | 1400 |
| 定位精度 (mm): | 0.04mm | 繰り返し可能性 (X/Y/Z) (mm): | 0.008 |
| スピンドルモーターの電源 (kW): | 18.5 | 最高。テーブルの負荷（kg）: | 1500kg |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 1624 |
| 主要 な 売り物: | 多機能性 | 保証: | 1 年 |
| 電圧: | 顧客の要求 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | テーブルの幅: | 900 |
| テーブルの長さ: | 1300/1600/1800/2000/2200 | Tスロット (番号/幅/ピッチ): | 5/22/165 年 |
| 負荷能力: | 1500/1700/2000/2500/3000 | 縦走 (X): | 1300/1600/1800/2000/2200 |
| 横断移動 (Y): | 1000 | 垂直移動 (Z): | 600 |
| 作業部品の最高高さ: | 1400 | スピンドルの鼻からテーブルまでの距離: | 680 |
| スピンドルの角形と直径: | 180~780 | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | フィリピン,モロッコ,UAE,コロンビア,バングラデシュ | 基本構成要素: | モーター |
| 港: | 中国港 | ||
製品の説明

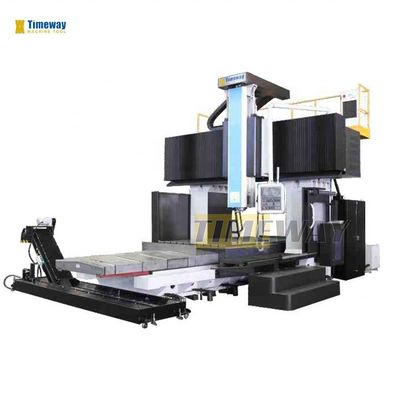

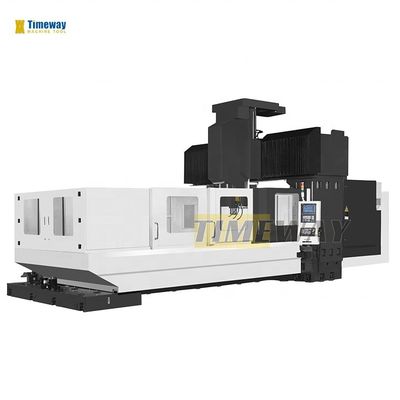

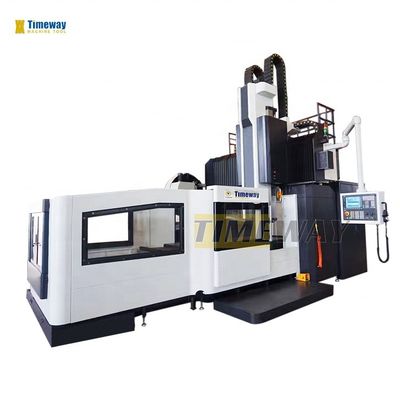

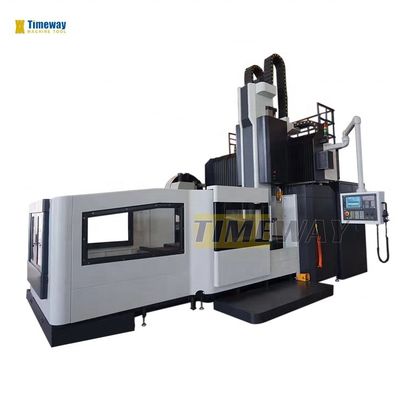

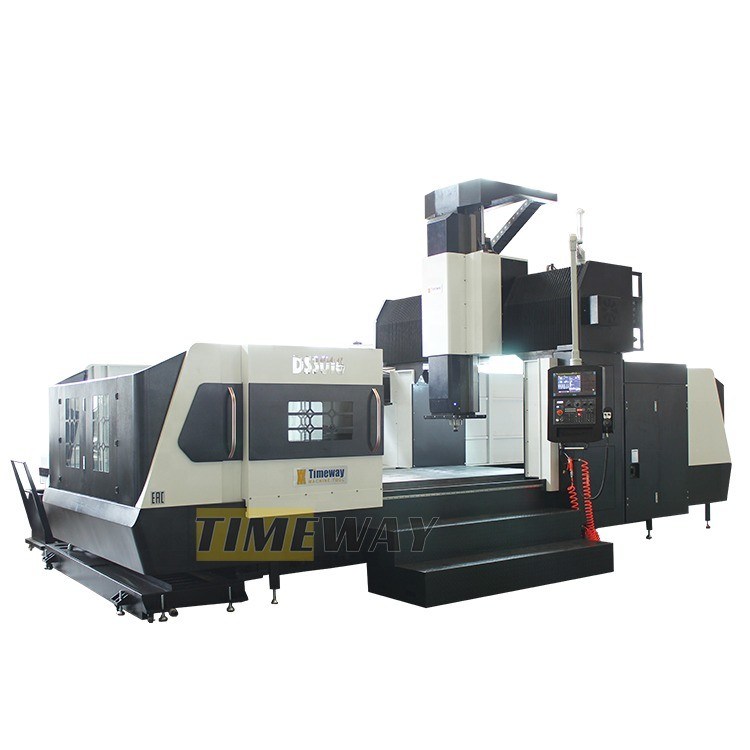

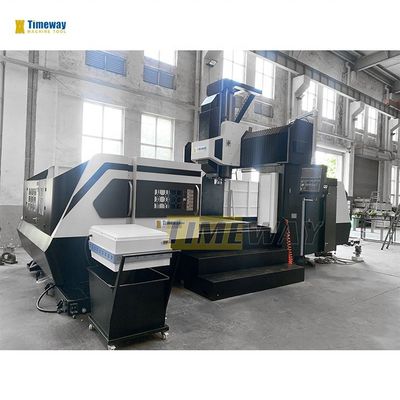

CNC加工センター 大型ガントリー型フレーシングマシン ガントリー加工センター
製品説明
仕様 | ユニット | GMC1000 | GMC1400 | GMC1600 |
テーブル幅 | mm | 900 | 1000 | 1200 |
テーブルの長さ | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
Tスロット (番号/幅/ピッチ) | mm | 5/22/165 年 | 7/22/150 | 7/22/170 年 |
負荷能力 | 体重 | 1500/1700/2000/2500/3000 | 3000/3500/4000/4500 | 3000/4000/5000 |
縦走 (X) | mm | 1300/1600/1800/2000/2200 | 2000/2500/3000/3500 | 2000/3000/4000 |
横断移動 (Y) | mm | 1000 | 1400 | 1650 |
垂直移動 (Z) | mm | 600 | 800 | 800 |
ゲントリー幅 | mm | 1400 | 1400 | 1650 |
作業部品の最高高さ | mm | 680 | 935 | 1060 |
スピンドルの鼻からテーブルまでの距離 | mm | 180~780 | 60~860 | 60~860 |
スピンドルの角形と直径 | - | BT2 医療機関 | BT2 医療機関 | BT2 医療機関 |
スピンドル速度 | rpm | 8000 | 6000 | 6000 |
X/Y/Z軸の供給速度 | m/min | 10/10/10 | 10/10/10 | 10/10/10 |
X/Y/Z軸の高速供給速度 | m/min | 20/20/20 | "エホバ の 祝福"を 祈り ます か | "エホバ の 祝福"を 祈り ます か |
X/Y/Z軸の電源モーターのトルク | N.m | 18/20/18 | 38/30/30 | 38/30/30 |
X/Y/Z軸の位置付け精度 | mm | 0.005 | 0.005 | 0.005 |
X/YZ軸の繰り返し精度 | mm | 0.003 | 0.003 | 0.003 |
メインモーター電源 | kw | 7.5 | 22 | 22 |
ツールマガジン容量 | T | 24 (ディスク) | 24 (ディスク) | 24 (ディスク) |
X/Y軸のガイドウェイタイプ | - | 線形 | 線形 | 線形 |
Z軸のガイドウェイタイプ | - | 線形 | スライディング | スライディング |
機械の重量 | トン | 12/14/16/18/20 | 18/21/24/27 | 20/25/29 |
機械の長さ | mm | 4300/4900/5300/5700/6100 | 5400/6400/7400/8400 | 5400/7400/9400 |
機械の幅と高さ | mm | 2700×3300 | 2700×3500 | 3300×3500 |
√ FANUC 0i MF CNC システム √ X/Y: 線形ガイドレール,Z: スライドガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度,低騒音,迅速なツール交換,高精度,長寿命.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
