高品質の鋳鉄で作られ,レールの表面は硬化され,精密な磨き,高い安定性と高硬さです.時代は証言します:優れた処理能力を保証する 設計された構造.
ベーステーブルスライドはTF素材で精密な手作業でスクラップされた.ホイールヘッドスライドは,ラインナーローラー,高精度,低運動摩擦のVフラットレールです.
|
詳細情報 |
|||
| CNCでもなくとも: | 普通の | 条件: | 新しい |
|---|---|---|---|
| 磨き長さ (mm): | 500 | 車輪のサイズ（mm）: | 750 |
| 表面の粗さ（μm）: | 0.32 μm | テーブルのサイズ（mm）: | 750*75*350 |
| テーブル移動 (X) (mm): | 475 | テーブル移動 (Y) (mm): | 475 |
| 電圧: | 220V/380V | サイズ (L*W*H): | 2600×2000×2220 |
| 体重 (kg): | 26000 | パワー (kW): | 15 |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 展示室の場所: | ベトナム,モロッコ,南アフリカ,韓国,カナダ,ウズベキスタン,イタリア | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 基本構成要素: | モーター、軸受け、ポンプ |
| 適用される産業: | 製造工場 | 中心間の間隔: | 2000 |
| 中央の高さ: | 350 (370) | 地面 (O.D): | 30〜630 |
| 地面 (I.D.): | 30-250 | 磨き距離 (O.D): | 2000/3000/4000/5000 |
| 負荷能力: | 320 | 作業頭回転角: | 3000 |
| 作業頭 スピンドルの角型: | 90° | 外部の研ぎ輪の大きさ: | 750×75×305 |
| ホイールヘッド スピンドル速度: | 14から140 | ||
製品の説明
製品説明

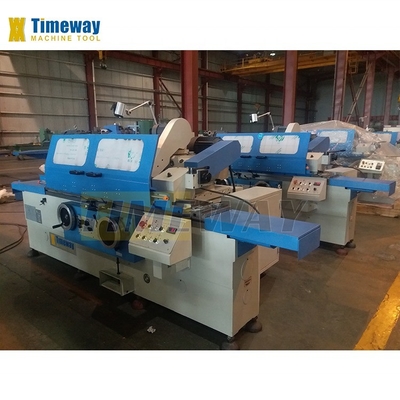

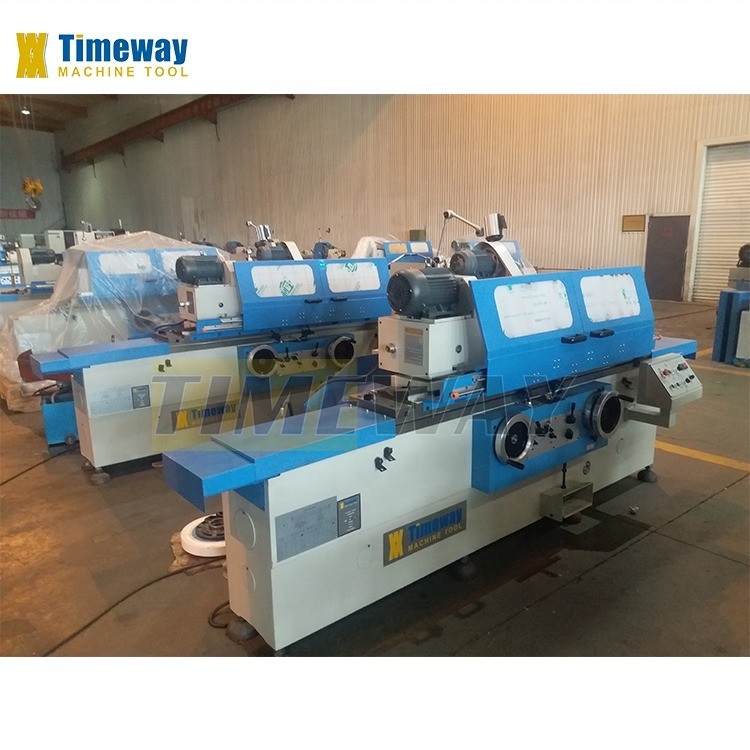

G-320円筒磨機は,円筒と円筒の外面を磨くのに適しており,UG-320汎用円筒磨機は,円筒と円筒の外面と内面を磨くのに適しています.G-320 についてUG-320では,作業頭がインバーターモーターを採用してステップレス速度調整を実現します.作業頭は,反時計方向90°の任意の位置に回転することができる.UG-320 の場合は,円筒式磨削機には内部磨削装置があります.内部の磨きスピンドルは精密なロールベアリングで支えられています. 作業台の長長移動は,水力またはハンドホイールによって駆動されます. 作業台は,磨き用で適しているように一定の程度に回転することができます. 輪頭横軸フィードは,
自動定期給餌と高速給餌を実現する水力駆動.また,ハンドホイールを通して粗末で細い給餌を行うことができます.ホイールヘッドスフィンダは,二金属シェルベアリングによって支えられています.スピンドルに高硬さと安定性を与える高品質の鋳鉄で作られ,レールの表面は硬化され,精密な磨き,高い安定性,高い硬さがあります.時代は証明します:優れた処理能力を保証する 設計された構造TF素材でベーステーブルスライド方法と精密マニュアルがクレープされている; 輪頭スライド
作業頭スピンドル,ホイールヘッドスピンドル,内部研磨スピンドル,冷却剤ポンプ,水力動力および水立油ポンプは,別々のモーターによって駆動されます.機械の移動部品は,電気を持っている機械の設計は良好で,外観は魅力的です.すべての制御レバーは,パネルに集中して操作を簡単にする 輪のドレッサーは,作業台の表面に組み立てることができる.
自動定期給餌と高速給餌を実現する水力駆動.また,ハンドホイールを通して粗末で細い給餌を行うことができます.ホイールヘッドスフィンダは,二金属シェルベアリングによって支えられています.スピンドルに高硬さと安定性を与える高品質の鋳鉄で作られ,レールの表面は硬化され,精密な磨き,高い安定性,高い硬さがあります.時代は証明します:優れた処理能力を保証する 設計された構造TF素材でベーステーブルスライド方法と精密マニュアルがクレープされている; 輪頭スライド
作業頭スピンドル,ホイールヘッドスピンドル,内部研磨スピンドル,冷却剤ポンプ,水力動力および水立油ポンプは,別々のモーターによって駆動されます.機械の移動部品は,電気を持っている機械の設計は良好で,外観は魅力的です.すべての制御レバーは,パネルに集中して操作を簡単にする 輪のドレッサーは,作業台の表面に組み立てることができる.
仕様 | ユニット | UG-320 |
センター間の距離 | mm | 1000/1500/2000/3000 |
中央の高さ | mm | 180 |
地面 (O.D) | mm | 8-320 |
地面 (I.D.) | mm | 30〜100 |
磨き距離 (O.D) | mm | 1000/1500/2000/3000 |
磨き距離 (I.D) | mm | 125 |
負荷能力 | 体重 | 150 |
作業頭回転角 | ° | +90° |
作業頭 スピンドルの角型 | - | MT4 |
作業頭 スピンドル速度 | rpm | 25-220 (ステップなし) |
ホイールヘッド スピンドル速度 | rpm | 1670 |
ホイールヘッドの高速移動 | mm | 50 |
ホイールヘッド横移動 | mm | 246 |
ホイールヘッドの回転角度 | ° | ±30° |
手輪のホイールヘッドフード/回 (粗末/細) | mm | 2/05 |
手輪のホイールヘッドフード (グラフ) (粗末/細) | mm | 0.01/00025 |
外部の研ぎ輪の大きさ | mm | 400×50×203 |
磨き車の一端の最大速度 | m/s | 35 |
内部研磨 スピンドル速度 | rpm | 10000/15000 |
内部研ぎ輪の大きさ | mm | 最大 50×25×13 最短 17×20×6 |
手輪の食卓給出回転あたり | mm | 6 |
テーブル回転角 (CW) | ° | 3°/3°/2°/2° |
テーブル回転角 (CCW) | ° | 7°/6°/5°/3° |
テーブルに沿った給餌速度 | m/min | 0.1-4 |
尾根の羽の角 | - | MT4 |
テイルストック 羽の移動 | mm | 30 |
外部の磨きモーター | kw | 5.5 |
内部磨きモーターの動力 | kw | 1.1 |
作業頭エンジンの動力 | kw | 1.5 |
総重量 | 体重 | 5300/6100/7900/9900 |
パッケージのサイズ (LxWxH) | cm | 322/422/540/739×200×205 |

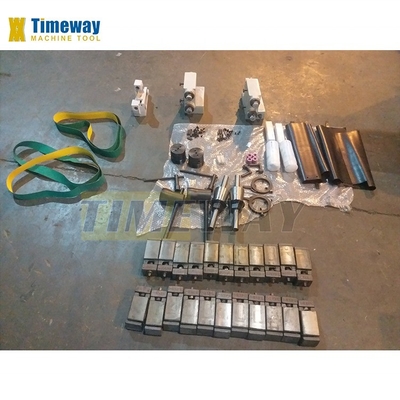

ブリッジプレートの測定 | バランススタンド |
安定した休憩 | 磁気分離器 |
車輪のフレンズ | 紙フィルター |
輪抜き機 | 中間磨き装置 |
バランスランス | 安定した休息 |
磨き車 | エンドホイール・ドレッサー |
冷却液タンク | 半径の輪のドレス |
カービッドが中部を動かす | DRO |
運転犬 | |
ホール・ドレッサー (ダイヤモンド・ペンなし) | |
作業ランプ | |
均等化クイン | |
内部研磨装置 (UG) | |
3つのマウントチャック (UG) | |
拡張軸 (UG) | |
内部研ぎ輪 (UG) | |
ツールセット | |
操作説明書 (英語版) |
回転部品のための外部の磨き
引換可能な内部磨き装置を備えています
ホイールヘッドスフィンダルは,バイメタルシェルベアリングによって支えられ,スフィンダルは高硬さと安定性を有し,重くて優れた仕上げ表面を保証します.
研磨頭は内側から外側への研磨を 180° 回転させることができる.
集中操作パネルと合理的に分散された行動
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
操作がとてもわかりやすく,ユーザーに
機械の前面に友好的な
