詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 横軸 |
| サイズ (L*W*H): | 3500×2900×3280 | 体重 (T): | 5.5 t |
| テーブルサイズ (mm): | 500x500 | CNC制御システム: | GSK,FANUC,MITSUBISHI,KND,シメンス |
| 軸数: | 3 | テーブル移動 (X) (mm): | 600 |
| テーブル移動 (Y) (mm): | 650 | テーブル移動 (Z) (mm): | 550 |
| 定位精度 (mm): | 0.04mm | 繰り返し可能性 (X/Y/Z) (mm): | 0.008 |
| スピンドルモーターの電源 (kW): | 11 | 最高。テーブルの負荷（kg）: | 500キロ |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 1624 |
| 主要 な 売り物: | 多機能性 | 保証: | 1 年 |
| 電圧: | 顧客の要求 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 履きやすいサイズ: | 500x500 |
| ワークテーブルインデックス: | 0.001 | 作業台のTスロット (No-sizexdistance): | 5/14/80 |
| 作業台の回転速度: | 16.6 | 作業台の負荷容量: | 500 |
| 固定力 (35kg/cm2): | 2500 | X軸移動: | 600 |
| Ｙ軸旅行: | 620 | Z軸 移動: | 550 |
| X/Y/Z軸の高速供給速度: | 11/28/18 | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | フィリピン,モロッコ,UAE,コロンビア,バングラデシュ | 基本構成要素: | モーター |
| 港: | 中国港 | ||
製品の説明
製品説明
仕様 | ユニット | HMC500 | HMC630 |
履きやすいサイズ | mm | 500×500 | 630×630 |
作業台番号 | pcs | 1 | 1 |
ワークテーブルインデックス | ° | 0.001° | 0.001° |
作業台のTスロット (No-sizexdistance) | - | 5/14/80 | 5/18/122 年 |
作業台の回転速度 | rpm | 16.6 | 11.1 |
作業台の負荷容量 | 体重 | 500 | 800 |
固定力 (35kg/cm2) | kg/m | 2500 | 4000 |
X軸移動 | mm | 600 | 1200 |
Y軸移動 | mm | 620 | 800 |
Z軸移動 | mm | 550 | 700 |
スピンドルの中心から作業台までの距離 | mm | 150〜750 | -60から740 |
スピンドルノースからウォータブルセンターまでの距離 | mm | 150〜700 | 215~880年 |
スピンドル・コーナー | - | BT2 医療 | BT2 医療法 |
マックス スピンドル速度 | rpm | 8000 | 6000 |
ATCスタイル/ステーション | - | 24 (ディスク) | 24 (ディスク) |
ツール直径最大 | mm | Φ78/Φ125 | Φ78/Φ125 |
最大 ツール 長さ | mm | 300 | 300 |
ツール最大重量 | 体重 | 8 | 8 |
ツール交換時間 | 秒数 | 7 | 7 |
X/Y/Z軸の供給速度 | mm/min | 1〜8000 | 1〜8000 |
X/Y/Z軸の高速供給速度 | m/min | 30/30/30 | 20/12/20 |
X/Y/Z軸のガイドウェイタイプ | - | 線形 | X/Z: 線形/Y: スライディング |
X/Y/Z軸の位置付け精度 | mm | 0.01 | 0.01 |
X/Y/Z軸の位置変更精度 | mm | 0.008 | 0.006 |
B軸の位置付け精度 | 秒数 | 10インチ | 10インチ |
メインモーター電源 | kw | 11 | 15/18. どうした?5 |
X/Y/Z軸の電源モーターのトルク | NM | 11/28/18 | 16/18/20 |
B軸の電源モーターのトルク | NM | 15 | 15 |
電力容量 | クワ | 50 | 50 |
空気圧 | kg/cm2 | 8 | 8 |
CNCシステム | - | FANUC | FANUC |
機械の重量 | 体重 | 7000 | 8000 |
機械の寸法 (LxWxH) | mm | 3500×2900×3280 | 4285×3120×3280 |
√ FANUC 0i MF CNC システム √ X/Y: 線形ガイドレール,Z: スライドガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.
>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

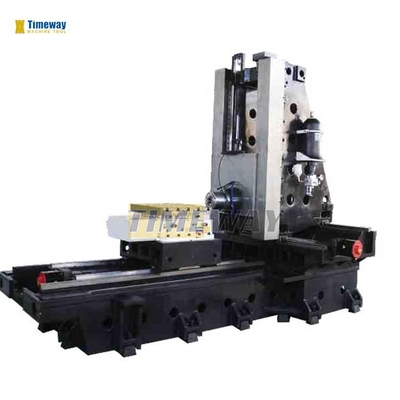

>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

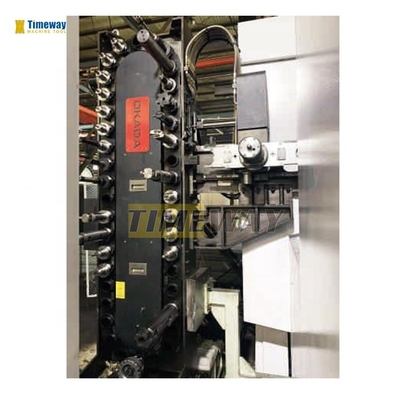

台灣 BT40 ディスク型ツールマガジン,高濃度,低騒音,迅速なツール交換,高精度,長寿命.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

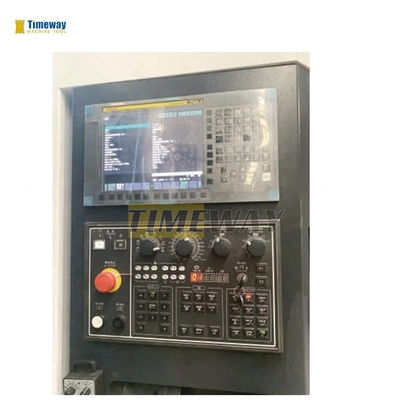

>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
