丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 3820×2560×3100 | 体重 (T): | 3 T |
| テーブルサイズ (mm): | 320×800 | CNC制御システム: | GSK,FANUC,MITSUBISHI,KND,シメンス |
| 軸数: | 3 | テーブル移動 (X) (mm): | 1200 |
| テーブル移動 (Y) (mm): | 1300 | テーブル移動 (Z) (mm): | 700 |
| 定位精度 (mm): | 0.04mm | 繰り返し可能性 (X/Y/Z) (mm): | 0.008 |
| スピンドルモーターの電源 (kW): | 18.5 | 最高。テーブルの負荷（kg）: | 500キロ |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 1624 |
| 主要 な 売り物: | 多機能性 | 保証: | 1 年 |
| 電圧: | 顧客の要求 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 作業台サイズ (WxL): | 710×1400 |
| Tスロット (番号/幅/ピッチ): | 1552年5月18日5 | 負荷能力: | 1200 |
| 縦走 (X): | 1300 | 横断移動 (Y): | 700 |
| 垂直移動 (Z): | 650 | スピンドルの鼻からテーブルまでの距離: | 150から800 |
| スピンドルの中心から柱までの距離: | 785 | スピンドル速度: | 8000 |
| 適用される産業: | 機械修理工房,製造工場 | 展示室の場所: | フィリピン,モロッコ,UAE,コロンビア,バングラデシュ |
| 基本構成要素: | モーター | 港: | 中国港 |
製品の説明
製品説明

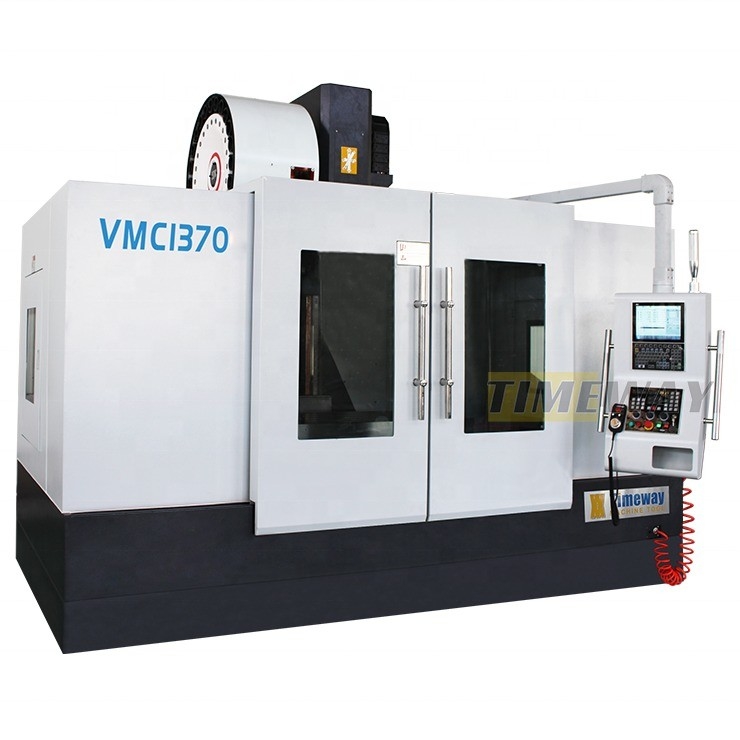

垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
仕様 | ユニット | VMC1370 | VMC1580 | VMC1690 | VMC1890 | |||
作業台サイズ (WxL) | mm | 710×1400 | 800×1700 | 900×1800 | 900×2000 | |||
Tスロット (番号/幅/ピッチ) | mm | 1552年5月18日5 | 5/22/135 年 | 5/22/165 年 | 5/22/165 年 | |||
負荷能力 | 体重 | 1200 | 1500 | 1600 | 1600 | |||
縦走 (X) | mm | 1300 | 1500 | 1600 | 1800 | |||
横断移動 (Y) | mm | 700 | 800 | 900 | 900 | |||
垂直移動 (Z) | mm | 650 | 700 | 680 | 800 | |||
スピンドルの鼻からテーブルまでの距離 | mm | 150から800 | 185年から885年まで | 160~840 | 160~960 | |||
スピンドルの中心から柱までの距離 | mm | 785 | 810 | 950 | 950 | |||
スピンドル・コーナー | - | BT2 医療法 | BT2 医療法 | BT2 医療法 | BT2 医療法 | |||
スピンドル速度 | rpm | 8000 | 8000 | 6000 | 6000 | |||
X/Y/Z軸の高速供給速度 | m/min | 12/12/12 | 12/12/12 | 10月12日 | 10月12日 | |||
X/Y/Z軸の電源モーターのトルク | N.m | 23/23/23 | 27/27/27 | 35/35/35 | 40/40/40 | |||
X/Y/Z軸の位置付け精度 | mm | 0.015 | 0.015 | 0.015 | 0.015 | |||
X/Y/Z軸の位置変更精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
メインモーター電源 | kw | 15/18. どうした?5 | 15/18. どうした?5 | 15/18. どうした?5 | 15/18. どうした?5 | |||
空気圧源 | kg/cm2 | 8 | 8 | 8 | 8 | |||
電力容量 | クワ | 30 | 30 | 35 | 40 | |||
ツールマガジン容量 | T | 24 (ディスク) | 24 (ディスク) | 24 (ディスク) | 24 (ディスク) | |||
ガイドウェイのタイプ | - | スライディング (Y軸4列車) | スライディング (Y軸4列車) | スライディング (Y軸4列車) | スライディング (Y軸4列車) | |||
機械の重量 | 体重 | 11000 | 14000 | 15000 | 15500 | |||
機械の寸法 (LxWxH) | mm | 3820×2560×3100 | 4200×3520×3055 | 4280×3700×3220 | 4590×3960×3440 | |||
√ FANUC 0i MF CNC システム √ X/Y: 線形ガイドレール,Z: スライドガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

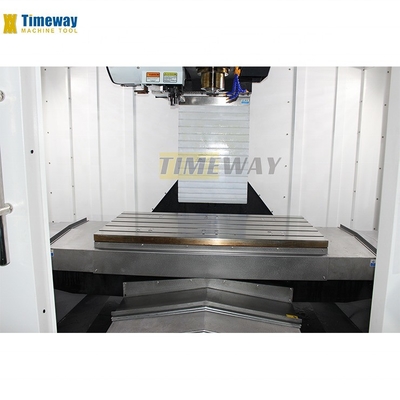

>> 硬化され,細工された作業台表面は高硬さを確保します.
>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

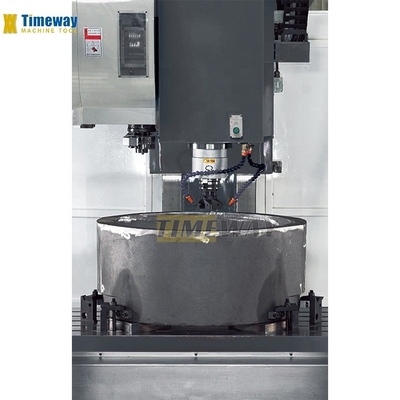

>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度,低騒音,迅速なツール交換,高精度,長寿命.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

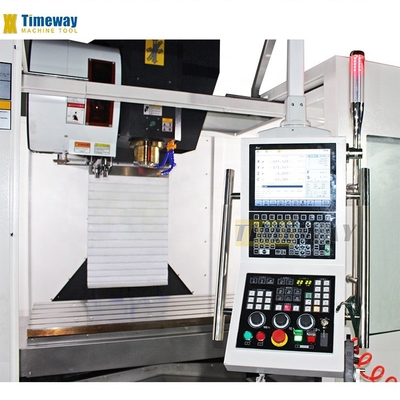

>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
