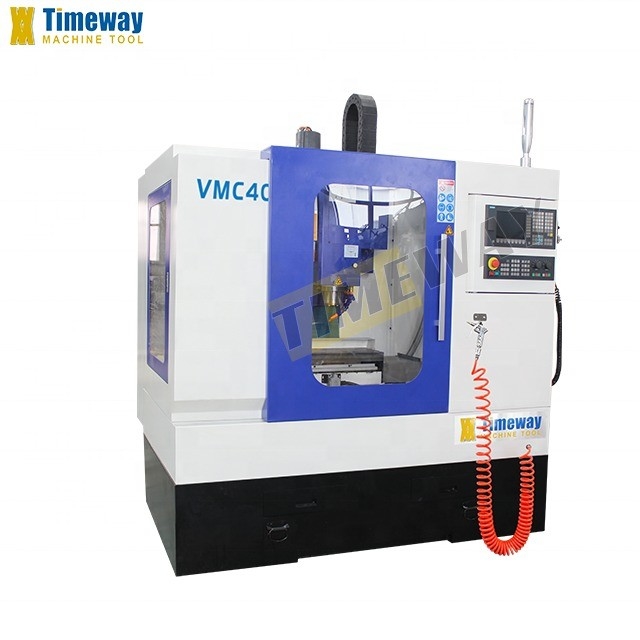

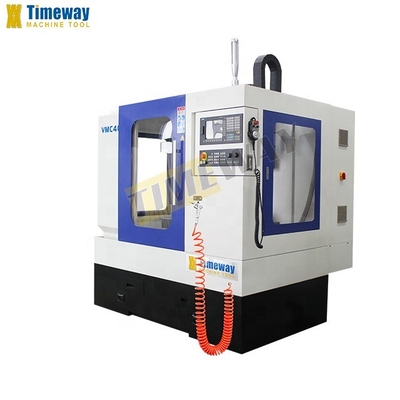

詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | ISO30 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 1460×1940×2180 mm | 体重 (T): | 1.15 トン |
| テーブルサイズ (mm): | 760×210 | CNC制御システム: | FANUC |
| 軸数: | 3 | テーブル移動 (X) (mm): | 400 |
| テーブル移動 (Y) (mm): | 230 | テーブル移動 (Z) (mm): | 500 |
| 定位精度 (mm): | ±002 | 繰り返し可能性 (X/Y/Z) (mm): | ±001 |
| スピンドル速度の範囲 (rpm): | 0~8000回転/m | スピンドルモーターの電源 (kW): | 2.2 KW |
| 最高。テーブルの負荷（kg）: | 200kg | ツール交換の時間 (s): | 6 |
| ツールマガジン容量: | 24 | 主要 な 売り物: | 競争力のある価格 |
| 保証: | 1 年 | 電圧: | 要求するように |
| 販売形態: | 熱い製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 制御システム: | GSK や SIEMENS | 作業台の寸法: | 210×760mm |
| 負荷能力: | 200キロ | 移動旅行: | 400/230/500mm |
| スピンドル速度: | 8000rpm | 適用する: | 小型部品とバッチ部品 |
| 体重: | 1150/1250kg | パワー: | 2.2kW |
| 適用される産業: | 機械修理工房,製造工場,その他 | 展示室の場所: | イタリア,ドイツ,フィリピン,ペルー,インドネシア,インド,ロシア,タイ,チリ,南アフリカ |
| 基本構成要素: | ほか | 港: | 中国港 |
製品の説明
製品説明

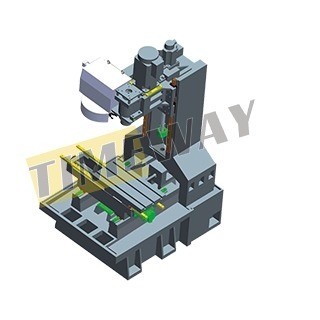

1. ベッドとコラムの主要な構造は,高硬さ鋳鉄を採用し,高効率の冷却熱処理によって,精度の安定性と耐久性を保証します.
2柱の設計は,高硬さと安定性を有する広いスパンと構造を採用します.
3柱の裏側にある対重量システムは,両軸方向性を持ち,スピンドルボックスの動きをより安定させ,振動の負の影響を効果的に抑制します.
43軸は,位置付けの安定性と位置付けの精度を繰り返すために,ダブルナッツの洗浄機を事前に緊縮することで,P3レベル精密ボールスクリューを採用しています.
53軸はすべて高精度の線形ローリングガイドで装備されており,フィード速度を増加させ,加工精度を保証します.

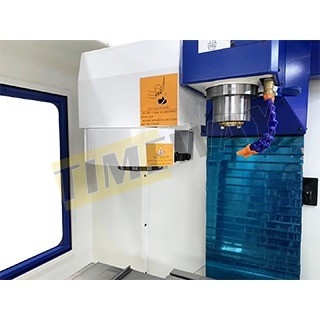

6精密な高速スピンドルユニットとACサーボモーターは,同期ベルト,低騒音,小さな振動と低熱値,磨き,掘削,リミング,掘削,タッピングによって接続されています.
7. 長垂直移動 ((Z軸移動500mm).また,分割のためのオプションの4番目の軸を装備することができます.
8メタルプレート統合設計,完全に閉ざされた安全ガード,全体的に良い高密封性能.
2柱の設計は,高硬さと安定性を有する広いスパンと構造を採用します.
3柱の裏側にある対重量システムは,両軸方向性を持ち,スピンドルボックスの動きをより安定させ,振動の負の影響を効果的に抑制します.
43軸は,位置付けの安定性と位置付けの精度を繰り返すために,ダブルナッツの洗浄機を事前に緊縮することで,P3レベル精密ボールスクリューを採用しています.
53軸はすべて高精度の線形ローリングガイドで装備されており,フィード速度を増加させ,加工精度を保証します.
6精密な高速スピンドルユニットとACサーボモーターは,同期ベルト,低騒音,小さな振動と低熱値,磨き,掘削,リミング,掘削,タッピングによって接続されています.
7. 長垂直移動 ((Z軸移動500mm).また,分割のためのオプションの4番目の軸を装備することができます.
8メタルプレート統合設計,完全に閉ざされた安全ガード,全体的に良い高密封性能.
仕様 | ユニット | VMC400 | ||
作業台のサイズ | mm | 760×210 | ||
Tスロット | mm | 14×3×63 | ||
最大荷重容量 | 体重 | 200 | ||
X旅行 | mm | 400 | ||
Y旅行 | mm | 230 | ||
Z旅行 | mm | 500 | ||
スピンドルノースからテーブル表面までの距離 | mm | 110から610 | ||
スピンドル軸から列までの距離 | mm | 320 | ||
スピンドル・コーナー | ISO30 | |||
マックス スピンドル速度 | rpm | 8000 | ||
圧力 | MPa | 0.6 | ||
スピンドル | スピンドルサーボモーターの電源 | kw | 2.2 | |
スピンドルモーターのトルク | N.m | 27 | ||
X/Y/Z軸 | 駆動モーターのトルク | N.m | 4 | |
給餌速度 | mm/min | 5000 | ||
速食速度 | mm/min | 12000 | ||
冷却液ポンプ | 冷却液のモーターパワー | w | 120 | |
定数流量 | L/分 | 25 | ||

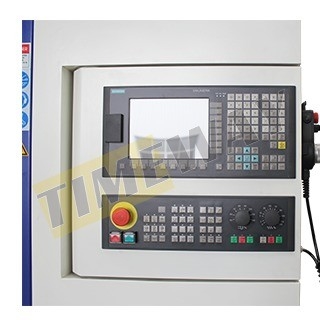

コントローラー | - | シヌメリック 808D | ||
フラットスクリーン | - | 7.2" LCDフラットスクリーン | ||
制御軸 | 複数の軸のフードコントローラ | - | 3軸 (X/Y/Z) | |
最小コマンドインクリメント | mm | 0.001 | ||
最小入力インクリメント | mm | 0.001 | ||
位置付け精度 | mm | ±002 | ||
繰り返す精度 | mm | ±001 | ||
西北/西南 | 体重 | 1150/1250 | ||
パッケージのサイズ | cm | 146×194×218 | ||

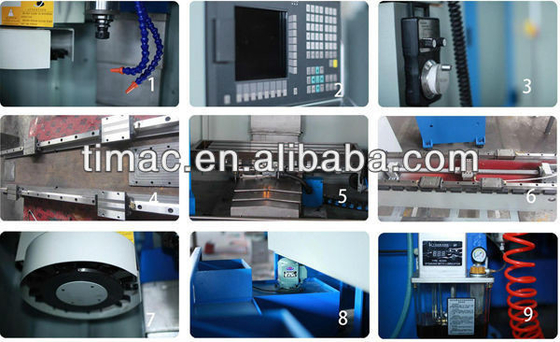

樹脂砂鋳造 X、Y、Zレイルは輸入された線形ガイドウェイを採用 X、Y、Zレイルはステンレス鋼の望遠鏡カバーを採用 ベルト駆動スピンドル付き標準,直接駆動スピンドルにはオプション 台湾製造の気力シリンダー 台湾 TAC、カルーセル型とディスク型はオプションで利用できます 鉛螺栓用のベアリング 輸入結合 選択として重量鋳造または窒素バランスシステムを持っている頭部バランスシステム 完全に囲まれた 固いタップ スピンドルの中央空爆 作業ランプ パイロットランプ USBとLANインターフェース 手動パルス発電機 (MPG) 集中自動潤滑システム 冷却システム 電気キャビネット用熱交換器 レベルリングブロックとボルト 道具箱と道具 CNCコントローラ | 4番目の軸のワイヤリング NC回転テーブル 直接駆動するスピンドル 円形冷却液ノズル スピンドル (CTS) による冷却液 スピンドルオイルクーラー 電動キャビネット用エアコン (A/C) オート ツールの長さを測定するシステム 自動 作業部件測定システム スクリップ型チップ輸送機 チェーン型チップ輸送機 高圧水洗浄システム 安全ドア オイルスキーマー |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
