詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | ほか |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 2660*4655*2650mm | 体重 (T): | 12のT |
| CNC制御システム: | FANUC | 軸数: | 5 |
| テーブル移動 (X) (mm): | 800 | テーブル移動 (Y) (mm): | 650 |
| テーブル移動 (Z) (mm): | 450 | 定位精度 (mm): | ±0012 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0008 | スピンドルモーターの電源 (kW): | 15.5 KW |
| 最高。テーブルの負荷（kg）: | 8kg | ツール交換の時間 (s): | 6 |
| ツールマガジン容量: | 24 | 主要 な 売り物: | 高精度 |
| 保証: | 1 年 | 電圧: | 380V/50Hz |
| 販売形態: | 熱い製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 仕事台の直径: | 650のmm | マックス 作業部品の重量: | 1000KG |
| スピンドル速度: | 16000のrpm | A軸の回転角: | -130度から +130度 |
| X/Y/Z 軸移動: | 800*650*450mm | A軸の速度: | 30回転/分 |
| C軸の速度: | 600のrpm | 体重: | 12000kg |
| パワー: | 15.5kw (スピンドル) | 適用される産業: | 機械修理工房,製造工場,その他 |
| 展示室の場所: | イタリア,ペルー,インドネシア,メキシコ,ロシア,タイ,チリ,コロンビア,南アフリカ,オーストラリア | 基本構成要素: | モーター |
| 港: | 中国港 | ||

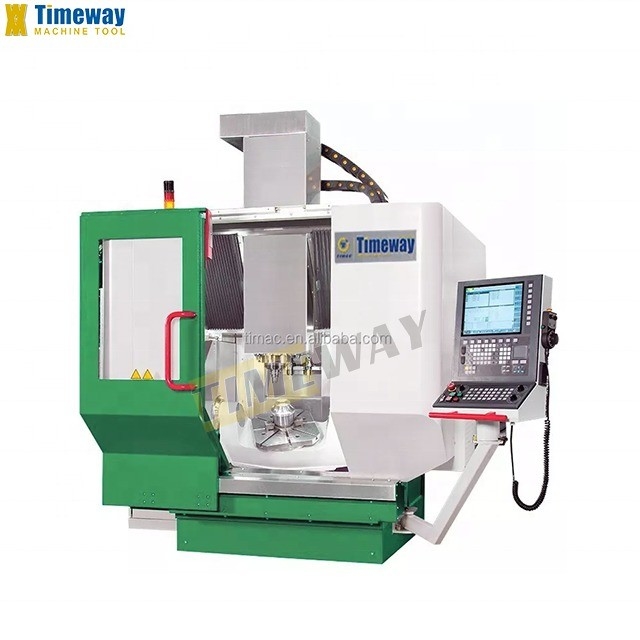

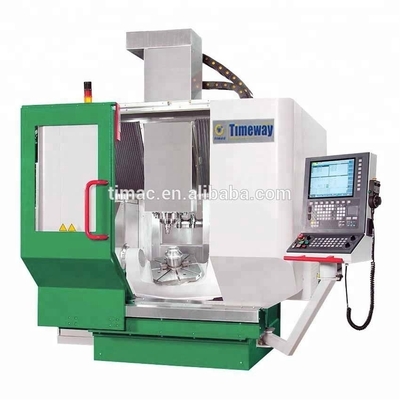

製品の説明
製品説明
1ゲントリ・フレームワークと機械構造の設計が改善されました
2人工リダンベッドボディを 採用する
3直接駆動技術により より良いダイナミックな応答能力が保証されます
4引力の中心に駆動する
5線形軸速食速度は60m/minです
6高いダイナミック応答技術
7高精度で高処理効率です
8ピックアップタイプツールマガジン,ツール交換時間は短く.
9高速C軸は,フレーシングと回転複合体の機能を実現します.
10A軸の回転角範囲: -130度から +130度
11. インテリジェント電源,使用期間中に20%の省エネ
2人工リダンベッドボディを 採用する
3直接駆動技術により より良いダイナミックな応答能力が保証されます
4引力の中心に駆動する
5線形軸速食速度は60m/minです
6高いダイナミック応答技術
7高精度で高処理効率です
8ピックアップタイプツールマガジン,ツール交換時間は短く.
9高速C軸は,フレーシングと回転複合体の機能を実現します.
10A軸の回転角範囲: -130度から +130度
11. インテリジェント電源,使用期間中に20%の省エネ

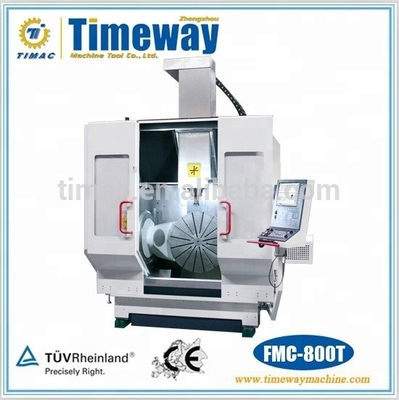

仕様 | 仕様 | ユニット | FMC-600 | FMC-600T (回転して) | |
容量 | 最大回転直径 | mm | Φ800 | Φ800 | |
フレッシング 幅最大 | mm | 800 | 800 | ||
マックス.フレーシングの高さ | mm | 420 | 420 | ||
作業台の直径 | mm | Φ650*540 | Φ650 | ||
作業部品の最大重量 | 体重 | 1000 | 1000500 (ターニング) | ||
旅行 | X/Y/Z軸の移動 | mm | 800/650/450 | 800/650/450 | |
A軸の回転角度範囲 | ° | -130°- +130° | -130°- +130° | ||
C軸の回転角度範囲 | ° | 任意の角度 | 任意の角度 | ||
スピンドル | マックス スピンドルトルク | N.m | 42/62 年 | 42/62 年 | |
マックス スピンドル速度 | rpm | 16000 | 16000 | ||
スピンドルモーターの定位電源 | kw | 15.5 | 15.5 | ||
ツールの棒の種類 | HSK-A63 | HSK-A63 | |||
ツールセンターは水から | 選択可能 | 選択可能 | |||
スピンドル方向 | そうだ | そうだ | |||
定位ロック | 違う | そうだ | |||
A軸 | ドライブタイプ | 直接駆動 トークモーターで | 直接駆動 トークモーターで | ||
駆動のトルク S1/S6 | N.m | 1880年から3480年まで | 1880年から3480年まで | ||
C軸 | ドライブタイプ | 直接駆動 トークモーターで | 直接駆動 トークモーターで | ||
駆動のトルク S1/S6 | N.m | 860/1620 | 860/1620 | ||
最大給餌速度 | X/Y/Z軸 | m/min | 4860 について | 4860 について | |
A軸 | rpm | 30 | 30 | ||
C軸 | rpm | 80 | 600 | ||
設定ユニット Min | X/Y/Z軸 | ええと | 10 について1 | 10 について1 | |
C軸 | ° | 00.001°,0.0001° | 00.001°,0.0001° | ||
完全閉ループ制御 | X/Y/Z軸 | スタンダード | スタンダード | ||
A/C軸 | スタンダード | スタンダード | |||
位置付け精度 | X/Y/Z軸 | ええと | 85 について | 85 について | |
A/C軸 | " | 85 について | 85 について | ||
位置変更精度 | X/Y/Z軸 | ええと | 53 について | 53 について | |
A/C軸 | " | 53 について | 53 について | ||
ツール誌 | 容量 | 32 | 32 | ||
ツールの最大直径 | mm | Φ80 | Φ80 | ||
ツールの長さ | mm | 300 | 300 | ||
道具の最大重量 | 体重 | 8 | 8 | ||
アクセサリー | ワイヤレスワークピースの計測頭 | ええと | ±3 (位置変更精度) | ||
ツール設定計 | ええと | ±3 (位置変更精度) | |||
機械の重量 | 北西 | 体重 | 12000 | 12000 | |
CNCシステム | モデル | GNC61 CNCシステム | |||
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
この製品の詳細を知りたい
