1最適なスピンドルサポートです
2基準として使用 垂直座標掘削のクラシック構造,より良いスピンドル硬さを持っています.
3CNC回転スウィングワークベンチ 双壁のサポート構造を実現します.
4Y軸は4つのガイドウェイを採用し,中央に位置するサポートとメインドライブです.

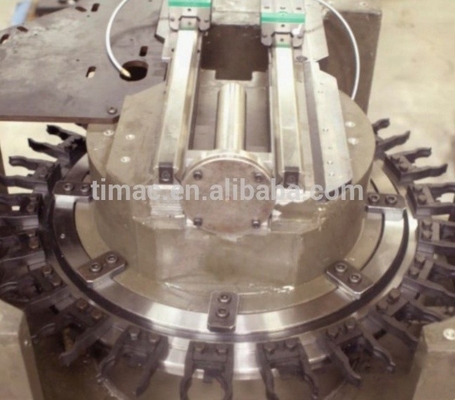

5機械の床と組み合わせた円形型ツールマガジン,シンプルな構造とスペースを節約.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドル数: | シングル |
|---|---|---|---|
| タイプ: | 垂直 | サイズ (L*W*H): | 2500*4200*2400mm |
| 体重 (T): | 4 T | テーブルサイズ (mm): | ほか |
| 軸数: | 3、4、5 | テーブル移動 (X) (mm): | 400 |
| テーブル移動 (Y) (mm): | 380 | テーブル移動 (Z) (mm): | 350 |
| 定位精度 (mm): | ほか | 繰り返し可能性 (X/Y/Z) (mm): | ほか |
| スピンドル速度の範囲 (rpm): | 0〜20000回転/m | スピンドルモーターの電源 (kW): | 16 について7.5 |
| 最高。テーブルの負荷（kg）: | 500キロ | ツール交換の時間 (s): | 2 |
| ツールマガジン容量: | 22 | 主要 な 売り物: | オートマティック |
| 保証: | 1年 | 電圧: | 380V/50Hz |
| 販売形態: | 熱い製品 2021年 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| テーブルサイズ: | ほか | 色: | 顧客の要求に応じて |
| 仕事台の直径: | 450mm | スピンドル速度: | 16000rpm |
| X/Y/Z 軸移動: | 400/380/350mm | A軸の速度: | 30回転/分 |
| C軸の速度: | 80RPM | CNCシステム: | 中国のGNC61CNCシステム |
| 軸線の数: | 5 | 適用される産業: | 製造工場,その他 |
| 展示室の場所: | サウジアラビア,メキシコ,タイ,アルゼンチン,アルジェリア,マレーシア | 基本構成要素: | エンジン |
| 港: | 中国港 | ||
製品の説明
製品説明

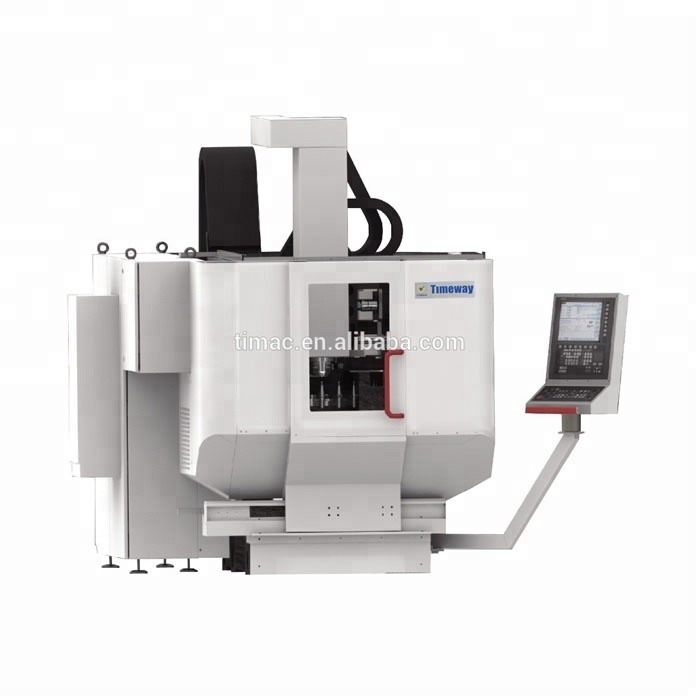

5軸垂直CNC加工センター
機械 ツール の 利点
1ゲントリ・フレームワークと機械構造の設計が改善されました
2人工リダンベッドボディを 採用する
3直接駆動技術により より良いダイナミックな応答能力が保証されます
4引力の中心に駆動する
5線形軸速食速度は60m/minです
6高いダイナミック応答技術
7高精度で高処理効率です
8ピックアップタイプツールマガジン,ツール交換時間は短く.
9高速C軸は,フレーシングと回転複合体の機能を実現します.
10A軸の回転角範囲: -130度から +130度
11. インテリジェント電源,使用期間中に20%の省エネ
2人工リダンベッドボディを 採用する
3直接駆動技術により より良いダイナミックな応答能力が保証されます
4引力の中心に駆動する
5線形軸速食速度は60m/minです
6高いダイナミック応答技術
7高精度で高処理効率です
8ピックアップタイプツールマガジン,ツール交換時間は短く.
9高速C軸は,フレーシングと回転複合体の機能を実現します.
10A軸の回転角範囲: -130度から +130度
11. インテリジェント電源,使用期間中に20%の省エネ
仕様
仕様 | 単位 | FMC-400 | ||
A軸 | ドライブタイプ | トークモーターによる直送 | ||
駆動のトルク S1/S6 | N.m | 689/1250 (単車) (シングルドライブ) | ||
C軸 | ドライブタイプ | 直接駆動 トークモーターで | ||
駆動のトルク S1/S6 | N.m | 315/582 年 | ||
最大給餌速度 | X/Y/Z軸 | m/min | 4048 について | |
A軸 | rpm | 30 | ||
C軸 | rpm | 80 | ||
設定ユニット Min | X/Y/Z軸 | ええと | 10 について1 | |
C軸 | ° | 00.001°,0.0001° | ||
位置付け精度 | X/Y/Z軸 | ええと | 85 について | |
A/C軸 | " | 85 について | ||
位置変更精度 | X/Y/Z軸 | ええと | 53 について | |
A/C軸 | " | 53 について | ||
CNCシステム | モデル | GNC61 CNCシステム | ||
注記: シリーズ機械ツールは 600Series; 800Series; 1250Series もあります. VMCシリーズの中で,X/Y/Z軸のみ,A/C軸がありません. FMC-Tシリーズ標準:鎖とC軸の高速回転を持つ電気スピンドル. しかし,FMCシリーズの電気スピンドルロックなしとC軸の低速度. お客様の要求に応じて,我々は異なる仕様を提供することができます.詳細な画像
主役
改善されたガントリーフレームと全機械構造設計
人工Lidan ベッドボディ
1熱膨張係数は 鋳鉄の1/20に過ぎず 熱変形誤差が小さい
2人工リダンダッシングは 鋳鉄の6倍で 振動性能も良く
3形成されたら,後続処理時間とコストを大幅に節約できます.
4部屋温度の固化製造プロセス,床材の精密機械ツール選択
2人工リダンダッシングは 鋳鉄の6倍で 振動性能も良く
3形成されたら,後続処理時間とコストを大幅に節約できます.
4部屋温度の固化製造プロセス,床材の精密機械ツール選択

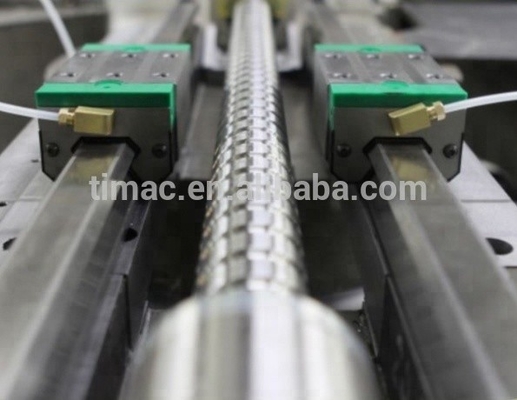

直接駆動技術
1ダイナミックな反応能力
2逆反応なし,トランスミッションの機械的な磨きなし
3トークモーターを回転座標主駆動技術として
4高精度の仕上げができるように,低速/高速トルクモーターをそれぞれ装備しています.
磨きと回転
2逆反応なし,トランスミッションの機械的な磨きなし
3トークモーターを回転座標主駆動技術として
4高精度の仕上げができるように,低速/高速トルクモーターをそれぞれ装備しています.
磨きと回転

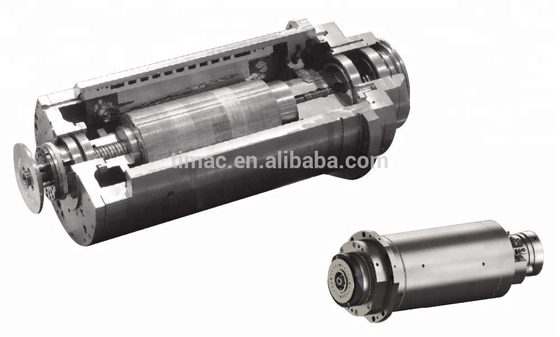

電動スピン
1機械加工センターの主要な部品の1つである. シリーズスフィンダは高速,精密,高硬さ,および
大功率の電動スフィンダ (スフィンダロックとターニング機能のフレッシングとターニング複合電動スフィンダ)
2高効率の精密加工に適しています 航空宇宙領域の統合性,複雑な体部品,航空エンジン
箱部品,回転傘のギア部品,模具部品
大功率の電動スフィンダ (スフィンダロックとターニング機能のフレッシングとターニング複合電動スフィンダ)
2高効率の精密加工に適しています 航空宇宙領域の統合性,複雑な体部品,航空エンジン
箱部品,回転傘のギア部品,模具部品

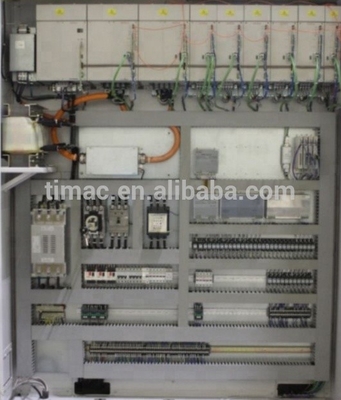

CNC システム の 利点
1完璧な5軸技術 (RTCP,傾斜式機床加工)
2高速の情報通信
3高解像度 高精度周波数制御のスケジューリング
4位置や角度を正確に認識する
5多チャンネル制御技術
6システムには無線探査機と ツール設定のゲージの アクセスがサポートされています
7誤差補償機能:両方向ピッチ補償,線性補償 (各偏差を含む)
報酬の垂直程度など
8副開発とオフライン3Dシミュレーションシステム
2高速の情報通信
3高解像度 高精度周波数制御のスケジューリング
4位置や角度を正確に認識する
5多チャンネル制御技術
6システムには無線探査機と ツール設定のゲージの アクセスがサポートされています
7誤差補償機能:両方向ピッチ補償,線性補償 (各偏差を含む)
報酬の垂直程度など
8副開発とオフライン3Dシミュレーションシステム
