丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 3820×2600×3100mm | 体重 (T): | 10T |
| テーブルサイズ (mm): | 1360×700 | CNC制御システム: | FANUC, MITSUBISHI,シメンス |
| 軸数: | 3、4、5 | テーブル移動 (X) (mm): | 1200 |
| テーブル移動 (Y) (mm): | 700 | テーブル移動 (Z) (mm): | 700 |
| 定位精度 (mm): | ±0008 | 繰り返し可能性 (X/Y/Z) (mm): | ±0005 |
| スピンドル速度の範囲 (rpm): | 1〜6000回転/m | スピンドルモーターの電源 (kW): | 15/18.5 |
| 最高。テーブルの負荷（kg）: | 1200kg | 送り速度（mm/min）: | 1 - 10000 mm/min |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 24 |
| 主要 な 売り物: | 柔軟な製造 | 保証: | 1年 |
| 電圧: | 380V/50Hz | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 色: | 顧客の要求に応じて |
| テーブルサイズ: | 1360×700mm | 軸線の数: | 5 |
| X軸旅行: | 1200 | Ｙ軸旅行: | 700 |
| 製品名: | 5軸のCNCフレッシングマシン | 機械の種類: | 縦CNCのフライス盤 |
| 製品タイプ: | CNCフレーシング機械 | キーワード: | 5軸のcncフレーシングマシン |
| 名前: | 金属用cncフレーシング機械 | 適用される産業: | 建設材料の店,機械修理の店,食品・飲料工場,レストラン,建設工事,エネルギー・鉱業,広告会社 |
| 展示室の場所: | カナダ,イタリア,フランス,ブラジル,メキシコ,ロシア,ルーマニア,オーストラリア | 速食速さ (m/min): | 24/24/15 |
| 基本構成要素: | CNCシステム | ||
製品の説明

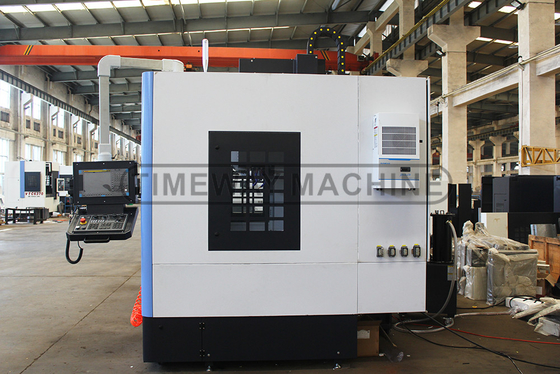

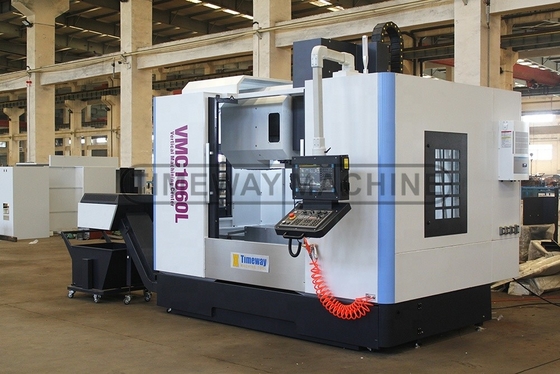

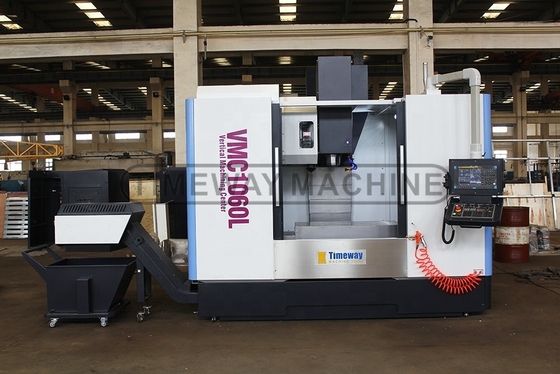

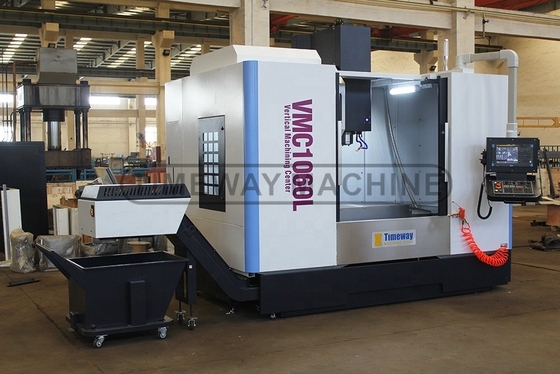

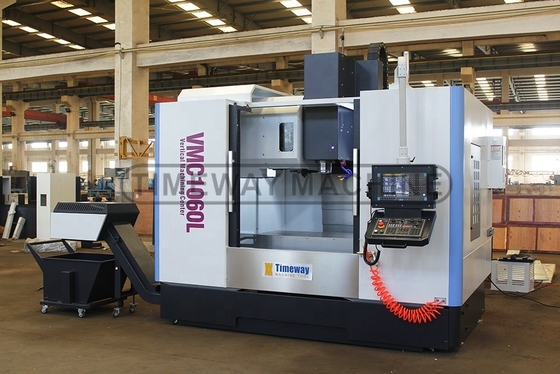

CNC垂直加工センター
製品説明
垂直加工センターの用途:
VMCシリーズの垂直加工フライディングセンターは,CNC FANUCまたはSIEMENS (コンピュータ数値制御装置) によって制御され,切断処理を行う垂直加工センターです.掘削を行うことができます複雑で精密で少量で多種多様な部品の加工を解決できます
仕様 | ユニット | VMC1270L |
X/Y/Z軸のガイドウェイタイプ | / | X/Y:線形ガイドレール,Z:滑りガイドレール |
容量 | ||
X軸移動 | mm | 1200 |
Y軸の移動 | mm | 700 |
Z軸移動 | mm | 700 |
テーブル | ||
テーブルサイズ | mm | 1360×700 |
負荷能力 | 体重 | 1200 |
Tスロット (番号/幅/ピッチ) | mm | 5-18-152 オーケー5 |
テーブルの中心部までの距離 | mm | 140~840 |
スピンドル | ||
スピンドルの中心から列までの距離 | mm | 785 |
スピンドル・コーナー | / | BT2 医療機関 |
スピンドル速度 | r/min | 6000 |
メインモーター電源 | kw | 15/18. どうした?5 |
3軸 (X/Y/Z) | ||
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 3/3/3 |
X/Y/Z軸のサーボモーター (FANUC) | Nm | β22/β22/β30 |
X/Y/Z軸の高速供給速度 | m/min | 24/24/15 |
X/Y/Z軸の切断給出速度 | mm/min | 0から10000 |
精度 | ||
X/Y/Z軸の位置付け精度 | mm | ±0008 |
X/Y/Z軸の位置位置確認の精度 | mm | ±0006 |
ツール・マガジン (ATC) | ||
ATCスタイル | / | ディスク |
航空管制能力 | 道具 | 24 |
ツール交換時間 (ツールからツールへ) | 秒数 | 2.4 |
ツール最大重量 | 体重 | 18 |
ツール直径最大 | mm | Φ112/Φ200 (空) |
最大 ツール 長さ | mm | 300 |
ほか | ||
電源 | KVA | 30 |
空気圧が必要 | kg/cm2 | 6 から 8 |
Z軸バランスシステム | / | 重量鋳造 |
機械の重量 | 体重 | 10000 |
総寸法 (LxWxH) | mm | 3820×2600×3100 |
CNCシステム | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC システム √ X/Y: 線形ガイドレール,Z: スライドガイドレール √ 台湾 BT50 スピンドル,6000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台湾の大きなトルクBT50 スピンドル,速度6000rpm.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.
>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
