B軸 (NC回転テーブル) を配備した標準の分割処理要件.

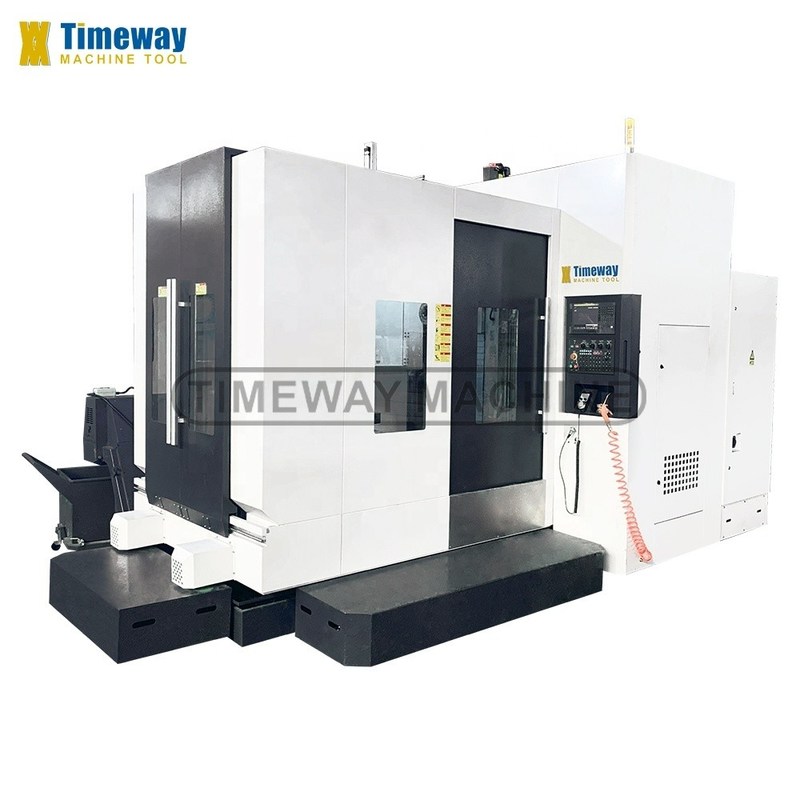

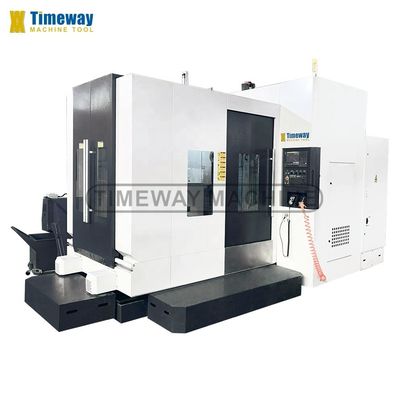

HMCの水平加工センターの構造は,ポジティブT型,逆T型,クロス型. 異なるサイズと形状の作業部品のさまざまな加工要件を実現します.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療法 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 横軸 |
| サイズ (L*W*H): | 4860×3600×3460mm | 体重 (T): | 12のT |
| テーブルサイズ (mm): | 630×630 | CNC制御システム: | FANUC |
| 軸数: | 4 | テーブル移動 (X) (mm): | 1100 |
| テーブル移動 (Y) (mm): | 800 | テーブル移動 (Z) (mm): | 1100 |
| 定位精度 (mm): | ±0008 | 繰り返し可能性 (X/Y/Z) (mm): | ±0005 |
| スピンドル速度の範囲 (rpm): | 1〜6000回転/m | スピンドルモーターの電源 (kW): | 15/18.5 |
| 最高。テーブルの負荷（kg）: | 1500kg | 送り速度（mm/min）: | 1〜8000mm/min |
| ツール交換の時間 (s): | 5 | ツールマガジン容量: | 24 |
| 主要 な 売り物: | 柔軟な製造 | 保証: | 1年 |
| 電圧: | 380V/50Hz またはオーダー | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 色: | オーダーメイド | 作業台のサイズ: | 630X630mm |
| 回転式作業台: | 1°または0.001° | Tスロット: | 5-18-100 |
| ツールマガジン容量: | 24ツール | ATC ツールの直径: | 112/200mm |
| ATC ツールの長さ: | 300 | ATC ツールの重量: | 18kg |
| ATC ツールの交換時間: | 5sec | 適用される産業: | 機械修理工房,製造工場,エネルギー・鉱業,広告会社 |
| 展示室の場所: | カナダ,イギリス,アメリカ,イタリア,フランス,ドイツ,ブラジル,ペルー,メキシコ,ロシア,スペイン,チリ,ウズベキスタン,オーストラリア | 基本構成要素: | FANUC |
| 速食速さ (m/min): | 24/24/24 | 港: | 中国の港 |
製品の説明
製品説明
垂直加工センターの用途:
HMCシリーズの水平加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を行うCNC水平加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます
仕様 | ユニット | HMC630 |
機械の構造 | / | 陽性 T型 |
容量 | ||
X軸移動 | mm | 1100 |
Y軸の移動 | mm | 800 |
Z軸移動 | mm | 1100 |
表 (B軸) | ||
B軸のサーボモータートルク (FANUC) | / | ビス22 |
テーブルサイズ | mm | 630×630 |
テーブル番号 | pcs | 1 |
表のインデックス | ° | 1°×360 |
Tスロット (番号/幅/ピッチ) | / | 5-18-100 |
テーブル回転速度 | rpm | 16.6 |
負荷能力 | 体重 | 1500 |
固定力 (35kg/cm2) | kg/m | 5000 |
スピンドル | ||
スピンドルの中心からテーブルまでの距離 | mm | 50〜850 |
テーブルの中心部までの距離 | mm | 125-1225 |
スピンドル・コーナー | / | BT2 |
スピンドル速度 | rpm | 6000 |
メインモーター電源 | kw | 15/18. どうした?5 |
3軸 (X/Y/Z) | ||
X/Y/Z軸のサーボモーター (FANUC) | / | bis30/bis30/bis30 |
X/Y/Z軸の切断給出速度 | mm/min | 1〜8000 |
X/Y/Z軸の高速供給速度 | m/min | 24/24/24 |
X/Y/Z軸のレールタイプ | - | X/Z: 線形/Y: スライディング |
精度 | ||
X/Y/Z軸の位置付け精度 | mm | ±0008 |
X/Y/Z軸の位置位置確認の精度 | mm | ±0005 |
B軸の位置付け精度 | " | ±10" |
ツール・マガジン (ATC) | ||
ATCスタイル | / | ディスク |
航空管制能力 | 道具 | 24 |
ツール交換時間 (ツールからツールへ) | 秒数 | 5 |
ツール最大重量 | 体重 | 18 |
ツール直径最大 | mm | Φ112/Φ200 |
最大 ツール 長さ | mm | 300 |
ほか | ||
電源 | KVA | 40 |
空気圧が必要 | kg/cm2 | 8 |
機械の重量 | 体重 | 12000 |
総寸法 (LxWxH) | mm | 4860×3600×3460 |
CNCシステム | / | FANUC |
√ FANUC 0i MF CNC システム √ X/Z:線形ガイドレール,Y:スライドガイドレール √ 台湾 BT50 スピンドル,6000rpm √ 台湾NC回転テーブル (B軸) √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

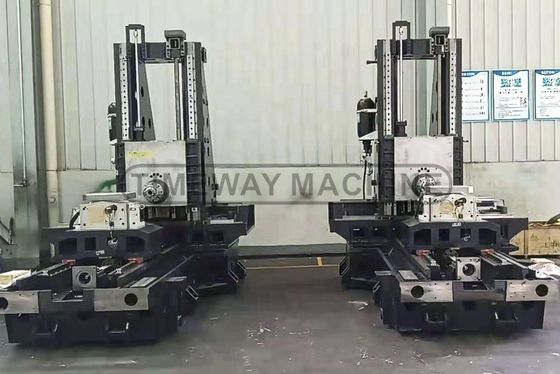

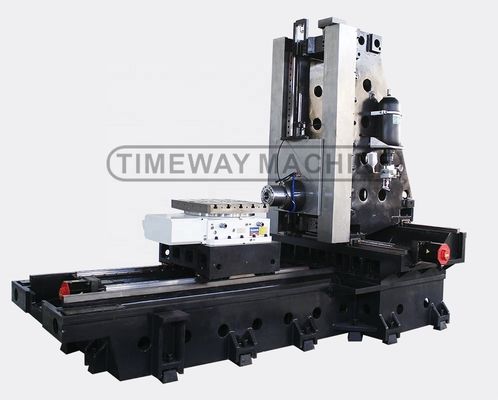

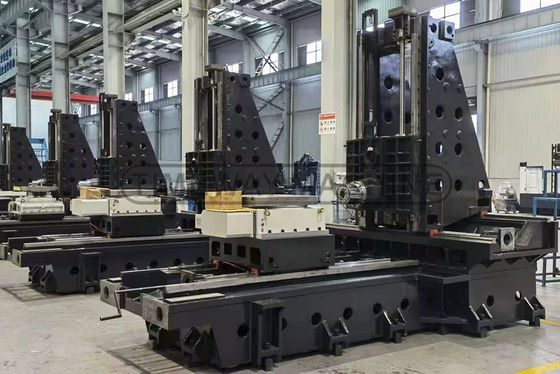

>> ポジティブなT型機械構造を採用します.
X/Z軸は台湾HIWIN重荷ローラー線形ガイドレールとHIWINボールスクリューを採用します.
>> 硬化され,細工された作業台表面は高硬さを確保します.==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

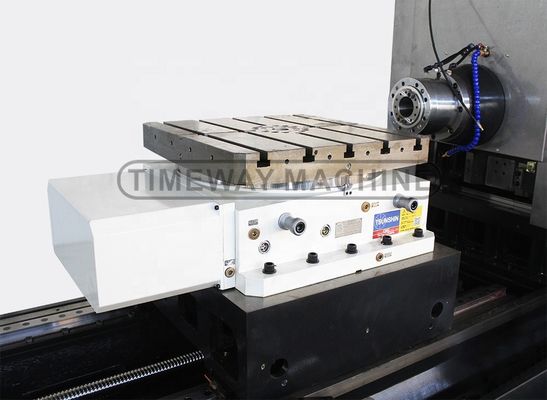

>>B軸:台湾 1° NC回転テーブルは標準で,顧客は0.001° NC回転テーブルを選択することができます.
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

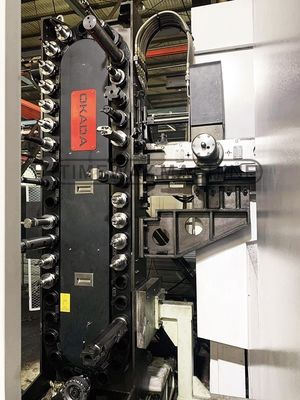

台灣 BT50 チェーン型ツールマガジン (40tools ATC) を選択してください.高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
安定したCNCシステムは,CNC水平加工センターのすべての作業性能を保証します.
>>日本FANUC CNCシステムも標準品です
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直加工センター用レーザーインターフェロメーター:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
