詳細情報 |
|||
| 条件: | 新しい | スピンドル数: | シングル |
|---|---|---|---|
| タイプ: | 垂直 | サイズ (L*W*H): | サイズ: 2100×1800×2150mm |
| 体重 (T): | 3 T | テーブルサイズ (mm): | 320×800 |

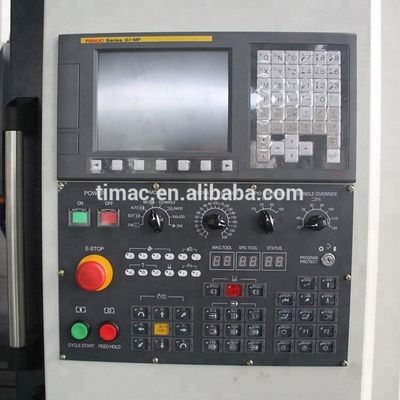

| CNC制御システム: | GSK、FANUC、三菱、Siemens | 軸数: | 3 |
| テーブル移動 (X) (mm): | 550 | テーブル移動 (Y) (mm): | 340 |
| テーブル移動 (Z) (mm): | 500 | 定位精度 (mm): | ±0005 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.003 | スピンドルモーターの電源 (kW): | 5.5 |
| 最高。テーブルの負荷（kg）: | 350kg | ツール交換の時間 (s): | 1 |
| ツールマガジン容量: | 12 | 主要 な 売り物: | 高精度 |
| 保証: | 1 年 | 電圧: | 必要 と し て |
| 販売形態: | 熱い製品 2019 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械の種類: | 垂直加工センター CNC | コントロールモード: | 全自動 |
| 制御システム: | FANUCかSiemensかGSKか | 仕事台のサイズ: | 320×800mm |
| 仕事台旅行: | 550/340mm | スピンドルの垂直移動: | 500mm |
| スピンドル速度: | 0～8000rpm | 紡錘のタイプ: | BT2 医療法 |
| 鉄道: | 線形 | X/Y/Z軸の供給速度: | 24/24/24m/min |
| 適用される産業: | 製造工場 | 展示室の場所: | ペルー ケニア コロンビア 南アフリカ |
| 基本構成要素: | ローヤリング | ||
製品の説明

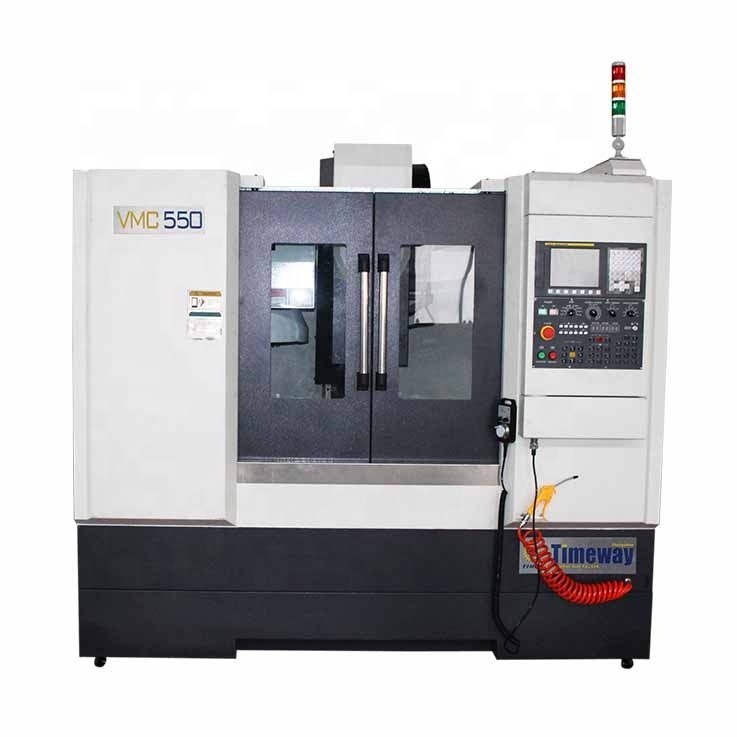

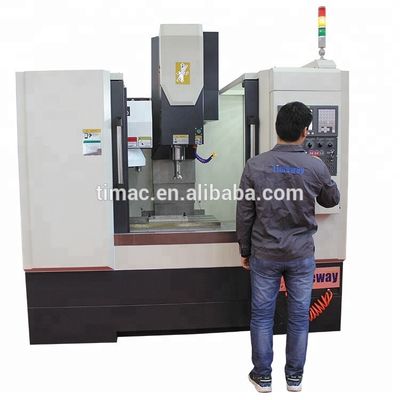

3軸線形鉄道垂直加工センター CNCマシン
VMC550
製品説明
|
| 特徴: |
| • 基礎設計から高速で高精度の連続加工の保証までのすべての段階において,機械ツールの構造はANSYSで分析されます. • 機械ツールの優れた屈曲硬さを確保するために,機械ツールの中心部が負荷を負うときに発生する変形に対するシミュレーションテストを行います. |

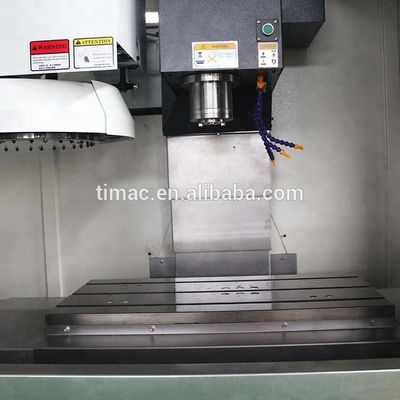

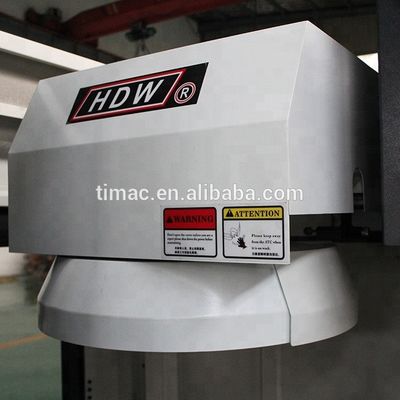

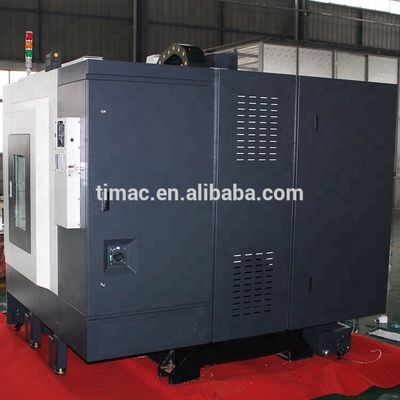

| 機能の部分の表示 | |
| |
|
|
|
技術パラメータ:
| 仕様 | ユニット | VMC550 |
| 作業台のサイズ (LxWxH) | mm | 800×320 |
| Tスロット (数/幅/距離) | mm | 3-14-110 |
| 作業台の最大重量 | 体重 | 350 |
| X軸移動 | mm | 550 |
| Y軸の移動 | mm | 340 |
| Z軸移動 | mm | 500 |
| スピンドルの中心から列までの距離 | mm | 390 |
| スピンドルの鼻から作業台までの距離 | mm | 100から600 |
| スピンドル・コーナー | - | BT2 医療法 |
| スピンドル速度 | rpm | 8000 |
| X軸の高速供給速度 | mm/min | 24000 |
| Y軸の高速供給速度 | mm/min | 24000 |
| Z軸の高速供給速度 | mm/min | 24000 |
| ATCタイプ | - | カルーセル |
| 航空管制局 | pcs | 12 |
| ツール最大重量 | 体重 | 8 |
| ツール直径最大 | mm | 90 |
| 最大 ツール 長さ | mm | 300 |
| ツール交換時間 | 秒数 | 7/60HZ |
| スピンドルモーターの電源 | kw | 5.5 |
| X軸サーボモーターの電源 | Nm | 6 |
| Y軸サーボモーターの電源 | Nm | 7.7 |
| Z軸のサーボモーターの電源 | Nm | 10 |
| 位置付け精度 | mm | ±0.005/300 |
| 位置変更精度 | mm | ±0003 |
| 総寸法 (LxWxH) | mm | 2100×1800×2150 |
| 機械の重量 | 体重 | 3000 |
| 引用を取得する | ||
