丸いパーツを加工するための4番目の軸を装備する.
B+C 軸のクイックタイプ NC 回転テーブルを装備する.
A+C軸 NC回転テーブルを装備する.
旋回頭 (B軸) + NC回転テーブル (C軸) で装備されている.
|
詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | 3200×2560×2960 | 体重 (T): | 6.25 トン |
| テーブルサイズ (mm): | 1200x600 | CNC制御システム: | GSK,FANUC,シメンス |
| 軸数: | 3、4、5 | テーブル移動 (X) (mm): | 1100 |
| テーブル移動 (Y) (mm): | 600 | テーブル移動 (Z) (mm): | 600 |
| 定位精度 (mm): | ±0008 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.006 |
| スピンドル速度の範囲 (rpm): | 1〜8000回転/m | スピンドルモーターの電源 (kW): | 11/15 |
| 最高。テーブルの負荷（kg）: | 800kg | 送り速度（mm/min）: | 1 - 10000 mm/min |
| ツール交換の時間 (s): | 2 | ツールマガジン容量: | 24, 32, 40 |
| 主要 な 売り物: | 高精度 | 保証: | 1 年 |
| 電圧: | 顧客の要求 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| X/Y/Z軸の線形鉄道: | そうだ | 作業台のサイズ: | 1200×600mm |
| CNCコントローラ: | GSK ファヌック シメンス | BT2 機械用機械: | そうだ |
| 第4軸: | 選ぶ | 第5軸: | 選ぶ |
| 製品タイプ: | 機械センター Cnc ミルマシン | 色: | スタンダード |
| 用具のチェンジャー: | ATC 16/24 ツール交換機 | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | エジプト,カナダ,アメリカ,イタリア,フランス,ドイツ,ブラジル,メキシコ,ロシア,スペイン,アルジェリア,ルーマニア,南アフリカ,ウクライナ | 速食速さ (m/min): | 36/36/36 |
| 基本構成要素: | CNCシステム | ||
製品の説明
製品説明
垂直加工センターの用途:
VMCシリーズの垂直加工センターは,CNC (コンピュータ数値制御装置) によって制御され,切削処理を実行する垂直加工センターです.トップリング・フレーシング複雑で精密で少量で多種多様な部品の加工を解決できます

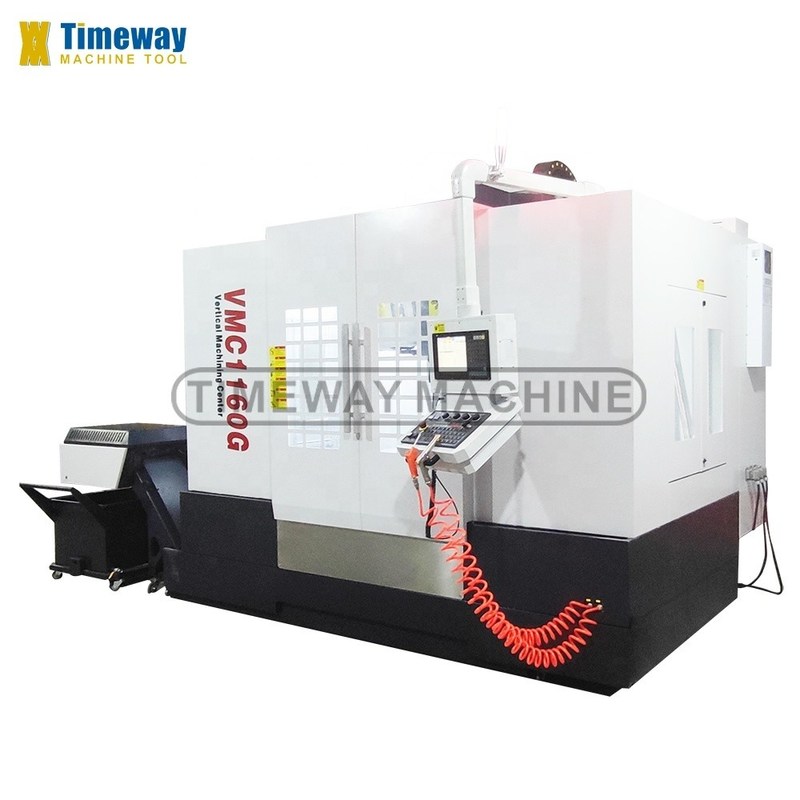

仕様 | ユニット | VMC1160G |
X/Y/Z軸のガイドウェイタイプ | / | 線形ガイドレール |
容量 | ||
X軸移動 | mm | 1100 |
Y軸の移動 | mm | 600 |
Z軸移動 | mm | 600 |
テーブル | ||
テーブルサイズ | mm | 1200×600 |
負荷能力 | 体重 | 800 |
Tスロット (番号/幅/ピッチ) | mm | 5-18-100 |
テーブルの中心部までの距離 | mm | 120から720 |
スピンドル | ||
スピンドルの中心から列までの距離 | mm | 672 |
スピンドル・コーナー | / | BT2 石油 |
スピンドル速度 | r/min | 8000 |
メインモーター電源 | kw | 喜び を 味わう 方法 |
3軸 (X/Y/Z) | ||
X/Y/Z軸のサーボモーターパワー (ミツビシ) | kw | 3/3/3 |
X/Y/Z軸のサーボモーター (FANUC) | Nm | β22/β22/β22 |
X/Y/Z軸の高速供給速度 | m/min | 36/36/36 |
X/Y/Z軸の切断給出速度 | mm/min | 0から10000 |
精度 | ||
X/Y/Z軸の位置付け精度 | mm | ±0.003/300 |
X/Y/Z軸の位置位置確認の精度 | mm | ±0.003/300 |
ツール・マガジン (ATC) | ||
ATCスタイル | / | ディスク |
航空管制能力 | 道具 | 24 |
ツール交換時間 (ツールからツールへ) | 秒数 | 1.4 |
ツール最大重量 | 体重 | 8 |
ツール直径最大 | mm | Φ78/Φ120 (空) |
最大 ツール 長さ | mm | 300 |
ほか | ||
電源 | KVA | 25 |
空気圧が必要 | kg/cm2 | 6 から 8 |
Z軸バランスシステム | / | 窒素バランス |
機械の重量 | 体重 | 6200 |
総寸法 (LxWxH) | mm | 3200×2560×2960 |
CNCシステム | / | FANUC/MITSUBISHI |
√ FANUC 0i MF CNC システム √ X/Y/Z:線形ガイドレール √ 台湾 BT40 スピンドル,8000rpm √ 24ツールの台湾式ディスク型航空管制機 √ 完全に囲まれ √ マニュアルパルス発電機 (MPG) √ USBとLANインターフェース √ 作業ランプ √ パイロットランプ √ 冷却システム √ 集中自動潤滑システム √ スピンドルの空気吹き出し √ 空気砲 √ フレーニング・アーバー&チャック √ 電動キャビネット用の交換器 √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4 番目の軸 & 5 番目の軸 直接駆動するスピンドル (10000,12000,15000rpm) _ 円形冷却液ノズル スピンドル (CTS) による冷却液 _ スピンドルオイルクーラー エアコン _ チェーン型チップコンベヤー ウォーターガン _ セキュリティドア ツール測定システム 作業部件測定システム |
機械の詳細
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 硬化され,細工された作業台表面は高硬さを確保します.
>> オプション台湾 TJR NC回転テーブル 4 軸で丸いパーツを処理し,4 軸のリンクを実現します.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 大きな作業スペースは,異なるサイズのパーツの加工要件を満たすことができます.
>> ステンレス鋼の望遠鏡蓋は,機械のガイドウェイとボールスクリューを損傷から効果的に保護することができます.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
台灣 BT40 ディスク型ツールマガジン,高濃度 低騒音 ツール交換速さ 高精度 長寿命
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 安定したCNCシステムは,CNC垂直加工センターのすべての作業性能を保証します.
>> 三?? 製のCNCシステムはオプションです.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> チェーン型チップコンベアーはオプションです.
わたしたち を 選ぶ の は なぜ です か
CNC垂直フレーシングマシン加工センターのためのレニショウレーザー干渉計:
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
