詳細情報 |
|||
| 条件: | 新しい | スピンドルテーパー: | BT2 医療 |
|---|---|---|---|
| スピンドル数: | シングル | タイプ: | 垂直 |
| サイズ (L*W*H): | サイズ: 2100×1800×2150mm | 体重 (T): | 3000キロ |
| テーブルサイズ (mm): | 320*800 | CNC制御システム: | FANUC |
| テーブル移動 (X) (mm): | 550 | テーブル移動 (Y) (mm): | 340 |
| テーブル移動 (Z) (mm): | 500 | 定位精度 (mm): | ±0005 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0.003 | スピンドル速度の範囲 (rpm): | 0~8000回転/m |
| 最高。テーブルの負荷（kg）: | 350kg | 送り速度（mm/min）: | 0〜24000 mm/min |
| ツール交換の時間 (s): | 7 | ツールマガジン容量: | 12 |
| 主要 な 売り物: | 多機能,自動,競争力のある価格,持続可能,操作が簡単 | 保証: | 1 年 |
| 電圧: | 380V/220V | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械加工能力: | 中途半端 |
| スピンドル・ボー ((mm): | ほか | 切断トルク: | 0 N.m |
| スピード (mm/min): | 0〜24000 mm/min | 作業台のサイズ (LxWxH): | 800×320mm |
| 作業台の最大重量: | 350KG | X軸旅行: | 550mm |
| Ｙ軸旅行: | 340mm | Z軸旅行: | 500mm |
| スピンドルの中心から列までの距離: | 390mm | スピンドルの鼻から作業台までの距離: | 100-600mm |
| スピンドルテーパー: | BT2 医療法 | 全体の寸法 (LxWxH): | サイズ: 2100×1800×2150mm |
| 機械の重量: | 3000kg | ||
製品の説明
概要

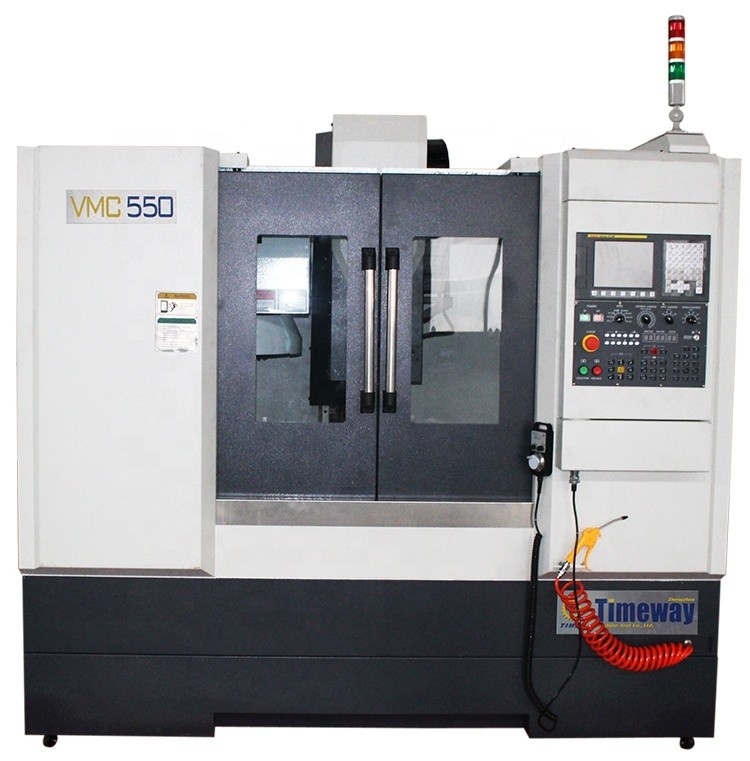

3軸線形レール垂直加工センター CNCマシン VMC550
特徴:
• 基礎設計から高速で高精度の連続加工の保証までのすべての段階において,機械ツールの構造はANSYSで分析されます.
• 機械ツールの優れた屈曲硬さを確保するために,機械ツールの中心部が負荷を負うときに発生する変形に対するシミュレーションテストを行います.
• 高精度なプレロードされたボールスクリュー,最大限の信頼性と精度を保証する直接のサーボモーター駆動
すべての軸のガイドライン
• 楽かつ迅速なツール交換のために,空気圧によるツール・クランプ.
• スピンドルボックスの最適な拡張比は,最適な加工硬さを実現し,大きなスパンヘリング骨の柱の設計は,柱の強い硬さを保証します.
• 自動中央潤滑 低保養操作
• 強力なヘッドストックモーター,連続運転で十分な電力
• 効果的な冷却液システムにより,道具の最適利用と優れたチップコンベアが確保されます.
• 閉ざされた作業場は安全で汚染のない作業を保証します
• パーツ全体の優れた機械特性により,道具の寿命が長くなります.
• 作業台に簡単にアクセスし,簡単にセットアップやツールを使用できます.
• 機械ツールの優れた屈曲硬さを確保するために,機械ツールの中心部が負荷を負うときに発生する変形に対するシミュレーションテストを行います.
• 高精度なプレロードされたボールスクリュー,最大限の信頼性と精度を保証する直接のサーボモーター駆動
すべての軸のガイドライン
• 楽かつ迅速なツール交換のために,空気圧によるツール・クランプ.
• スピンドルボックスの最適な拡張比は,最適な加工硬さを実現し,大きなスパンヘリング骨の柱の設計は,柱の強い硬さを保証します.
• 自動中央潤滑 低保養操作
• 強力なヘッドストックモーター,連続運転で十分な電力
• 効果的な冷却液システムにより,道具の最適利用と優れたチップコンベアが確保されます.
• 閉ざされた作業場は安全で汚染のない作業を保証します
• パーツ全体の優れた機械特性により,道具の寿命が長くなります.
• 作業台に簡単にアクセスし,簡単にセットアップやツールを使用できます.
製品概要

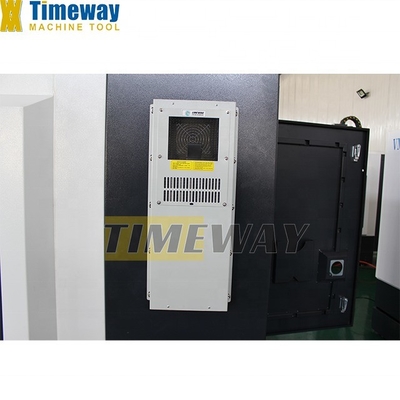

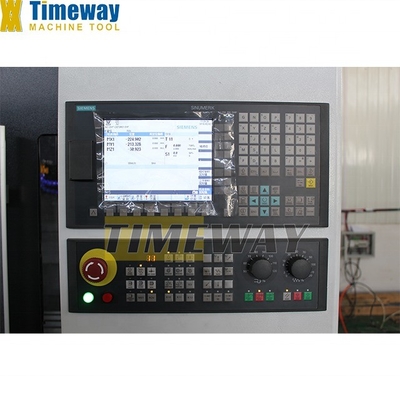

詳細な写真です. 作業台,デジタルディスプレイ,など,あなたの参照のために.
アクセサリー
標準設定:
* CNCコントローラ:シメンス・シヌメリック
* X/Y/Z軸のサーボフードモーター:シメンス
* X/Y/Z軸線形ガイドウェイ
* BT40 スピンドルユニット 8000r.p.m
* 12 ツール キャロセルのタイプATC
* 完全に閉ざされた保護保護具
* 電気部品:シュナイダー
* 自動潤滑
* 冷却液システム
* 操作ツール
* 英語での操作説明書
* X/Y/Z軸のサーボフードモーター:シメンス
* X/Y/Z軸線形ガイドウェイ
* BT40 スピンドルユニット 8000r.p.m
* 12 ツール キャロセルのタイプATC
* 完全に閉ざされた保護保護具
* 電気部品:シュナイダー
* 自動潤滑
* 冷却液システム
* 操作ツール
* 英語での操作説明書
技術パラメータ
仕様 | ユニット | VMC550 |
作業台のサイズ (LxWxH) | mm | 800×320 |
Tスロット (数/幅/距離) | mm | 3-14-110 |
作業台の最大重量 | 体重 | 350 |
X軸移動 | mm | 550 |
Y軸の移動 | mm | 340 |
Z軸移動 | mm | 500 |
スピンドルの中心から列までの距離 | mm | 390 |
スピンドルの鼻から作業台までの距離 | mm | 100から600 |
スピンドル・コーナー | - | BT2 医療法 |
スピンドル速度 | rpm | 8000 |
X軸の高速供給速度 | mm/min | 24000 |
Y軸の高速供給速度 | mm/min | 24000 |
Z軸の高速供給速度 | mm/min | 24000 |
ATCタイプ | - | カルーセル |
航空管制局 | pcs | 12 |
ツール最大重量 | 体重 | 8 |
ツール直径最大 | mm | 90 |
最大 ツール 長さ | mm | 300 |
ツール交換時間 | 秒数 | 7/60HZ |
スピンドルモーターの電源 | kw | 5.5 |
X軸サーボモーターの電源 | Nm | 6 |
Y軸サーボモーターの電源 | Nm | 7.7 |
Z軸のサーボモーターの電源 | Nm | 10 |
位置付け精度 | mm | ±0.005/300 |
位置変更精度 | mm | ±0003 |
総寸法 (LxWxH) | mm | 2100×1800×2150 |
機械の重量 | 体重 | 3000 |
