詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 0.8 - 160回転/分 |
|---|---|---|---|
| 機械加工能力: | 中途半端 | ベッドの幅 (mm): | 380mm |
| タイプ: | 横軸 | 電圧: | 110V/220V |
| サイズ (L*W*H): | 13577*2479*2280 | 体重 (kg): | 3500kg |
| 保証: | 1 年 | 主要 な 売り物: | 操作 が 簡単 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。工作物（kg）の重量: | 25000 | スピンドルテーパー: | BT2 医療法 |
| 切断トルク: | 80000 N.m | スピード (mm/min): | 0〜3000mm/min |
| 送り速度（mm/min）: | 0〜2000mm/min | ツール・ポスト・ステーション: | 84 について |
| 名前: | 手動回転機 | 機械の種類: | 横軸金属回転回転機 |
| 製品名: | 手動金属回転機 | キーワード: | ユニバーサル・メタル・トートン |
| 機能: | 金属加工 | 精度: | 高精度 |
| 色: | カスタマイズされた | CNCでもなくとも: | ノマール |
| 処理: | 金属の工作物 | 中心間の間隔: | 1000mm/1500mm/2000mm/3000mm |
製品の説明
製品説明

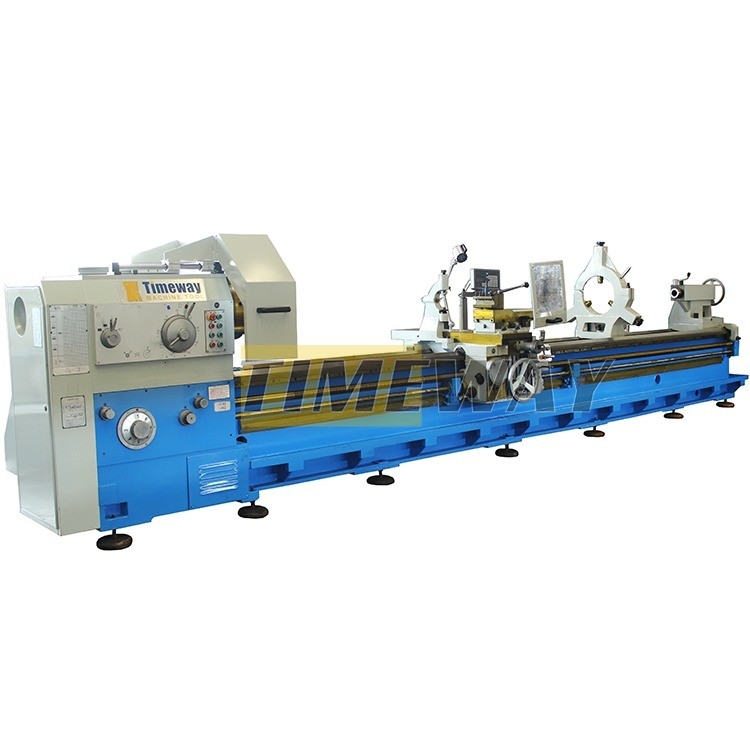

重荷用水平回転機
特徴:
1安定した性能: 鋳造物,硬い部品,非鉄金属などの大小・中小部品の安定した強度切断に適しています.
2床は鋳造構造床で作られています.内側リブには合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています..スライディングガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性も最適状態です.低速のクロールを避けるため.
3床の幅は600mmで,機械の安定性と高精度を保証し,床の負荷容量は3000kgです.
1安定した性能: 鋳造物,硬い部品,非鉄金属などの大小・中小部品の安定した強度切断に適しています.
2床は鋳造構造床で作られています.内側リブには合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています..スライディングガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性も最適状態です.低速のクロールを避けるため.
3床の幅は600mmで,機械の安定性と高精度を保証し,床の負荷容量は3000kgです.
仕様
仕様 | ユニット | AL-1600H | AL-2000H | AL-2500H |
マックス ベッドに振り向いて | mm | 1600 | 2000 | 2500 |
マックス 横滑り | mm | 1250 | 1600 | 2200 |
センター間の距離 | mm | 3000~20000 | 3000~20000 | 3000~20000 |
マックス.チャックのトルク | N.m | 80000 | 80000 | 80000 |
ベッド幅 | mm | 1600 (3 スライドウェイ) | 1600 (3 スライドウェイ) | 1600 (3 スライドウェイ) |
負荷能力 | トン | 32 | 32 | 32 |
スピンドル・コーナー | - | 75° | 75° | 75° |
チャック直径 | mm | 1600 | 1600年から1800年 | 1600/1800/2000 年 |
スピンドル速度範囲 | rpm | 0.8-160 (ステップレス) | 0.8-160 (ステップレス) | 0.8-160 (ステップレス) |
縦方向の餌範囲 | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
交差餌の範囲 | mm | 0.063-24 (18) | 0.063-24 (18) | 0.063-24 (18) |
メトリックスレッド | mm | 2〜40 | 2〜40 | 2〜40 |
インチ糸 | TPI | 1〜14 | 1〜14 | 1〜14 |
モジュールの糸 | MP | 1.5-20 | 1.5-20 | 1.5-20 |
横スライドの最大移動 | mm | 725 | 725 | 800 |
上部スライドの最大移動 | mm | 600 | 600 | 600 |
ツールの支柱の部分 | mm | 70×70 | 70×70 | 70×70 |
尾根の羽の直径 | mm | 300 | 300 | 300 |
テイルストック 羽の移動 | mm | 300 | 300 | 300 |
尾根の羽の角 | - | 1001つ目は7 | 1001つ目は7 | 1001つ目は7 |
テイルストック速食速度 | mm/min | 3000 | 3000 | 3000 |
尾羽の速食速度 | mm/min | 664 | 664 | 664 |
メインモーター電源 | kw | 75 | 75 | 75 |
機械の長さ | mm | 13577〜21577 | 13577〜21577 | 13577〜21577 |
機械の幅 | mm | 2479 | 2479 | 2515 |
機械の高さ | mm | 2280 | 2580 | 2655 |
詳細な画像
外部表面を回転させる
横軸のターン上でバーをテストし,実際の加工を確認します.
精度 (丸みと円筒性)
ツールポスト:
手動4スタイヤのツールのポストは標準で,強いクランプ力と高硬さを持っています.
ツール・ポストのガードはオプションで CE規格を満たします
ローティングバーの効率的な流出を減らす,薄い長さのバーを回転するために適しています
ツール・ポストのガードはオプションで CE規格を満たします
ローティングバーの効率的な流出を減らす,薄い長さのバーを回転するために適しています
ターニングエンド表面
円盤のパーツ,およびクロスの垂直性をチェック
スライド
スライド
