詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 10000 | スピンドル速度の範囲 (rpm): | 0.8 - 160回転/分 |
|---|---|---|---|
| 機械加工能力: | 中途半端 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 75 | 電圧: | 220V/440V |
| サイズ (L*W*H): | 13577×2515×2655ミリ | 体重 (kg): | 40000kg |
| 保証: | 1 年 | 主要 な 売り物: | 操作 が 簡単 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。ベッド上の振動: | 2500mm | 最高。十字のスライド上の振動: | 2200mm |
| 中心間の間隔: | 10000mm | マックス.チャックのトルク: | 80000N.m |
| ベッドの幅: | 1600mm | 負荷能力: | 32トン |
| スピンドルテーパー: | 75° | 縦方向の餌範囲: | 0.125-48 (18) mm |
| 交差餌の範囲: | 0.063-24 (18) mm | メートル糸: | 2-40mm |
| 条件: | 新しい | 適用される産業: | 家庭用,小売,建設業 |
| 展示室の場所: | フランス,ペルー,サウジアラビア,スペイン,韓国 | 基本構成要素: | ローヤリング |
| スピンドル・ボー ((mm): | 100つのmm | 最大回転長さ (mm): | 9800mm |
| 年間: | 2019 | ||
製品の説明
概要
この機械は25/32/40トンの負荷容量を持つ汎用回転機で,ローラーサポートと安定した休憩を使用した後,負荷容量は40トンになります.高速鋼と硬合金鋼のツールに適しています.異なる材料の軸の部品,円筒形と円形の部品,回転外輪,端面,スロットリング,切断,上部ツールホルダー (吊り輪を通して) を使って,長さ600mm未満の様々な糸を回す.
特徴:
1. 機械床は,高級鋳鉄 (HT 300) と1回鋳造で鋳造される,統合ボックス型の三角形レール構造です.安定性は良いガイドレールの幅は1600mmであり,硬さは良好で,抗振動能力は強い.輸入されたガイドブレンドマシンによる精密ブレンドは,長寿を保証します.高精度で保存が良い.
2機械の主駆動メカニズムは,75 KWのDCモーターによって駆動されます. 変速制御モードの総速度比は1:22.23 段階の速度変化で,機械速度と電気速度の比は1です.200スピンドルは0.8~160r/minのステップレス速度調節範囲を得ます.
1. 機械床は,高級鋳鉄 (HT 300) と1回鋳造で鋳造される,統合ボックス型の三角形レール構造です.安定性は良いガイドレールの幅は1600mmであり,硬さは良好で,抗振動能力は強い.輸入されたガイドブレンドマシンによる精密ブレンドは,長寿を保証します.高精度で保存が良い.
2機械の主駆動メカニズムは,75 KWのDCモーターによって駆動されます. 変速制御モードの総速度比は1:22.23 段階の速度変化で,機械速度と電気速度の比は1です.200スピンドルは0.8~160r/minのステップレス速度調節範囲を得ます.
製品説明

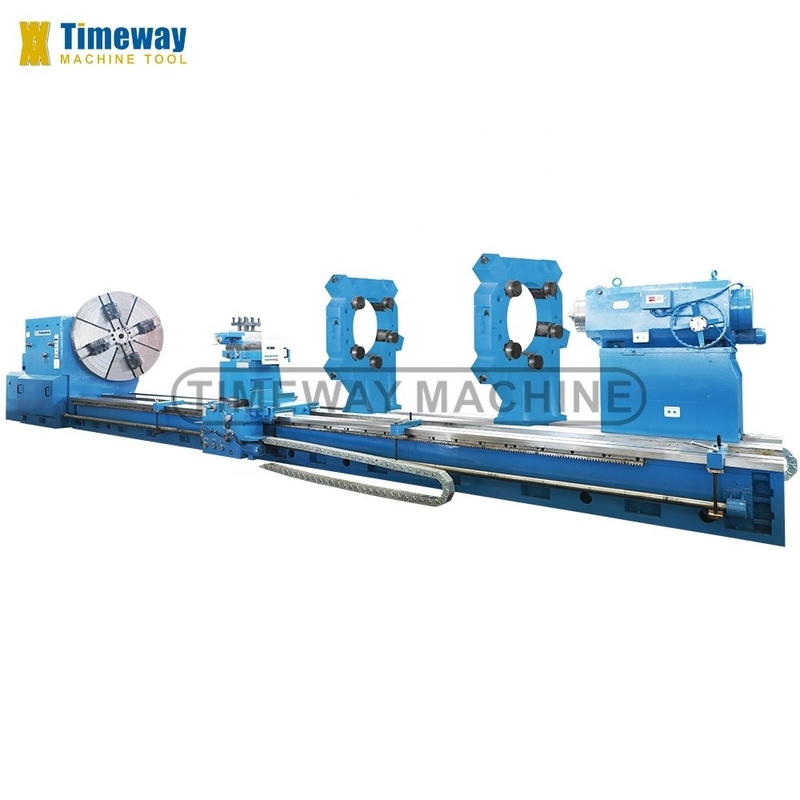

水平型重用大 lathes AL-2500H
仕様
仕様 | ユニット | AL-2500H |
マックス ベッドに振り向いて | mm | 2500 |
マックス 横滑り | mm | 2200 |
センター間の距離 | mm | 10000 |
マックス.チャックのトルク | N.m | 80000 |
ベッド幅 | mm | 1600 |
負荷能力 | トン | 32 |
スピンドル・コーナー | - | 75° |
縦方向の餌範囲 | mm | 0.125-48 (18) |
交差餌の範囲 | mm | 0.063-24 (18) |
メトリックスレッド | mm | 2〜40 |
アクセサリー
標準装備品:
• 4つの口腔の独立チャック
● 常 に 休む
• 尾根 の 中部 が 死ん だ
• 冷却システム
• 作業ランプ
• 電動 の 移動 の 尾根
• 道具と道具箱
• 滑り台 と 螺栓
• 操作説明書 (英語)
● 常 に 休む
• 尾根 の 中部 が 死ん だ
• 冷却システム
• 作業ランプ
• 電動 の 移動 の 尾根
• 道具と道具箱
• 滑り台 と 螺栓
• 操作説明書 (英語)
選択用アクセサリー:
• 表紙
• 2 軸または 3 軸のデジタル表示
• チャックガード
• 道具 の 柱 の 保護
• 後ろのスプラッシュガード
• ローラー サポート
• 2 軸または 3 軸のデジタル表示
• チャックガード
• 道具 の 柱 の 保護
• 後ろのスプラッシュガード
• ローラー サポート

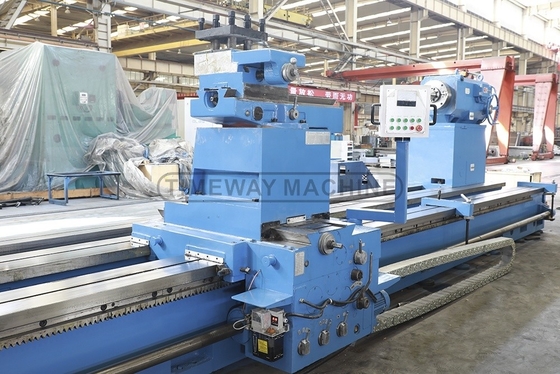

3つのスライドレール:
大きな重荷は3つのスライドウェイレール構造を採用し,ベッド幅は1600mmまで,高硬さと強い抗振動で,荷重容量は40トンです.ターンのレイルは中周波硬化 (HRC68) を採用する.耐久性,高硬さ,そして安定性がある.

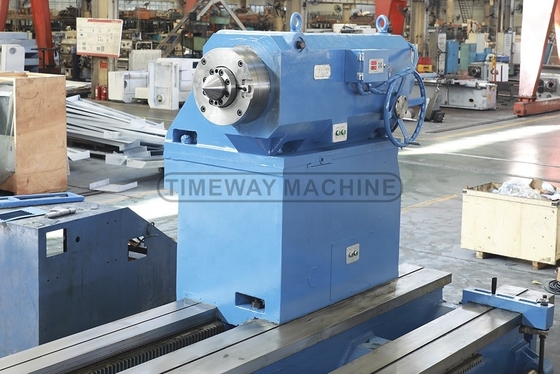

トールストック:
高硬さと大きな負荷能力
尾根直径: 400mm
中央角の角: 75°
尾根の有効移動: 300mm
尾根の横移動筋: 15mm
尾根直径: 400mm
中央角の角: 75°
尾根の有効移動: 300mm
尾根の横移動筋: 15mm

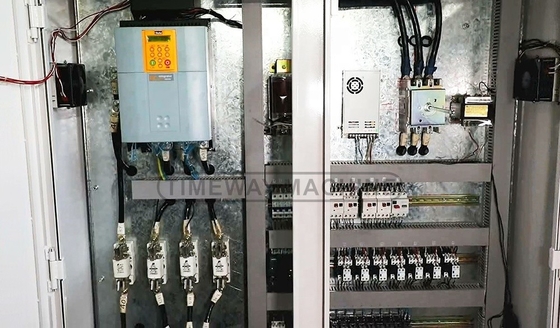

電気キャビネット:
電気部品に CEマークを付けます
DC 75kw メインモーター:
重作業 lathesは,ステップレスでスピンドル速度0.8-160rpmを獲得することができます. 主なトランスミッション構造は,DC 75KWのメインモーターによって駆動されます.重量切断用の大きなトルクと強い回転力圧力と磁気を調整することで スピンドル速度を調整する.
スピンドルボックス:
巨大なターンでは,穴直径85mmを通るスピンドル,箱分割構造,高接触硬さ; 前後支柱型の2点支柱の機械構造を使用するスピンドル,軸外走と軸外走高周波の消し,高精度の磨き,高精度,スムーズな動作,低騒音.
輸送:
ターンフードシステムは,光棒を通ってメインドライブに接続されているので,フードがスピンドル速度と直接関係しており,フード速度は選択に適しています.巨大な重型 lathes の 前 と 後 に 高精度 の ラック の 2 行 が 設置 さ れ て い ます前のラックが車輪の電源を駆動し ターニングスレッドを実現し 後ろのラックが敵のモーター化された動きを駆動します
梱包と配送
これは工場のパッケージの写真です! ご覧の通り パッケージは標準化され 集中化され 指定された場所に送られます
