詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 3000 |
|---|---|---|---|
| 構造: | 傾いたベッドの旋盤 | 機械加工能力: | 中途半端 |
| ベッドの幅 (mm): | 500MM | スピンドルモーターの電源 (kW): | 11 |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 2520mm | 移動 (Z軸): | 250mm |
| サイズ (L*W*H): | 5600×1800×1800 | 電圧: | 220V/380V |
| CNC制御システム: | FANUC/SIEMENS/GSK | ツール・ポスト・ステーション: | 4 |
| 体重 (kg): | 6900 | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| ベッド上のMax.Swing: | 570 | 最高。十字のスライド上の振動: | 320 |
| 標準回転直径: | 250 | 最大回転直径: | 360 |
| 最大回転長さ: | 450/750/1350/2000/3000 | 最大棒直径: | 74 |
| 音速: | 2000 | 紡錘の鼻: | A2-8 |
| 紡錘穴: | 86 | チャックサイズ: | 250 |
| 条件: | 新しい | スピンドル・ボー ((mm): | 86 |
| 適用される産業: | 機械修理工房,製造工場 | 展示室の場所: | エジプト,ベトナム,ロシア |
| 販売形態: | ほか | 年間: | 最低日付 |
| 最大 スピンドル速さ (rp.m): | 2000回転/m | 最大回転長さ (mm): | 3000 |
| 基本構成要素: | ローヤリング,モーター,ポンプ,ギア,PLC,圧力容器,エンジン,ギアボックス,私たちに問い合わせ | 港: | 中国港 |
製品の説明
製品説明

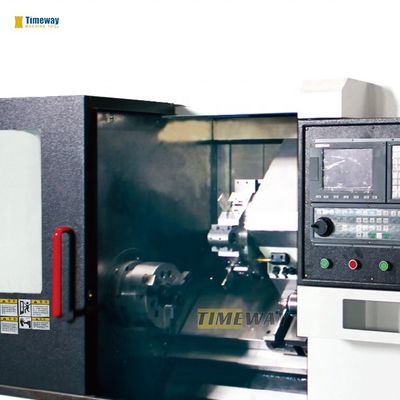

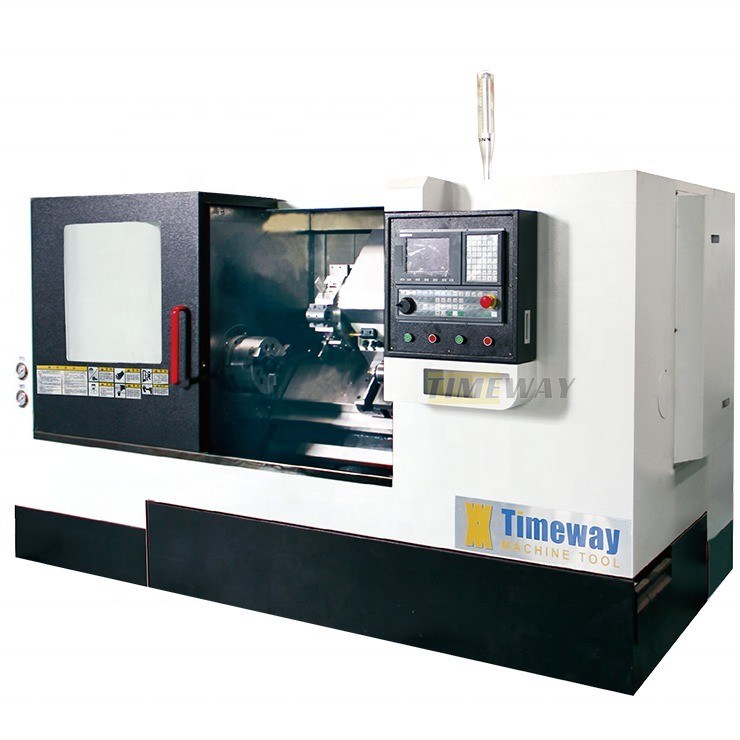

斜床のCNC回転機

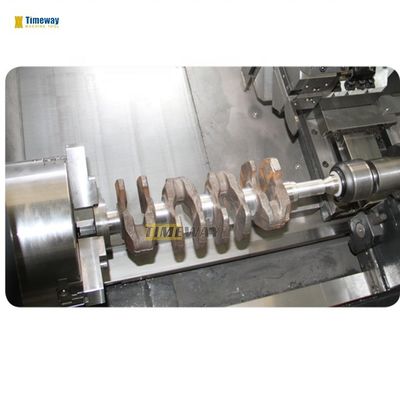

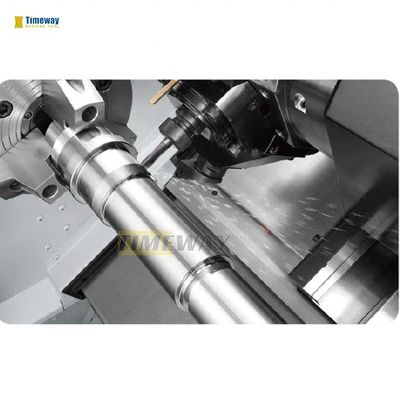

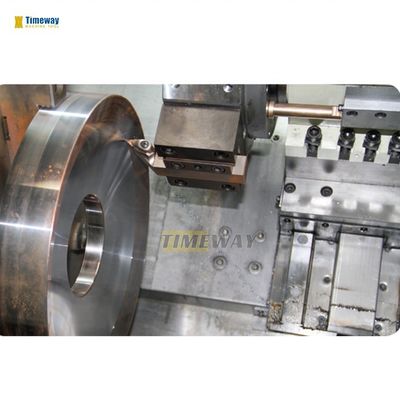

---このタイプの斜床 CNCトートンは,様々な複雑な軸,袖,ディスクのような作業部位を回転するのに適した半閉ループ CNCマシンです.内部と外部の円筒回転など円形および他の周回面,および様々なメトリック,インチ,モジュール型および直径のピッチスレッド
--- また,油槽や鍵盤の開口,端向き,溝,カムフィリングなどにも使用できます.
--- FEA技術を用いて開発されたユニークな構造で,最も重い切断条件下で最大限の硬さを提供します.
---それは,特に高精度作業部品の機械加工に適しており,また,自動車,オートバイ,エンジニアリング産業,航空機の分野でのバッチの機械加工に広く使用されています.,家電,ベアリング,ハードウェアなど
--- 30° (CK-50は45°) の傾斜の床を持つ1部製鋳鉄床.スピンドルは,スピンドルにトルクを送信するサーボメインモーター駆動ベルトによってステップレス速度変化を実現することができます.歯車 の ない スピンドル ボックス は 騒音 や 振動 を 軽減 する.
---SIEMENS/FANUCのCNCシステムで標準装備され,電力を供給するためにX/Z軸にサーボフィードモーターが設置されています.
--- X/Z軸の精密線形ガイドウェイは,高速な速さと高い位置位置を正確にします.
--- 直接駆動とトリションのない,二重プリロードスピンドルナッツを備えた大きなプリロードスピンドルネジは,長期的精度を保証します.
--- また,油槽や鍵盤の開口,端向き,溝,カムフィリングなどにも使用できます.
--- FEA技術を用いて開発されたユニークな構造で,最も重い切断条件下で最大限の硬さを提供します.
---それは,特に高精度作業部品の機械加工に適しており,また,自動車,オートバイ,エンジニアリング産業,航空機の分野でのバッチの機械加工に広く使用されています.,家電,ベアリング,ハードウェアなど
--- 30° (CK-50は45°) の傾斜の床を持つ1部製鋳鉄床.スピンドルは,スピンドルにトルクを送信するサーボメインモーター駆動ベルトによってステップレス速度変化を実現することができます.歯車 の ない スピンドル ボックス は 騒音 や 振動 を 軽減 する.
---SIEMENS/FANUCのCNCシステムで標準装備され,電力を供給するためにX/Z軸にサーボフィードモーターが設置されています.
--- X/Z軸の精密線形ガイドウェイは,高速な速さと高い位置位置を正確にします.
--- 直接駆動とトリションのない,二重プリロードスピンドルナッツを備えた大きなプリロードスピンドルネジは,長期的精度を保証します.
仕様 | ユニット | CK-50 | CK-63 | CK-80 | ||
マックス ベッドに転げろ | mm | 570 | 660 | 800 | ||
マックス 横滑り | mm | 320 | 500 | 640 | ||
標準回転直径 | mm | 250 | 380 | 460 | ||
最大回転直径 | mm | 360 | 550 | 660 | ||
最大回転長さ | mm | 450/750/1350/2000/3000 | 750/1500/3000 | 750/1500/3000 | ||
最大棒直径 | mm | 74 | 90 | 90 | ||
音速 | rpm | 2000 | 1500 | 1500 | ||
スピンドル鼻 | A2-8 | A2-11 | A2-11 | |||
スピンドルの穴 | mm | 86 | 112 | 112 | ||
チャックサイズ | mm | 250 | 380 | 380 | ||
横断移動 (X) | mm | 250 | 400 | 400 | ||
縦走 (Z) | mm | 600/1000/1500/2150/3150 | 860/1640/3200 | 860/1640/3200 | ||
X/Z 軸の高速供給速度 | m/min | 20/16 | 16/16 (スライディング,12/12) | 12/16 (スライディング,12/12) | ||
水力工具棒の種類 | 100-8T | 125-12T | 125-12T | |||
ツールセクションのサイズ | mm | 25×25/40 | 25×25/40 | 25×25/40 | ||
尾根の羽の直径 | mm | 75/110 | 150 | 150 | ||
テイルストック 羽の移動 | mm | 100 | 150 | 150 | ||
尾根のギル・コナー | MT4 / MT5 | MT5回転式 | MT5回転式 | |||
ベッド構造 | 45° 腹部床 | 30° 腹部床 | 30° 整体床 | |||
ガイドウェイのタイプ | 線形/スライディング | 線形/スライディング | 線形/スライディング | |||
作業精度 | mm | IT6 | IT6 | IT6 | ||
X軸の位置変更精度 | mm | 0.006 | 0.008 | 0.008 | ||
Z軸の位置変更精度 | mm | 0.008/0.01/0.013/0.017/0.021 | 0.01/0013 | 0.01/0013 | ||
荒さ | ええと | ラ16 | ラ16 | ラ16 | ||
メインモーター電源 | kw | 喜び を 味わう 方法 | 22 | 22 | ||
電源 | クワ | 35 | 50 | 50 | ||
機械の寸法 (LxWxH) | mm | 2900/3100/4300/4950/5600×1800×1800 | 3700/4400/5900×2200×2200 | 3800/4400/5900×2200×2200 | ||
機械の重量 | 体重 | 3100/3600/4600/5300/6900 | 5500/6000/7300 | 5800/6500/7800 | ||
FANUC CNCシステム 電子ハンドホイール 潤滑システム 冷却システム 作業ランプ パイロットランプ 保護ガード 熱交換器 レベルリングブロックとボルト 道具と道具箱 操作マニュアル 液圧チャック 8/12 ステーションのツール・タワー, 液体ツールストック | GSK,シメンス CNCシステム エアコン ツールセット チェーン型チップコンベア |
ワンストップ ショッピング
興味のある商品を表示するには画像をクリックできます
顧客からのフィードバック
私たちのサービス
1保証期間中に利用可能な部品を無料で交換する. 保証期間を超えた部品を代用するコスト価格.機械の全使用期間中いつでも技術的な質問に対して迅速な対応と回答. 3. 海外のサービス後センターは,いくつかの地域で利用可能である. 4. エンジニアの海外サービス,顧客の要求により利用可能である ((顧客によって生じる相対的なコスト).
会社紹介

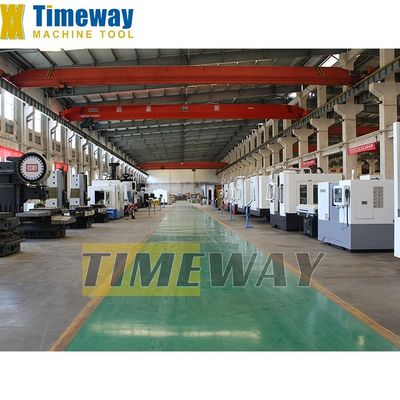

工場表示:
