詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1000 | スピンドル速度の範囲 (rpm): | 36~1600回転/m |
|---|---|---|---|
| 機械加工能力: | 中途半端 | タイプ: | 横軸 |
| スピンドルモーターの電源 (kW): | 7.5 | 電圧: | 220V/380V/400V/415V |
| サイズ (L*W*H): | 2632×975×1270mm | 体重 (kg): | 2050のKG |
| 保証: | 1 年 | 主要 な 売り物: | 高精度 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 機械の種類: | 横軸金属回転回転機 | キーワード: | メタルの加工 水平回転機 |
| 機能: | 金属加工 | 精度: | 高精度機械 |
| 色: | カスタマイズされた | 中心間の間隔: | 750/1000/1500/2000/3000mm |
| スピンドル速度: | 36〜1600 (12) 回転/分 | モーターパワー: | 7.5kw |
| 名前: | 旋盤機械 | スピンドル穴: | 105mm |
| 条件: | 新しい | スピンドル・ボー ((mm): | 105 |
| 展示室の場所: | カナダ,トルコ,イギリス,米国,パキスタン,インド,ロシア,タイ,ナイジェリア,日本 | 最大回転長さ (mm): | 950のmm |
| 年間: | 2023 | 適用される産業: | 機械修理工房,製造工場,その他 |
| 基本構成要素: | 軸承,ギア,ギアボックス,その他 | 港: | 中国港 |
製品の説明
製品説明

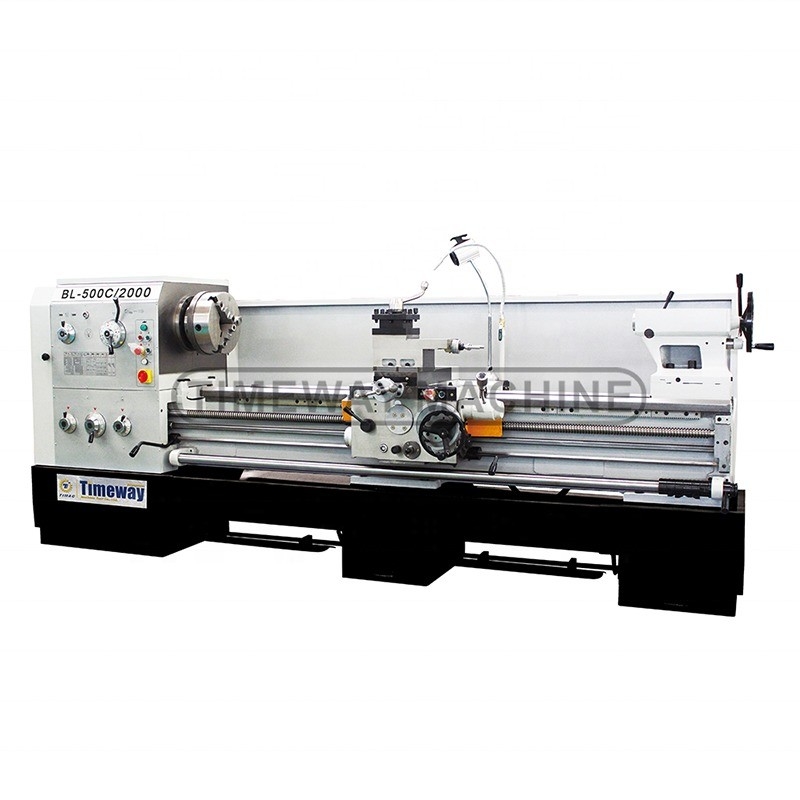

仕様 | ユニット | BL-500C | BL-660C | BL-800C |
マックス ベッドに振り向いて | mm | 500 | 660 | 800 |
マックス 横滑り | mm | 300 | 420 | 560 |
マックス ギャップを振り回して | mm | 710 | 870 | 1000 |
ギャップ長さ | mm | 240 | 240 | 240 |
センター間の距離 | mm | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 年 |
最大回転長さ | mm | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
スピンドルの穴 | mm | Φ105 | Φ105 | Φ105 |
スピンドル・コーナー | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
スピンドル鼻 | - | ISO 702/II 番号8 | ISO 702/II 番号8 | ISO 702/II 番号8 |
スピンドル速度範囲 (ステップ) | rpm | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
上のスライド移動 | mm | 145 | 145 | 145 |
クロススライド移動 | mm | 320 | 310 | 320 |
ツールセクションのサイズ | mm | 25×25 | 25×25 | 25×25 |
X軸の高速供給速度 | m/min | 50HZ: 1960HZ: 23 | 50HZ: 1960HZ: 23 | 50HZ: 1960HZ: 23 |
Z軸の高速供給速度 | m/min | 50HZ: 4560HZ: 54 | 50HZ:4.560HZ: 54 | 50HZ: 4560HZ: 54 |
X軸の供給範囲 | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Z軸の供給範囲 | mm/r | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
メトリックスレッドの範囲 (種類) | mm | 1〜14 (22) | 1〜14 (22) | 1〜14 (22) |
インチスレッドの範囲 (種類) | TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
モジュールのスレッドの範囲 (種類) | MP | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
直径の糸の範囲 (種類) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
尾根の羽の直径 | mm | Φ75 | Φ75 | Φ90 |
テイルストック 羽の移動 | mm | 150 | 150 | 150 |
尾根の羽の角 | - | MT5 | MT5 | MT5 |
メインモーター電源 | kw | 7.5 | 7.5 | 7.5 |
スピードフードモーターの電源 | kw | 0.3 | 0.3 | 0.3 |
冷却液ポンプのモーターパワー | kw | 0.12 | 0.12 | 0.12 |
機械の長さ | mm | 2382/2632/3132/3632/4632 について | 2382/2632/3132/3632/4632 について | 3365/4365 |
機械の幅 | mm | 975 | 975 | 1340 |
機械の高さ | mm | 1270 | 1450 | 1490 |
機械の重量 | 体重 | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3000/3200 |
3つのマウントチャック | 追跡ダイヤル表示 |
4口チャック | 肝臓中心部 |
顔面プレート | デジタル読み取りシステム (DRO) |
安定した休息 | 速やかに交換するツール・ポスト |
休憩を続けて | 収縮式回転装置 |
ギア交換 | |
中心死体 | |
減量袖 | |
オイル・ガン | |
冷却液システム | |
作業ランプ | |
一般的な道具 | |
操作説明書 |

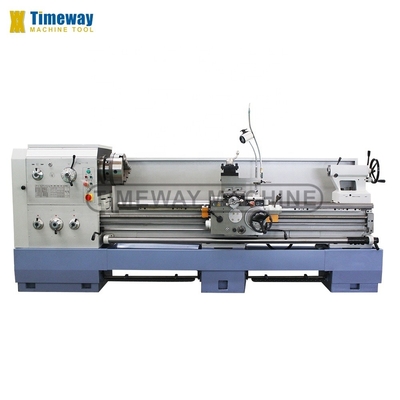

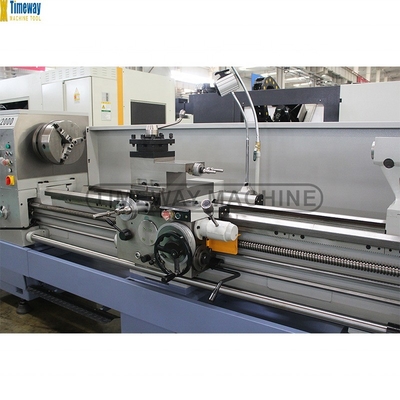

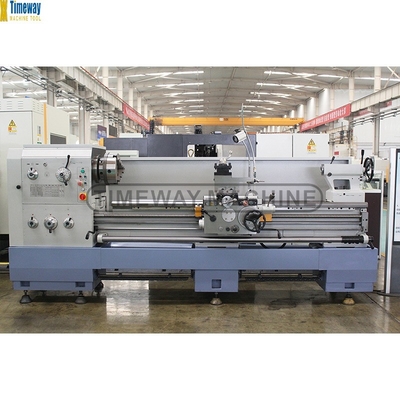

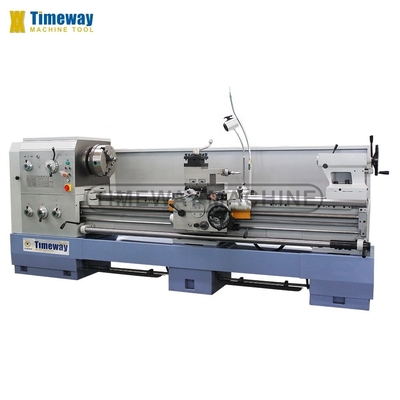

機械の詳細
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
