詳細情報 |
|||
| CNCでもなくとも: | CNC | 条件: | 新しい |
|---|---|---|---|
| タイプ: | ギヤ歯切り工具で切る機械 | ビデオ出勤検査: | 提供 |
| 機械試験報告: | 提供 | 販売形態: | 普通の製品 |
| 基本部品の保証: | 1 年 | 基本構成要素: | エンジン、軸受け、ギヤ |
| 電圧: | 380V/50Hz | サイズ (L*W*H): | 3330*2720*2500mm |
| 保証: | 1 年 | 主要 な 売り物: | オートマティック |
| 体重 (kg): | 10000 | パワー (kW): | 30 |
| 適用される産業: | 建材店、製造工場、機械修理工場、小売店、建設工事、エネルギーおよび鉱業 | 展示室の場所: | アメリカ合衆国,ドイツ,ベトナム,ブラジル,サウジアラビア,南アフリカ,カザフスタン |
| 最大回転器のモジュール: | 8mm | 作業台の最大回転: | 40回転/分 |
| スピンドル速度: | 120〜540回転/分 | 最大回転角度: | ±45度 |
| プログラミングユニット: | 0.001mm | 最大直径と長さ: | 160×200mm |
| 制御システム: | FANUC CNC システム | 工件物の最大直径: | 320mm |
| 体重: | 9000kg/10000kg | パワー: | 電力容量 30Kva |
| 港: | 中国港 | ||
製品の説明

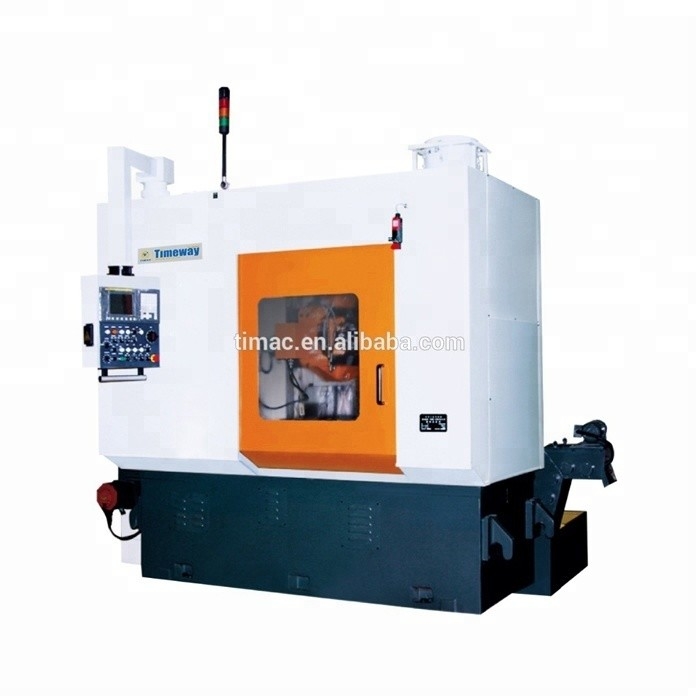

CNC 高効率のギアホブリングマシン
GHX-320CNC4 GHX-320CNC5
機械の概要
モデル GHX-320CNC4重用機械は4軸のCNC1軸で,制御軸は:
- X軸 - 放射性給餌運動
- B 軸 - ホップ スピンドルの回転運動
- C軸 - 作業台の回転運動
- Z軸 - 給餌運動
- Y軸 - ACモーターで制御されるホブシフト
B軸,C軸,X軸,Z軸の4軸の調整制御
モデルGHX-320CNC5重用CNCギアホブリングマシンは4軸のCNC1で,4軸の調整制御:B,C,X,Z軸. Y軸の追加 - ホブシフトは,サーボモーターによって制御されます.シリーズ経済機械は,円筒型スポンと螺旋ギアを切るために設計されています機械は,高性能で高速な切削で重荷を承受できる. 機械は,大量生産で機械を生産する産業に適しています.自動車などエンジニアリング機械など
性能と特徴
1垂直設計であるため,ベッドとコラムのような主要な積もった部品は,テフロンで覆われた大きな強化リブ,長方形と広いガイドウェイの二重壁構造を採用します.機械はコンパクトな構造を備えています軸 (Z軸) と半径 (X軸) の給水軸は,前もって装着されたボールスクリューを通してAC伺動モーターによって駆動されます.すべてのガイドウェイは自動的に潤滑されます.
2スピンドル駆動のための周波数変換器,CNCコントローラ,そして主要な水力部品は 評判の良いメーカーから
3高度な自動化を持つ機械は,いくつかの平方サイクルで動作することができ,さらに,切削パラメータも,各平方サイクルで自動的に変更することができます.登りか従来の方法を使える複数のスタートホブとより高いフィードレートを使用して作業部位をカットすることができます.
4. CNC制御システム:FANUCシステムは標準として使用され,SIEMENSシステムは代替です.高度な自動化を持つ機械は,平方サイクルの下で繰り返し動作することができます.放射性給餌速度の変化標準的なホービング,ホービングシフト機能が利用できます.
5制御システムの主要コンポーネントは有名企業から供給されています.
コメント
標準装備:メインマシン,ホブアバー組 Φ32と Φ40 それぞれ1個,交換ギア,設置と調整のためのツール
テクニカルパラメータ
| 仕様 | 単位 | GHX- 320CNC4 | GHX- 320CNC5 |
| マックス 作業部品のダイヤル | mm | 320 | 320 |
| マックスモジュール | mm | 8 | 8 |
| 歯の最小数 | 6 | 6 | |
| プログラミングのための最小単位 | mm | 0.001 | 0.001 |
| 作業台の最大回転 | rpm | 40 | 40 |
| ホブスピンドル速度範囲 (B軸) | rpm | 120〜540 | 120〜540 |
| 軸間給電速度 | mm/r | 0.5-4 | 0.5-4 |
| ライダルの給餌速度 | mm/r | 1から4まで | 1から4まで |
| 調理台と作業台間の中央距離 | mm | 60〜250 | 60〜250 |
| 床軸と作業台表面の距離 | mm | 265〜515 | 265〜515 |
| 尾根の端面と作業台の表面との距離 | mm | 350〜660 | 360〜660 |
| ホブ軸移動 | mm | 145 | 150 |
| 最大,ホブヘッドの回転角 | デグ | ±45 | ±45 |
| 最大ホブ直径*長さ | mm | 160*200 | 160*200 |
| 作業台の寸法 | mm | 320*100 | 320*100 |
| モーター容量/メインモーターパワー | クワ/kw | 30/18 日 | 32/18 年 |
| 機械の寸法 (L*W*H) | cm | 333*272*250 | 333*272*250 |
| 事件数 | 合計4件 | 合計4件 | |
| 西北/西南 | 体重 | 9000/10000 | 9000/10000 |
