詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1500 | スピンドル速度の範囲 (rpm): | 6〜750回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 1730 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 11 |
| 電圧: | 220V/380V/400V/415V | サイズ (L*W*H): | 3000×1400×1290 |
| 体重 (kg): | 5000kg | 保証: | 1 年 |
| 主要 な 売り物: | 多機能性 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。ベッド上の振動: | 800 mm |
| 中心間の間隔: | 1500/2000/3000 mm | ベッドの幅: | 600 mm |
| 負荷能力: | 3000キロ | 紡錘穴: | 100つのmm |
| 紡錘の速度範囲: | 6~750回転/分 | スピードアップ: | 4000 mm/min |
| ツールセクションのサイズ: | 32x32 mm | 機械幅: | 1730のMm |
| 機械の高さ: | 1450のmm | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 製造工場,建設工事 |
| 展示室の場所: | フランス,インドネシア,ロシア | 基本構成要素: | ポンプ、PLC |
| 最大回転長さ (mm): | 1350のMM | 年間: | 新しい |
| 港: | 中国港 | ||
製品の説明
製品説明
1. これらのターンは,内部および外部の円筒形表面,円形表面および他の回転部品を回転するのに適しています.彼らは一般的に使用されるメトリック,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インチ,インモジュールと半径糸油槽や鍵穴を切ることができます
2機械は固体体,強硬性,高性能,速度幅が広く,高速で強力な切断が可能です.
3完成すると,丸さの誤りは0.01mmを超えない,円筒形度の誤りは300mmの測定長さでは0.03mmを超えない.
4鋳物,硬い部品,非鉄金属などの大小・中小部品の安定・堅固な切削に適しています.
5床は鋳造構造床で出来ています.内部の肋骨は合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています.スライディングガイド表面で摩擦減圧係数などの動的特性も最適状態にあり,
低速で爬行する

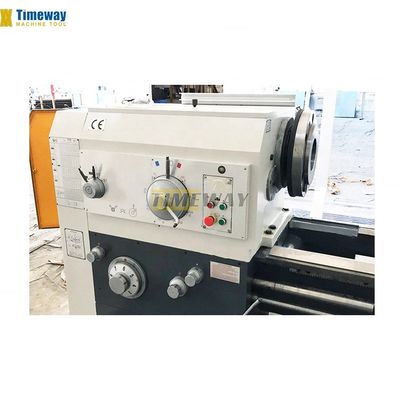

6機械のスピンドルベアリングは有名なブランド製品を採用します. スピンドルボックスは対称な構造を採用して,熱
熱変形を軽減するために,頭部は油浴サイクルで潤滑されます.メインシャフトの前端は,二重角接触ボールベアリングの3つのサポート構造を採用, 精度を向上させ,硬さを高めます. 精度の高いトランスミッションと低騒音を確保するために,ヘッドストック内のギアが消し,接地されています.よく組み合わさったスピンドルは,低温上昇の特徴を持っています熱変形が小さく,高精度で,スピンドルは長期間の動作中に比較的安定した精度を保ちます.
7床の幅は600mmで,機械の安定性と高精度を保証し,中心間の負荷容量は3000kgまで達します.
8. スピンドルの標準孔径はF100mmで,F140mmはオプションで使用できます. 機種多様な作業部件を加工するには,24速で6~775rpmの速度範囲があります.
9トップスライドは,自動フィードまたは手動で短いコーンを回すことができます. トップスライドと縦フィードが組み合わせると,長い円形表面を回すことができます.
2機械は固体体,強硬性,高性能,速度幅が広く,高速で強力な切断が可能です.
3完成すると,丸さの誤りは0.01mmを超えない,円筒形度の誤りは300mmの測定長さでは0.03mmを超えない.
4鋳物,硬い部品,非鉄金属などの大小・中小部品の安定・堅固な切削に適しています.
5床は鋳造構造床で出来ています.内部の肋骨は合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨きプロセスを採用しています.スライディングガイド表面で摩擦減圧係数などの動的特性も最適状態にあり,
低速で爬行する
6機械のスピンドルベアリングは有名なブランド製品を採用します. スピンドルボックスは対称な構造を採用して,熱
熱変形を軽減するために,頭部は油浴サイクルで潤滑されます.メインシャフトの前端は,二重角接触ボールベアリングの3つのサポート構造を採用, 精度を向上させ,硬さを高めます. 精度の高いトランスミッションと低騒音を確保するために,ヘッドストック内のギアが消し,接地されています.よく組み合わさったスピンドルは,低温上昇の特徴を持っています熱変形が小さく,高精度で,スピンドルは長期間の動作中に比較的安定した精度を保ちます.
7床の幅は600mmで,機械の安定性と高精度を保証し,中心間の負荷容量は3000kgまで達します.
8. スピンドルの標準孔径はF100mmで,F140mmはオプションで使用できます. 機種多様な作業部件を加工するには,24速で6~775rpmの速度範囲があります.
9トップスライドは,自動フィードまたは手動で短いコーンを回すことができます. トップスライドと縦フィードが組み合わせると,長い円形表面を回すことができます.
仕様 | ユニット | AL-630 | AL-800 |
ベッドに振り回して | mm | 630 | 800 |
車両を振り回す | mm | 350 | 480 |
作業部品の長さ最大 | mm | 1000から10000 | 1500~6000 |
最大回転長さ | mm | 850〜9850. | 1350-5850 |
ガイドウェイの長さ | mm | 600 | 600 |
作業部品の最大重量 | 体重 | 3000 | 3000 |
スピンドル鼻 | - | C11 | C11 (C15はオプション) |
スピンドルの穴 | mm | 100 | 100 (140 選択可能) |
スピンドルの角孔 | - | メトリック 120 | メトリック1:20 |
スピンドル速度の範囲 | rpm | 6~800 | CCW: 6-750;CW: 10-775 |
スピンドル回転数 | ステップ | 2ステップ,ステップレスでステップ | 186 について |
縦進出速度 | mm/r | 0.1-122 | 0.1-24.32 (64) |
交叉供給速度 | mm/r | 0.05-6.6 | 0.05-12.16 (64) |
メトリックスレッドの番号と範囲 | mm | 1-120 (47) | 1〜240 (50) |
数字とインチ糸の範囲 | TPI | 28~1/2 (25) | 14から16 |
モジュール糸の番号と範囲 | MP | 0.5-60 (45) | 0.5-120 (53) |
編み目数及び編み目範囲 | DP | 28-1 (29) | 28-1 (24) |
速度の速さ | mm/min | 3800 | 4000 |
スピンドルとツール平面の距離 | mm | 33 | 33 |
ツールの柱の振動範囲 | ° | ±90 | ±90 |
横スライドの最大移動 | mm | 449 | 500 |
上部スライドの最大移動 | mm | 200 | 200 |
ツールの支柱の部分 | mm | 32×32 | 32×32 |
尾根の羽 | mm | 120 | 100 |
尾根羽の移動 | mm | 200 | 250 |
尾根の羽根の角穴 | MT6 | MT6 | |
メインモーター電源 | kw | 15 | 11 |
長さ | mm | 3000から12000 | 3670~8260 |
幅 | mm | 1400 | 1730 |
高さ | mm | 1290 | 1450 |
3つのマウントチャック 安定した休息 (長さ2M以上)休憩を続けて 手動で移動する尾根,デッドセンター 4駅の道具台 冷却システム 作業ランプ 道具と道具箱 滑りくねとボルト 操作説明書 (英語) | 4つの口腔独立チャック 顔面プレート 2軸または3軸のDRO チャック・ガード ツール・ポスト・ガード 後ろのスプラッシュガード ツールポストを素早く交換する 磨き装置 |
