詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 選択可能 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 中途半端 |
| 最高。工作物（kg）の重量: | 8000 | ベッドの幅 (mm): | 100つのmm |
| スピンドル数: | シングル | 軸数: | 2 |
| 移動 (X軸): | 570のmm | 移動 (Z軸): | 1000 mm |
| 定位精度 (mm): | 0.01 | 繰り返し可能性 (X/Y/Z) (mm): | ±0.001 |
| サイズ (L*W*H): | 4300*2350*2150 | 電圧: | 顧客の要求 |
| CNC制御システム: | GSK | ツール・ポスト・ステーション: | 84 について |
| 体重 (kg): | 9800 | 保証: | 1.5年 |
| 主要 な 売り物: | 競争力のある価格 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| スピンドル速度の範囲 (rpm): | 5〜320回転/m | 旅行（Ｙ軸） （mm）: | 570のmm |
| スピンドルテーパー: | ISO40,BT40,BT50 | 切断トルク: | 50000 N.m |
| スピード (mm/min): | 0〜3000mm/min | 送り速度（mm/min）: | 0〜2250mm/min |
| ツール交換の時間 (s): | 0.7 | CNCでもなくとも: | CNC |
| 機械の種類: | 平床式トレーラーCNCの旋盤 | 製品名: | CNCの旋盤Mechine |
| 名前: | 高精度CNC回転機 | キーワード: | オートマチック CNC ターンマシン |
| 機能: | 金属加工 | 製品タイプ: | Cnc水平回転回転機 |
| 精度: | 高精度機械 | 適用する: | 材料加工 |
| 色: | 顧客 の 要求 | ||
製品の説明
製品説明

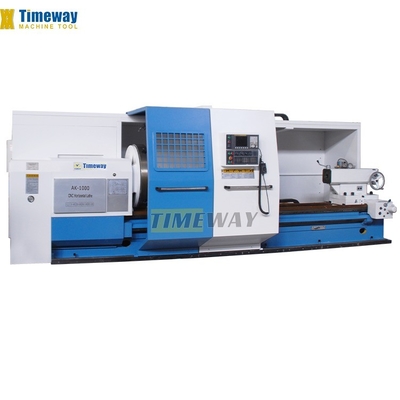

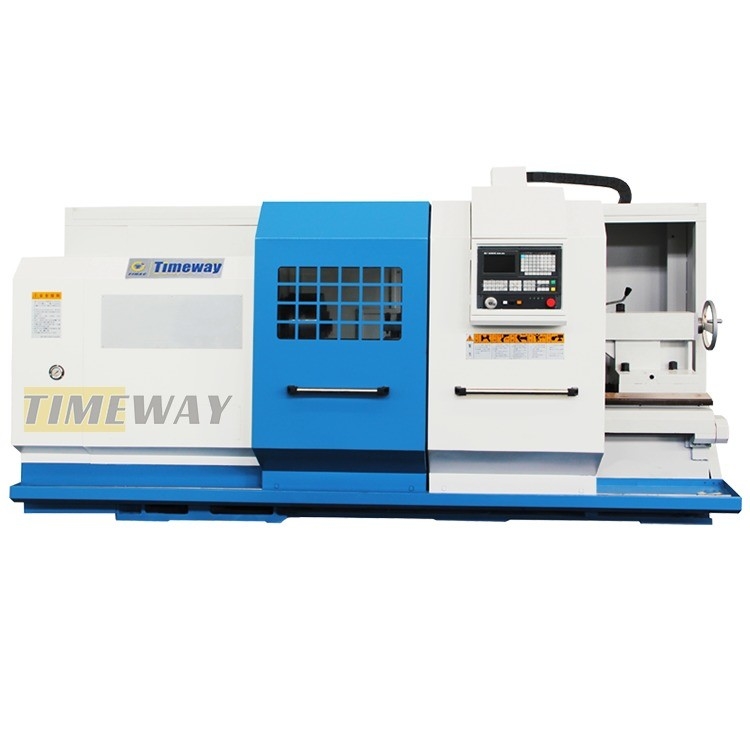

重荷用水平回転機
* 縦軸と横軸のフィードはボールリードスクリューによって行われます.
縦または水平の4/6ステーションツールストックまたはバンドツールを選択できます.

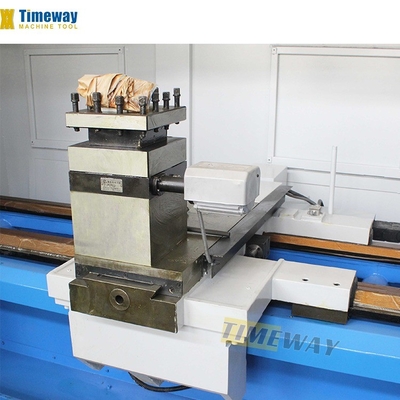

* ツールのポストは,高重複位置付け精度を持つ高精度回転歯車に配置されています.
*チャックと尾根の両方が水力型または手動型で供給されています.
* ガイドウェイの表面は超音波周波数硬化と高精度グラウンドで,使用寿命が長い.
* スピンドル系は高硬さと精度を持っています.
* 変速を実現するためにインバーターを使用します.
縦または水平の4/6ステーションツールストックまたはバンドツールを選択できます.
* ツールのポストは,高重複位置付け精度を持つ高精度回転歯車に配置されています.
*チャックと尾根の両方が水力型または手動型で供給されています.
* ガイドウェイの表面は超音波周波数硬化と高精度グラウンドで,使用寿命が長い.
* スピンドル系は高硬さと精度を持っています.
* 変速を実現するためにインバーターを使用します.
仕様
仕様 | ユニット | AK-1000B | AK-1250B | AK-1400B | AK-1600B | |||
マックス ベッドに振り向いて | mm | 1000 | 1250 | 1400 | 1640 | |||
マックス... 横滑り | mm | 630 | 880 | 1030 | 1250 | |||
センター間の距離 | mm | 1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/- | ||||||
最大回転長さ | mm | 730/1300/1800/2800/3800/4800/5800/7800/9800/11800/- | ||||||
ベッド幅 | mm | 755 | 755 | 755 | 755 | |||
負荷能力 | 体重 | 6000 (選択: 8000) | 6000 (選択: 8000) | 6000 (選択: 8000) | 6000 (選択: 8000) | |||
スピンドル鼻 | mm | A2-15 | A2-15 | A2-15 | A2-15 | |||
スピンドルの穴 | mm | 130 | 130 | 130 | 130 | |||
スピンドル・コーナー | - | メトリック 140 | メトリック 140 | メトリック 140 | メトリック 140 | |||
スピンドル速度 (水力 4ステップ,ステップレス) | rpm | 5-320 | 5-320 | 5-320 | 5-320 | |||
中央の高さ | mm | 500 | 625 | 700 | 820 | |||
チャックサイズ (4-マウ) | mm | 1000 | 1000 | 1000 | 1000 | |||
X/Z 軸 マイナスト フィードユニット | mm | 00.001/0001 | 00.001/0001 | 00.001/0001 | 00.001/0001 | |||
X/Z 軸の高速供給速度 | mm/min | 3000/5000 | 3000/5000 | 3000/5000 | 3000/5000 | |||
横断移動 (X) | mm | 570 | 570 | 690 | 630 | |||
ツールの柱の種類 | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||
ツール交換時間 | s | 2.6 | 2.6 | 2.6 | 2.6 | |||
塔の位置位置確認の精度 | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||
ツールセクションのサイズ | mm | 40×40 | 40×40 | 40×40 | 40×40 | |||

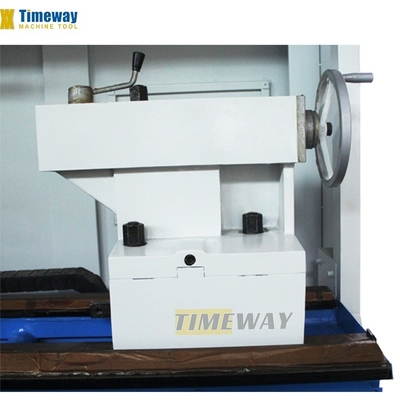

尾根の羽の直径 | mm | 160 | 160 | 160 | 160 | |||
テイルストック 羽の移動 | mm | 300 | 300 | 300 | 300 | |||
尾根の羽の角 | - | MT6 | MT6 | MT6 | MT6 | |||

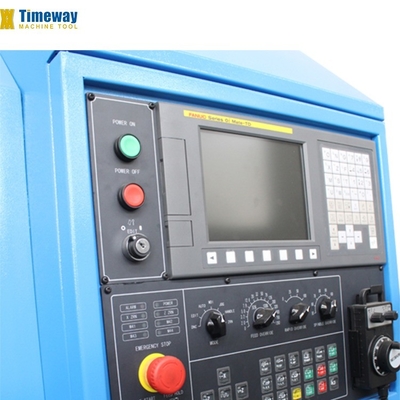

CNCシステム | - | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | FANUC/GSK/SIEMENS | |||
作業精度 | - | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 | |||
表面の荒さ | μm | ラ16 | ラ16 | ラ16 | ラ16 | |||
詳細な画像
