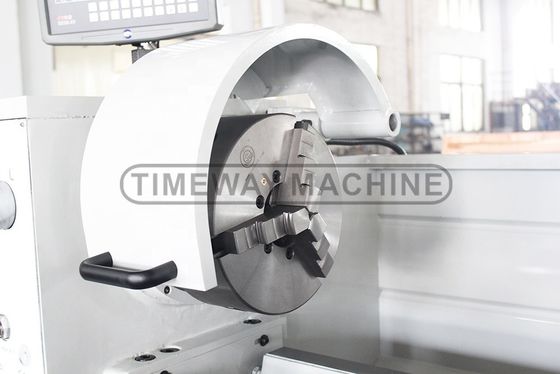

操作者を保護するチャックガードはオプションです
|
詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 1500 | スピンドル速度の範囲 (rpm): | 25 - 2000回転/m |
|---|---|---|---|
| 機械加工能力: | 軽量 | ベッドの幅 (mm): | 300 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 5.5 |
| 電圧: | 200V~480V | サイズ (L*W*H): | 2750×1080×1340mm |
| 体重 (kg): | 1745 kg | 保証: | 1 年 |
| 主要 な 売り物: | 柔軟な製造 | 販売形態: | 熱い製品 2021年 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア |
| 機械の種類: | 小型 平面床の平面床回転機 | ターニング材料: | メタル |
| 電源ケーブル: | 3相と4ワイヤのシステム | 電力容量: | 7KVA |
| 油を使用する回転機: | 32#または46#のオイル | 床床の基礎: | もっと深さ200mm コンクリート |
| 作業精度: | IT6 | 円形: | 0.01mm |
| 荒さ: | ラム | 条件: | 新しい |
| スピンドル・ボー ((mm): | 58 | 適用される産業: | 建築材料の店,機械の修理店,食品・飲料工場,家庭用,エネルギー・鉱業 |
| 展示室の場所: | イタリア,フランス,ドイツ,ブラジル,メキシコ,ロシア,スペイン,ルーマニア,ウクライナ,ウズベキスタン,オーストラリア | 基本構成要素: | 軸受け、ギヤ、モーター |
| 最大回転長さ (mm): | 1850mm | 年間: | 2021 |
| 港: | 中国の港 | ||
製品の説明
製品説明
3つのマウントチャック | リビングセンター |
4口チャック | 収縮式回転装置 |
顔面プレート | ドリルチャック |
死んだ中心部 | スピードチェンジツールホルダー |
スレッド追いかけるダイヤル | 2/3軸デジタル読み取り |
スプラッシュガード | チャックカバー |
オイル・ガン | リードスクリューカバー |
作業ランプ | ツールのポストカバー |
冷却システム | ドライブプレート |
安定した休息 | |
休憩を続けて | |
ギアを交換する | |
降ろし袖 | |
フットブレーキ | |
基礎ボルト | |
道具箱と道具 | |
操作説明書 |
仕様 | ユニット | CL-410 | CL-460 |
マックス ベッドに振り向いて | mm | 410 | 460 |
マックス 横滑り | mm | 220 | 270 |
マックス ギャップを振り回して | mm | 640 | 690 |
センター間の距離 | mm | 1000/1500/ 2000 年 | 1000/1500/ 2000 年 |
ギャップ長さ | mm | 165 | 165 |
ベッド幅 | mm | 300 | 300 |
スピンドル鼻 | - | D1〜6 | D1〜6 |
スピンドルの穴 | mm | 58 | 58 |
スピンドル・コーナー | - | MT6 | MT6 |
スピンドル速度範囲 (ステップ) | rpm | 25〜2000年 (12) | 25〜2000年 (12) |
上のスライド移動 | mm | 128 | 128 |
クロススライド移動 | mm | 285 | 285 |
ツールセクションのサイズ | mm | 25×25 | 25×25 |
リードスクリュー | - | 40x4T.P.I. またはピッチ 6mm | 40x4T.P.I. またはピッチ 6mm |
縦断的な給餌範囲 | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) |
交叉供給範囲 | mm/rev | 0.014-0.784 (42) | 0.014-0.784 (42) |
メトリックスレッドの範囲 (種類) | mm | 0.1-14 (41) | 0.1-14 (41) |
インチスレッドの範囲 (種類) | TPI | 2-112 (60) | 2-112 (60) |
直径の糸の範囲 (種類) | DP | 4-112 (50) | 4-112 (50) |
モジュールのスレッドの範囲 (種類) | MP | 0.1-7 (34) | 0.1-7 (34) |
尾根の羽の直径 | mm | 60 | 60 |
テイルストック 羽の移動 | mm | 130 | 130 |
尾根の羽の角 | - | MT4 | MT4 |
メインモーター電源 | kw | 5.5 | 5.5 |
冷却液ポンプの電力を | kw | 0.1 | 0.1 |
機械の寸法 (LxWxH) | cm | 220/275/325×108×134 | 220/275/325×108×137 |
パッケージのサイズ (LxWxH) | cm | 225/280/330×112×162 | 225/280/330×112×162 |
純重量 | 体重 | 1580/1745/1900 年 | 1645/1810/1965 年 |
総重量 | 体重 | 1844/2049/2229 | 1910/2115/2295 年 |
機械の詳細
機械の特徴:

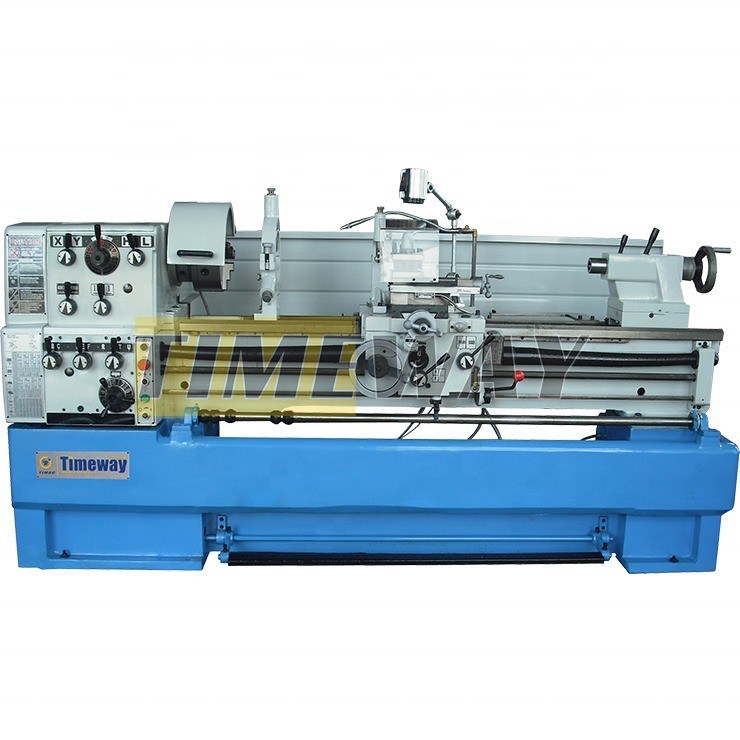

このシリーズのユニバーサルセンタートートンは,小規模から中規模のターニングワークのための素晴らしいモデルです.その基本的な構成でさえ,3つの口頭チャックなどの重要なアクセサリーを含んでいます.安定して休憩を続けてこのモデルは,非生産的な時間を削減するために,このモデルも2または3軸デジタル読み取りで装備することができます.
感应性硬化 磨かれた灰色鋳鉄の機械床
電気機械式フットブレーキは 停滞時間を大幅に短縮します
高品質の角球ベアリングを搭載した 最先端のメインスピンドルベアリング
簡単でスムーズで正確に調整可能な速度とフィード設定
硬化・磨きされた歯車と軸,また,飼料の歯車ユニット.
中心に位置する 論理的なスイッチ リードスクリューとフィード棒の フィードとスレッド

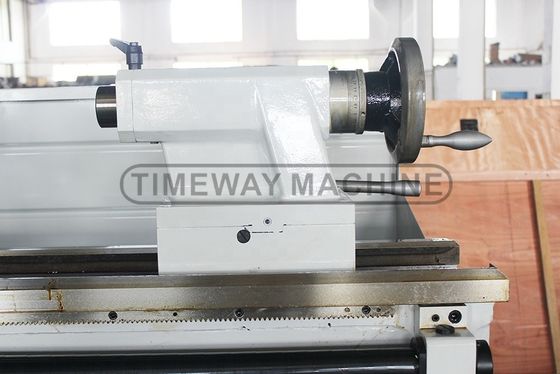

角回転のための調整可能な尾根,手輪機能調整可能なスケール ((0.02mm).
切断可能なブリッジは,大きな直径の作業部品の加工を可能にします.
頭輪は高品質の鋼筋製で,HRC50以上硬化されている.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 3口マニュアルチャックは標準で
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> トートルレールは硬化され,磨かれます.

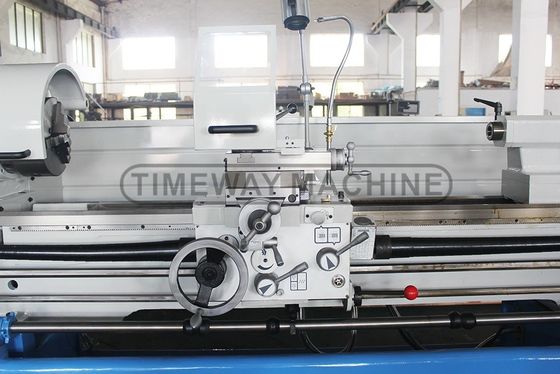

>> X軸とZ軸の自動給餌を終了;
ツール・ポスト・ガードはオプションです
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

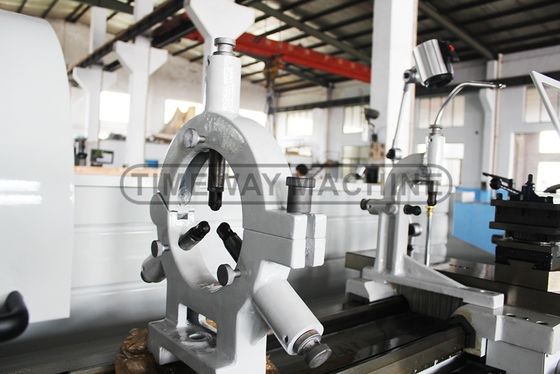

>> 安定した休息とフォロー休息はギャップラートンマシンに標準です.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================

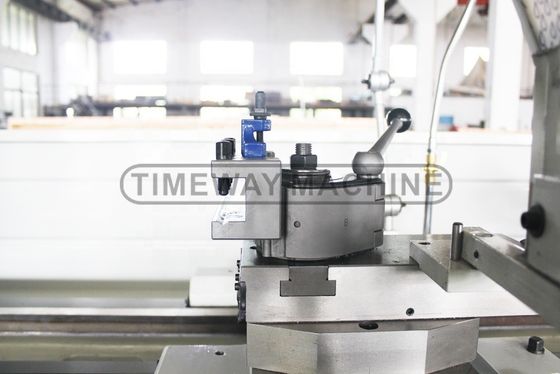

>> 標準の4ステーションのツールポスト,アメリカ式の快速交換ツールポストは利用可能.
==============================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================================
>> 2軸と3軸のDROはオプションです.
>> フットブレーキは,スピンドルを迅速に停止することを実現することができます.
>> Z軸のスクリューガードとサイズ計測装置はオプションです.
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品(CNC横回機のみ):
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
わたしたち を 選ぶ の は なぜ です か
レニショウレーザーインターフェロメーター (CNC水平回転機のみ):
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
