詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 4000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1100 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 30 |
| 電圧: | 命令として | サイズ (L*W*H): | 7120×2430×2580mm |
| 体重 (kg): | 15000KG | 保証: | 1 年 |
| 主要 な 売り物: | 長寿命 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 機械の機能: | 平行切断棒 |
| ガイドウェイのタイプ: | 3つの長方形のガイドウェイ | 負荷能力: | 16トン (20トン増) |
| スピンドル速度 (前): | 3.15~315回転/分 (21ステップ) | スピンドル速度 (逆方向): | 3.5-291回転/分 (12ステップ) |
| 縦軸速速供給速度: | 3740 mm/min | クロス・ラピッド・フィード速度: | 1870 mm/min |
| テイルストック速食速度: | 3000 mm/min | 十字旅行: | 900 mm |
| 販売後サービス: | オンラインサポート | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 建設材料の店,機械の修理店,製造工場,農場,小売,印刷店,エネルギーと鉱業 |
| 展示室の場所: | カナダ,アメリカ合衆国,フランス,ドイツ,ペルー,メキシコ,ロシア,スペイン,南アフリカ | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 3800 mm | 年間: | 2020 |
| 港: | 中国港 | ||
製品の説明

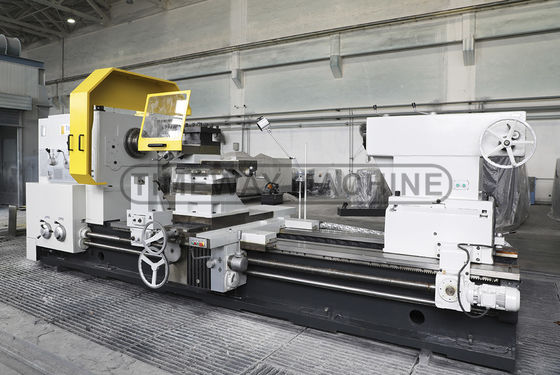

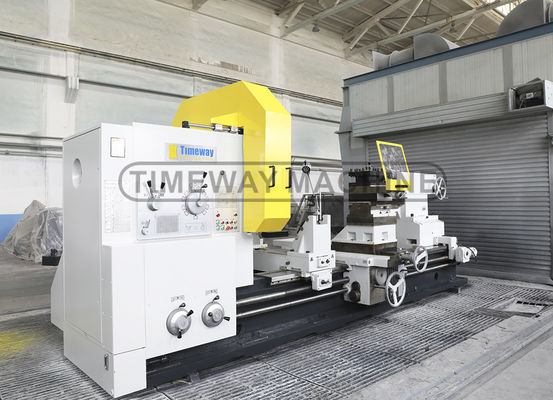

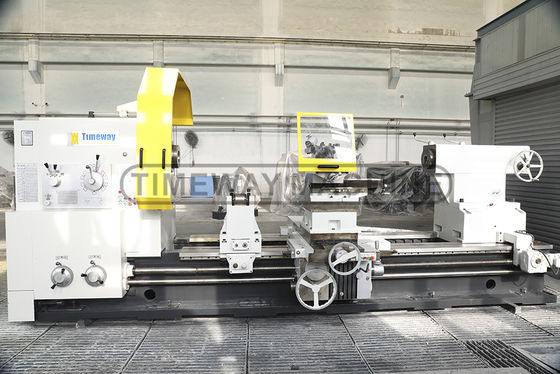

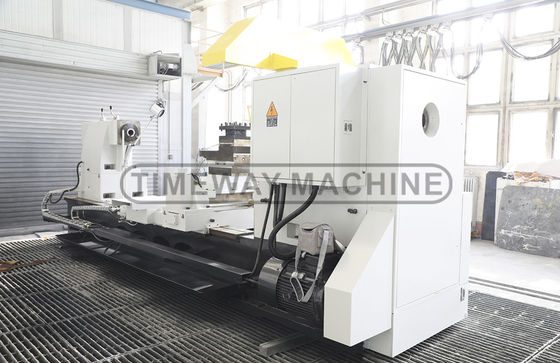

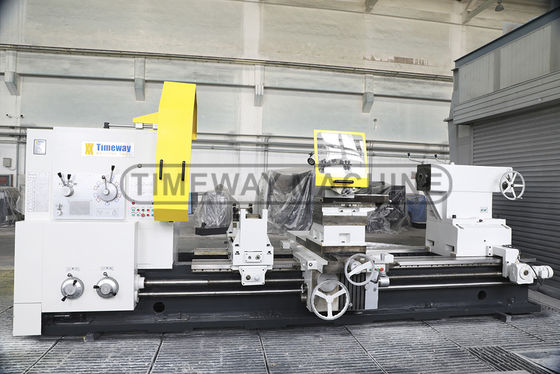

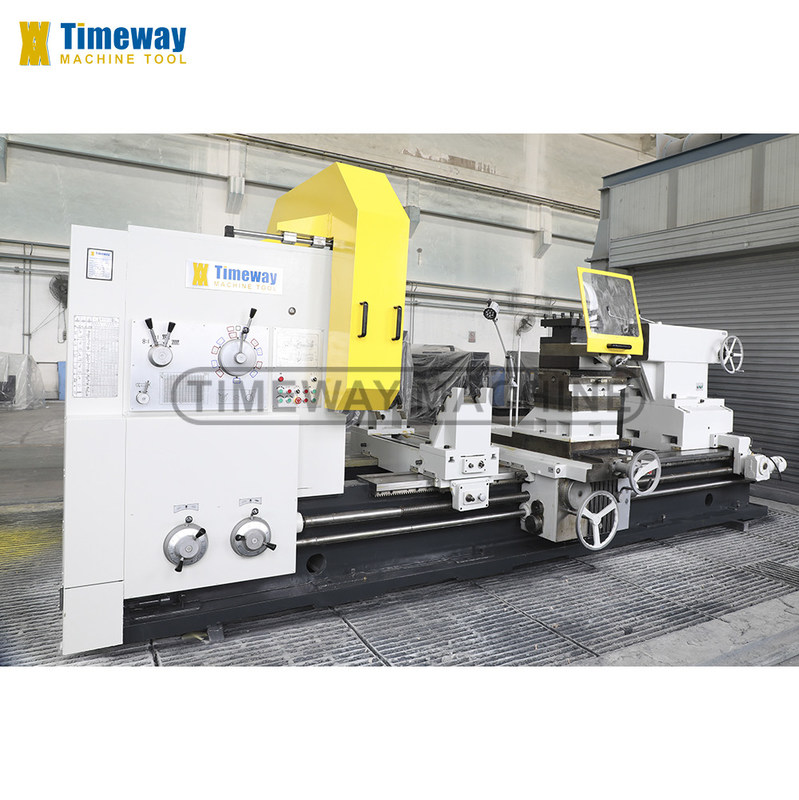

| 横軸回転機 巨大な平行型重作業回転機 AL-2000×4000
|
"タイムウェイ・マシン"は,150mm最大1000mm中心の高さ,そして中心間の距離750mm最大6000mm.
重作業 lathes の場合,中心部間の距離は8000mm最大18000mm体重から最大3トン床の幅 (600mm,755mm,1100mm,1600mm機械の振動と重量に沿って,より強い安定性と長い使用寿命を確保するために,相応に増加します.
巨大な平行回転機は,鋳物,鉄鋼および非鉄金属の大型部品の加工に適しています.それは外側の円,内部の穴,端面,溝,掘削,掘削,巣を作ることができます.内部および外部スレッドの様々なメトリックを回すことができますインチ,モジュール,直径など
| 標準装備品:
| 選択用アクセサリー: |
|
|
|
| 技術パラメータ |
| 仕様 | ユニット | AL-2000 |
| マックス ベッドに振り向いて | mm | 2000 |
| マックス 横滑り | mm | 1650 |
| センター間の距離 | mm | 3000/4000/5000/6000/8000/10000/12000/- |
| 最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/- |
| ベッド幅 | mm | 1100 |
| 負荷能力 | トン | 16 |
| スピンドル鼻 | - | A2-15 |
| スピンドルの穴 | mm | 100 |
| スピンドル・コーナー | - | メトリック 140 |
| スピンドル速度範囲 | rpm | 前へ 3.15-315,後ろへ 3.5-291 |
| スピンドル速度ステップ | ステップ | 前へ 21 後へ 12 |
| X/Z軸の飼料種類 | 種類 | 56 |
| 給餌範囲 | mm/r | 縦方向:0.1-12 クロス:0.05-6; 上部ツールポスト: 0.025-3 |
| メトリックスレッドの範囲 (種類) | mm | 1-120 (44) |
| インチスレッドの範囲 (種類) | TPI | 28-1/4 (31) |
| モジュールのスレッドの範囲 (種類) | MP | 0.5-60 (45) |
| 直径の糸の範囲 (種類) | DP | 1/2-56 (38) |
| スピンドルの中心からツールベースまでの距離 | mm | 53 |
| ツールの柱の回転角 | ° | ±90° |
| クロススライド移動 | mm | 900 |
| 上のスライド移動 | mm | 360 |
| ツールセクションのサイズ | mm | 50×50 |
| ツール・ポスト・フード/ガール | mm | 0.05 |
| 尾根の羽の直径 | mm | 260 |
| テイルストック 羽の移動 | mm | 300 |
| 尾根の羽の角 | - | メトリック 80 |
| メインモーター電源 | kw | 30 |
| 機械の長さ | mm | 6120/7120/8120/9120/11120/13120/15120/- |
| 機械の幅 | mm | 2430 |
| 機械の高さ | mm | 2580 |
| 特徴: |
1.成熟した構造:並列ターニング機械は固い作業であり,硬さで強く,高性能で,速度範囲が広く,高速で強力な切断が可能です.丸さの誤りは0を超えない..015mm,300mmの測定長でシリンダーの度差は0.05mmを超えない.
2.高度硬い床:床は鋳造構造床でできています.内部肋骨は合理的な配置と高硬さがあり,ガイドレールは中間周波数消化磨削プロセスを採用しています.スライディングガイドの表面で, 爬虫防止のガイドプレート技術が採用され,摩擦減圧係数などの動力特性も最適状態です.低速のクロールを避けるため.
3.巨大な平行回路動作する電動尾根を標準装備し,操作者の労働強度を削減し,作業効率を向上させる.
4.重作業回路は,モーターの短い円形表面を上部ツールの柱で切るのに使用され,長い円形表面は,上部ツールの柱と長長フィードで回転することができます.
5.高速で強力な切削のための高性能,高硬さ,幅広い速度範囲,速度範囲は33速で3.15-315rpmです.
6.平行式重作業回路は,最大負荷容量16トンの重作業機械ツールです. 安定性と硬さが良い広い長方形ガイドレールを採用します.ベッド幅は1100mm.
7.尾根の羽は回転可能な構造で 中心部が磨かれ熱が減る.
| 機械の詳細: |
| |
| スピンドルボックス&フィードボックス | チャック&ツールポストの安全保護具 |
| |
| 貼り付け用PTFEレール付き車両 | 電動移動尾根 |
| |
| X,Yの高速モーター,高速移動のトップツールポスト | CE電気キャビネット |
| | |
| 選択可能なロールサポート | 標準的な閉じた安定休憩 |
| 完成した機械: |
