詳細情報 |
|||
| タイプ: | 横軸 | 最大 作業部品の長さ (mm): | 1500 |
|---|---|---|---|
| 構造: | 平床式トレーラーの旋盤 | 機械加工能力: | 重荷 |
| 最高。工作物（kg）の重量: | 3000 | ベッドの幅 (mm): | 390のmm |
| スピンドルモーターの電源 (kW): | 15 | スピンドル数: | シングル |
| 軸数: | 2 | 移動 (X軸): | 365のmm |
| 移動 (Z軸): | 1500mm | 定位精度 (mm): | ±0.001 |
| 繰り返し可能性 (X/Y/Z) (mm): | ±0008 | サイズ (L*W*H): | 3105×1219×1010mm |
| 電圧: | 200Vから460V | CNC制御システム: | Siemens 808d |
| ツール・ポスト・ステーション: | 4 | 体重 (kg): | 2500 |
| 保証: | 1 年 | 主要 な 売り物: | 長寿命 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 色: | パーソナライズされたオプション |
| スピンドルテーパー: | メトリック90 | 機械の種類: | CNC 重作業水平回転機 |
| スピンドル速度 (手動): | 45~1600回転/分 | スピンドルステップ: | 3steps |
| ツールポストタイプ: | V4 | X軸の高速供給速度: | 8mm/min |
| Z軸の高速供給速度: | 12mm/min | クイール・ディア: | 75mm |
| 滑らかさ: | Ra1.6um | 条件: | 新しい |
| スピンドル・ボー ((mm): | 105 | 適用される産業: | 製造工場 |
| 展示室の場所: | カナダ,イギリス,米国,フランス,ドイツ,ブラジル,ペルー,パキスタン,メキシコ,ロシア,スペイン,チリ,UAE,アルジェリア,ウズベキスタン,オーストラリア | 最大 スピンドル速さ (rp.m): | 1600回転/m |
| 最大回転長さ (mm): | 1500 | 販売形態: | 熱い製品 2021年 |
| 基本構成要素: | ローヤリング,モーター,ポンプ,ギア,圧力容器,ギアボックス,CNCシステム | ||
製品の説明
√ FANUC CNC システム √ 3つの口腔チャック √ 4ステーションの電動工具台 √ 作業ランプ √ 冷却システム √ マニュアルパルス発電機 (MPG) √ パイロットランプ √自動潤滑ポンプ √ 道具と道具箱 √ レベルリング クイーン & ボルト √ 操作説明書 (英語) | _ /GSK/SIEMENS CNCシステム 液圧チャック エアコン _ チップコンベア ツール _ セット |
仕様 | ユニット | CK-500 | CK-660 |
マックス ベッドに振り向いて | mm | 500 | 660 |
マックス 横滑り | mm | 290 | 430 |
センター間の距離 | mm | 1000/1500/2000 年 | 1000/1500/2000 年 |
最大回転長さ | mm | 1000/1500/2000 年 | 1000/1500/2000 年 |
スピンドル鼻 | - | A2-8 | D10 |
スピンドルの穴 | mm | 82 | 105 |
チャックサイズ | mm | 250 | 320 |
横断移動 (X) | mm | 295 | 365 |
縦走 (Z) | mm | 1000/1500/2000 年 | 1000/1500/2000 年 |
X/Z 軸の高速供給速度 | m/min | 8/12 年齢 | 8/12 年齢 |
X/Z 軸 マイナスト フィードユニット | mm | 0.001 | 0.001 |
ツールセクションのサイズ | - | V4 | V4 |
尾根の羽の直径 | mm | 25×25 | 25×25 |
テイルストック 羽の移動 | mm | 150 | 150 |
尾根の羽の角 | - | MT5 | MT5 |
メインモーター電源 | kw | 7.5 | 15 |
機械の重量 | 体重 | 2100/2300/2600 | 2100/2500/2800 |

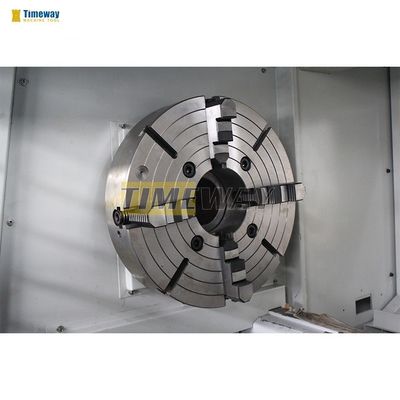

チャック:
- 3つの口腔チャックは,迅速に自己中心的なクランプ部品に標準的に来ています
- オプション 4 爪独立チャックと水力チャック
4ステーションの電動塔:
- 有名なブランドの電動砲塔を採用します 高精度な位置付けです
- オプション 快速交換ツールポスト
CNCシステム:
シメンス,ファヌック,三??,ファゴア,KND,HNC,GSKなど

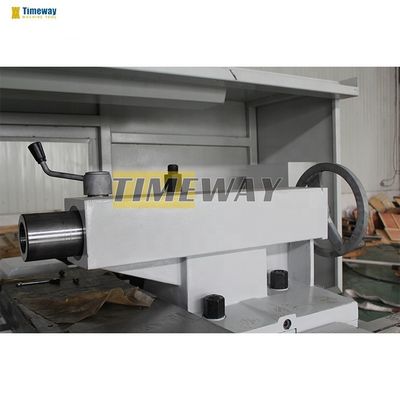

手動で移動する尾:
柔軟でシンプルな操作で,労働の強さを軽減し,操作の楽しさを高めます.
CE規格の電気キャビネット:
明確で整然とした電気配置
CE標準の電気部品を採用する.
自動潤滑ポンプ:
機械の使用寿命を延長するために,それぞれのガイドレールを自動的に間隔的に潤滑します.
4つの駅の垂直塔:
スタンダード
6つのステーションの垂直塔:
選択可能
6ステーションの水平塔:
選択可能
試験 - 丸みと円筒性:
棒の外面を精度に回転させ,試験精度:
丸さ:0.01mm未満
円筒状:0.025/300mm未満
テスト - 垂直性:
円盤の端面を回す精度,試験精度:
垂直性:0.02/300mm未満
試験 - 荒さ:
精密回転 棒の外面,試験精度:荒さ: Ra1.6um
スレッドの回転テスト:
細い回転用角糸 (角糸: 1:163.175mm) が,特別な測定装置で試験された後,0.015/25.4mmの累積誤差を満たすことができる.
総合試験部品:
すべてのCNC回転機は,外面,ステップ,弧面,角形表面,などを切ることによって,機械のすべての標準検査の後,最終的な切断プロセスを行う必要があります.CNCシステムの安定性と機械の全体的な性能を検査するために.
レニショウレーザー干渉計
配送前に,それは動的精度テストとオフセットを行うために,英国RENISHAWレーザーを採用し,機械は高い位置付け精度と再位置付け精度を持っています.
