詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1100 |
| タイプ: | 横軸 | スピンドルモーターの電源 (kW): | 30 |
| 電圧: | 顧客 の 要求 と し て | サイズ (L*W*H): | 6120×2430×2580mm |
| 体重 (kg): | 15000KG | 保証: | 1 年 |
| 主要 な 売り物: | 競争力のある価格 | 販売形態: | 普通の製品 |
| 機械試験報告: | 提供 | ビデオ出勤検査: | 提供 |
| 基本部品の保証: | 1 年 | 最高。回転直径: | 2000mm |
| マックス.バーの回転直径: | 1650mm | マックス 作業部品の重量: | 16〜20トン |
| lathes の速度: | 3.15-315 (21) 3.5-291 (12) | X軸旅行: | 900mm |
| 上のスライド移動: | 360mm | 尾根の袖の直径: | 260mm |
| 心押し台の袖旅行: | 300mm | ガイドウェイのタイプ: | 幅 1100mm 直角線 |
| 販売後サービス: | オンラインサポート | 条件: | 新しい |
| スピンドル・ボー ((mm): | 100 | 適用される産業: | 機械修理工房,製造工場 |
| 展示室の場所: | カナダ,トルコ,イギリス,米国,イタリア,フランス,ドイツ,ブラジル,ペルー,ロシア,南アフリカ | 基本構成要素: | 軸承,ポンプ,ギア,モーター,ギアボックス,圧力容器 |
| 最大回転長さ (mm): | 2800のmm | 年間: | 2020 |
| 港: | 中国港 | ||
製品の説明

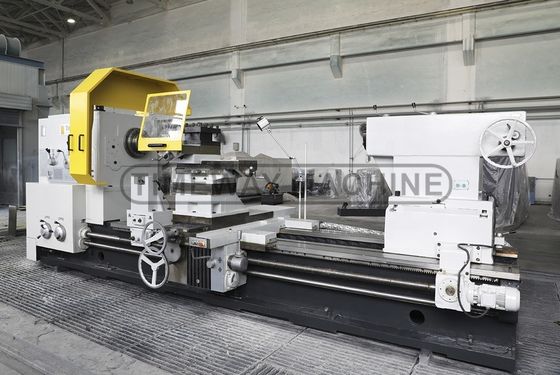

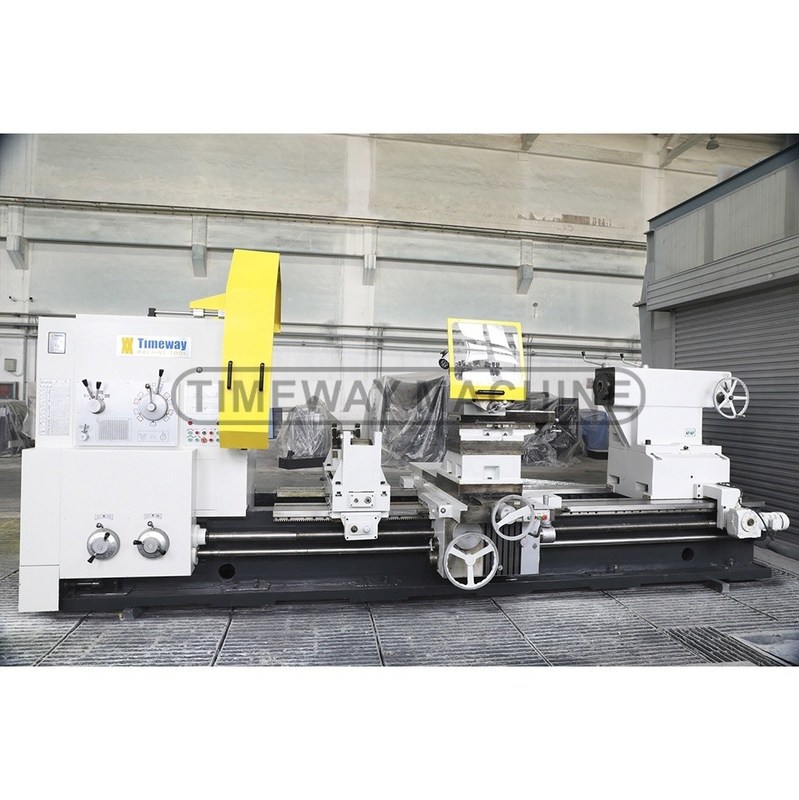

横軸回 lathes マシン 重作業並列回 lathes マシン
* * * AL-1250
* * * * AL-1600
* * * * * AL-1800
* * * * * * AL-2000
重量対等回転機は,外側および内側円筒状の表面,端面,メートルまたはインチスレッドの回転などの様々な回転作業に適しています.モジュール糸と直径ピッチ糸, ect.
自動運転の短型角型回転は,上滑りで独立して行われ,長型角型回転は,上滑りで縦軸の供給と組み合わせて行われることが可能である.
特徴:
1これらの重荷の並列回転機は,優れた安定性を持つため,1100mm幅の直角型インダクション硬化と地面床ガイドを採用します.高い硬さで,中心間の最大負荷は16トン.
2精密なローラーベアリングの3点のサポート構造で,平行回路のランナウットの高い精度を確保します.
3テフロン帯で覆われたセールガイドウェイ,摩擦と熱発生を最小限にするために回転する尾根羽構造.
主な技術仕様:
| 仕様 | ユニット | AL-1250 | AL-1600 | AL-1800 | AL-2000 | ||
| 容量 | ベッドに振り回して | mm | 1250 | 1600 | 1800 | 2000 | |
| 車両を振り回す | mm | 900 | 1250 | 1280 | 1650 | ||
| 作業部品の長さ最大 | mm | 3000 ~ 20000 | |||||
| 最大回転長さ | mm | 2800 ~ 19800 | |||||
| ガイドウェイの長さ | mm | 1100 | |||||
| スピンドル | スピンドルノースコード | mm | A2-15 | ||||
| スピンドル・スルー・ボール | mm | 100 | |||||
| スピンドルの角孔 | - | メトリック 140 | |||||
| 前向き回転速度数 | 種類 | 21種 | |||||
| 逆回転速度数 | 種類 | 12種 | |||||
| スピンドル速度 | 前へ | r/min | 3.15~315 | ||||
| バック | r/min | 3.5~291 | |||||
| フード・ムーブメント | 1回転あたりのフード数 (長さ/横) | 種類 | 56/56種 | ||||
| フード回転あたり | 縦軸 | mm/r | 0.1~12 ((0.004"~0.473") | ||||
| 横 | mm/r | 0.05~6 ((0.002"~0.236') | |||||
| 上部の道具柱 | mm/r | 0.025~3 ((0.001'~0.118) ") | |||||
| メトリックスレッドの数と範囲 | mm | 441~120mm | |||||
| インチ糸の数と範囲 | TPI | 3128~1/4インチ | |||||
| モジュール糸の数と範囲 | mm | 45;0.5~60mm | |||||
| 直径のピッチスレッドの数と範囲 | DP | 38■1/2~56DP | |||||
| ツールポスト | スピンドルの真ん線と工具の平面間の距離 | mm | 53 | ||||
| ツールの支柱の部分 | mm | 50 | |||||
| ツールの柱の振動範囲 | ° | ±90° | |||||
| 上部スライドの最大移動 | mm | 380 | |||||
| 横スライドの最大移動 | mm | 740 (※29") | 85033"について | 850 | 850 33" | ||
| ツール・ポスト・トラベル・パー・ターン | mm | 0.05 ((0.002") | |||||
| 高速移動速度 | 縦軸 | mm/min | 3740 | ||||
| 横 | mm/min | 1870 | |||||
| 上部スライド | mm/min | 935 | |||||
| 尾根 | 尾根羽の直径 | mm | 200 (八) " | ||||
| 尾根羽の移動 | mm | 300 (((12 ") | |||||
| 尾根の羽根の角穴 |
| モース6 | |||||
| 機械の全体的な寸法 | 高さ | mm | 2120 | 2670 | 2770 | 2870 | |
| 幅 | mm | 2360 | |||||
| 作業部品の最大重量 | 体重 | 15000 (AL-2000x3M) | |||||

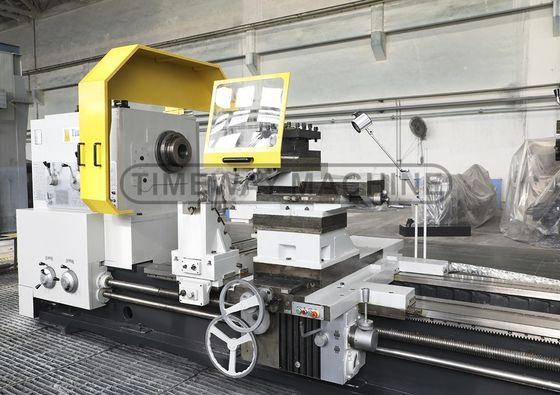

| スピンドルボックス&キャリッジ:
平行回路のスピンドルノースはA2-15で,標準で4口チャック直径1600mmを装備しています.
変速装置によって 33 ステップのスピンドル速度を得ることができ,様々な種類の加工要件を保証します.
ローターキャリッジは,自動切断と快速配給を交差点,縦方向,および上部ツールポストの機械配給を完了することができます.
|

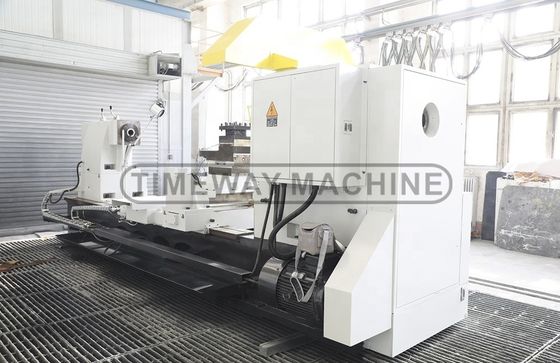

| 電気キャビネット:
電動キャビネットは平行の裏部に設置され,それは美しく,輸送に便利です.
電気キャビネットはCE標準に準拠しており,すべての電気部品は有名なブランドを採用しており,顧客も好きなブランドを選択します.
| |
| | 電動移動尾:
重荷並列回路標準は電動移動尾筋を装備し,操作者の労働強度を削減します. |
| 安定した休息:
標準配置として,安定した休憩は,加工精度を保証するために,薄い長棒をカットします. | |
| | ローラーサポート:
ローラーサポートは,重量および大型部品をロードするために使用され,平行ターンの負荷能力を最大20トンまで増加します. |
