詳細情報 |
|||
| 最大 作業部品の長さ (mm): | 3000 | スピンドル速度の範囲 (rpm): | 3.15 - 315 ターンピム |
|---|---|---|---|
| 機械加工能力: | 重荷 | ベッドの幅 (mm): | 1100 |
| タイプ: | 横軸 | 電圧: | 220/380V/400V/415V/440V |
| サイズ (L*W*H): | モデルとして | 体重 (kg): | 21000KG |
| 保証: | 1 年 | 主要 な 売り物: | 競争力のある価格 |
| 販売形態: | 普通の製品 | 機械試験報告: | 提供 |
| ビデオ出勤検査: | 提供 | 基本部品の保証: | 1 年 |
| 最高。工作物（kg）の重量: | 16000 | スピンドルテーパー: | NT1 医療技術 |
| 切断トルク: | 120 N.m | スピード (mm/min): | 0.1〜12mm/min |
| 送り速度（mm/min）: | 0.1〜12mm/min | ツール・ポスト・ステーション: | 4 |
| CNCでもなくとも: | 普通の | オートマティックグレード: | 半自動 |
| 販売後サービス: | 海外の機械のサービスに利用可能なエンジニア | ガイドライン番号: | 2つの長方形のレール |
| 負荷能力: | 16000kg | 最高。振動直径: | 2000mm |
| チャックサイズ: | 1250mm | X軸旅行: | 900mm |
| Z軸旅行: | 6000mm | W軸の表: | 360mm |
製品の説明
製品説明

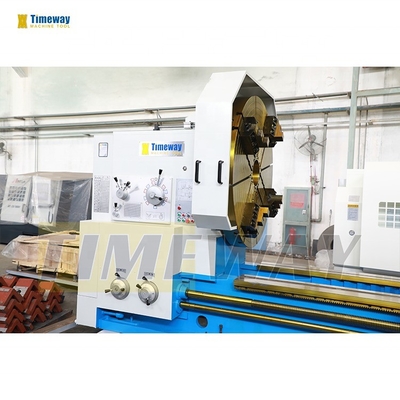

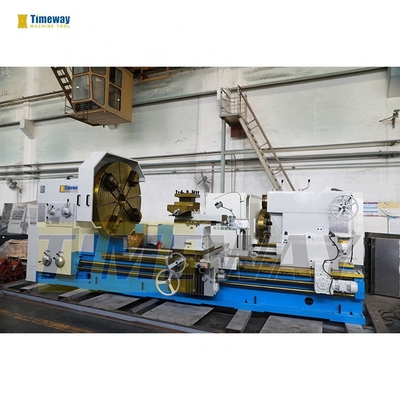

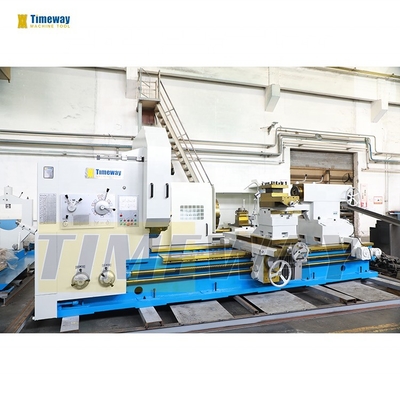

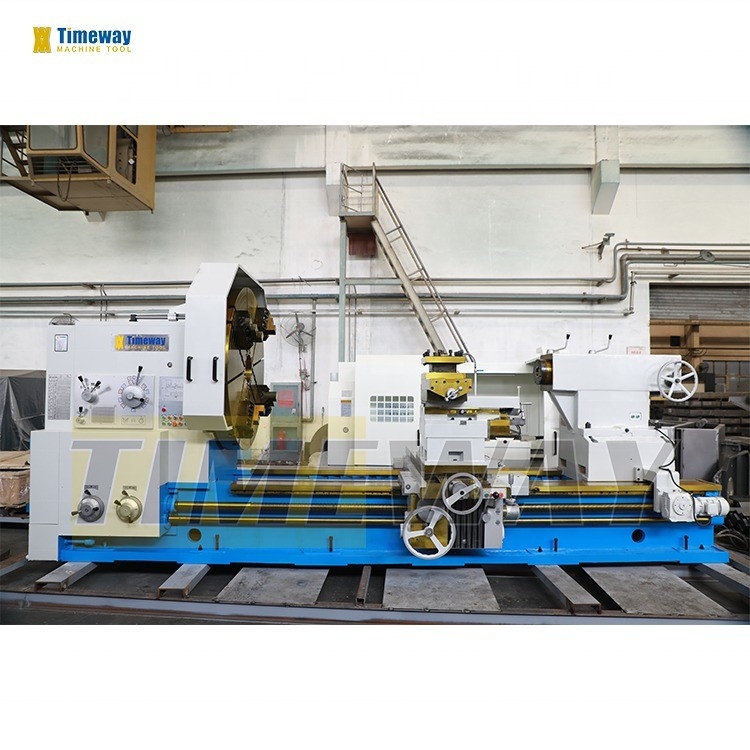

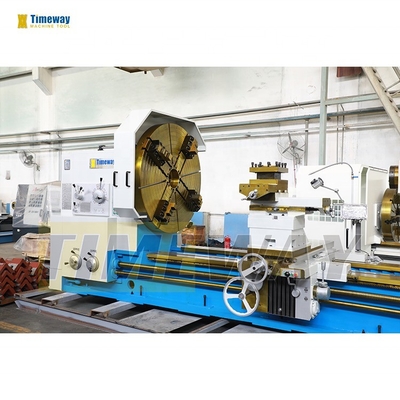

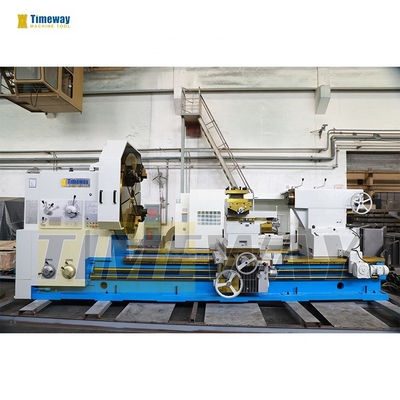

横回 lathesは,鋳物,鋼材および非鉄金属の大きなサイズパーツを加工するのに適しています.それは外側の円,内部の穴,端面,溝,掘削,掘削,巣を作ることができます.内部および外部スレッドの様々なメトリックを回すことができます熟成した構造: 機械ツールは固い作業であり,硬さも強く,パワーも高く,速度も幅広く,高速で強力な切断が可能である.終わったら丸さの誤差が0.015mmを超えない
300mm の測定長さではシリンダー度誤差が0.05mmを超えない.非常に硬いベッド:ベッドは鋳造構造ベッドでできています.内部肋骨は合理的な配置と高い硬さを持っています.ガイドレールが中間周波数消化磨きプロセスを採用する滑りガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性は最適な状態にあります.低速の事故を回避する
高硬さと高精度 スピンドル: 機械ツールのスピンドルベアリングは有名なブランド製品を採用します.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用.
300mm の測定長さではシリンダー度誤差が0.05mmを超えない.非常に硬いベッド:ベッドは鋳造構造ベッドでできています.内部肋骨は合理的な配置と高い硬さを持っています.ガイドレールが中間周波数消化磨きプロセスを採用する滑りガイド表面では,反爬行ガイドプレート技術が採用され,摩擦減圧係数などのダイナミック特性は最適な状態にあります.低速の事故を回避する
高硬さと高精度 スピンドル: 機械ツールのスピンドルベアリングは有名なブランド製品を採用します.スピンドルボックスは,熱変形を均等にして,スピンドルの中心部のオフセットを避けるために対称構造を採用.
熱変形を減らすために,頭部は油浴サイクルで潤滑される.スフィンデルは精密なローリングベアリング組み合わせと3つの支柱構造を採用する.精度を向上させ,硬さを高め. ヘッドストック内のギアは,正確な伝送と低騒音を確保するために消し,接地されています.よく組み立てられたスピンドルは,低温の特徴を持っています.

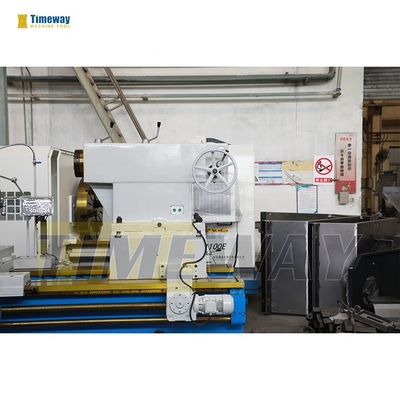

高い精度で,長時間稼働中に比較的安定した精度を維持する.F100mmの大きな穴の穴を通るスペンドル標準,A2-15 スピンドルノース接続タイプスピンドルのランアウト精度はよりよい. 機械ツールは,上部ツールポストでモーターの短い円形表面をカットするために使用することができます.そして長い円柱状の表面は,上部ツールポストと長さフィードによって回転することができます高速で強力な切断のための高性能,高硬さ,幅広い速度範囲,速度範囲は3.15~315rpmで33速.機械ツールは,最大負荷容量16トンの重用機械ツールは,. 安定性と硬さのある広い長方形ガイドレールを採用し,ベッド幅は1100mmです. 尾根ペールは回転可能な構造で,センターの着用と熱を軽減します.電気動動尾根を備えた機械工具規格操作者の労働力を削減し,作業効率を向上させる.
高い精度で,長時間稼働中に比較的安定した精度を維持する.F100mmの大きな穴の穴を通るスペンドル標準,A2-15 スピンドルノース接続タイプスピンドルのランアウト精度はよりよい. 機械ツールは,上部ツールポストでモーターの短い円形表面をカットするために使用することができます.そして長い円柱状の表面は,上部ツールポストと長さフィードによって回転することができます高速で強力な切断のための高性能,高硬さ,幅広い速度範囲,速度範囲は3.15~315rpmで33速.機械ツールは,最大負荷容量16トンの重用機械ツールは,. 安定性と硬さのある広い長方形ガイドレールを採用し,ベッド幅は1100mmです. 尾根ペールは回転可能な構造で,センターの着用と熱を軽減します.電気動動尾根を備えた機械工具規格操作者の労働力を削減し,作業効率を向上させる.
仕様 | ユニット | AL-2000 |
マックス ベッドに振り向いて | mm | 2000 |
マックス 横滑り | mm | 1650 |
センター間の距離 | mm | 3000/4000/5000/6000/8000/10000/12000/- |
最大回転長さ | mm | 2800/3800/4800/5800/7800/9800/11800/- |
ベッド幅 | mm | 1100 |
負荷能力 | トン | 16 |
スピンドル鼻 | - | A2-15 |
スピンドルの穴 | mm | 100 |
スピンドル・コーナー | - | メトリック 140 |
スピンドル速度範囲 | rpm | 前へ 3.15-315,後ろへ 3.5-291 |
スピンドル速度ステップ | ステップ | 前へ 21 後へ 12 |
X/Z軸の飼料種類 | 種類 | 56 |
給餌範囲 | mm/r | 縦方向:0.1-12 クロス:0.05-6; 上部ツールポスト: 0.025-3 |
メトリックスレッドの範囲 (種類) | mm | 1-120 (44) |
インチスレッドの範囲 (種類) | TPI | 28-1/4 (31) |
モジュールのスレッドの範囲 (種類) | MP | 0.5-60 (45) |
直径の糸の範囲 (種類) | DP | 1/2-56 (38) |
スピンドルの中心からツールベースまでの距離 | mm | 53 |
ツールの柱の回転角 | ° | ±90° |
クロススライド移動 | mm | 900 |
上のスライド移動 | mm | 360 |
ツールセクションのサイズ | mm | 50×50 |
ツール・ポスト・フード/ガール | mm | 0.05 |
尾根の羽の直径 | mm | 260 |
テイルストック 羽の移動 | mm | 300 |
尾根の羽の角 | - | メトリック 80 |
メインモーター電源 | kw | 30 |
機械の長さ | mm | 6120/7120/8120/9120/11120/13120/15120/- |
機械の幅 | mm | 2430 |
機械の高さ | mm | 2580 |
わたしたち を 選ぶ の は なぜ です か
Q:なぜTIMEWAY MACHINEを選んだのか?
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
A: 1,競争力のある価格で高品質;
2 専門的なR&Dチームと25年間の輸出経験
3 60カ国以上へ輸出
4. CE,ISO証明書
5 24時間オンラインサービス (Skype,WhatsApp,Wechat,Trademanager)
6. 12ヶ月品質保証;
7 海外のエンジニアが問題解決に利用可能
Q:QCや安全基準はありますか?
A: はい,我々は,良質を保証するために非常に厳格な品質管理部門を設立しました.
Q: MOQは?
A: 1 セット (低コストの機械は 1 セット以上になります)
Q: 支払い条件はどうですか?
A: (1) T/Tで30%の先払いと70%の残金で出荷前に支払います.
(2) 視線上の不可逆LC
(3) ウェスタン・ユニオン,マネーグラムなど
Q: 保証はどうですか?
A: 保証期間は,配達後1年です. 期間を超えた場合でも,私たちはマシンに終身サービスを提供します.
